Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA |
| NH00 | 500V | 125 | 381070  |
| 160 | 381075 |
Datos técnicos
| Tensión asignada | 500V AC +10% |
| Corriente asignada | 125A | 160A |
| Poder de corte asignado | 120kA |
| Clase | gG |
| Frecuencia asignada | 42...62Hz |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
RoHS Compliant
Certificados
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L |
| 49 | 44 | 52 | 78,5 | 15 | 10 | 9,5 | 6 | 29 | 35 | 47 | 59 |
Peso 180gr

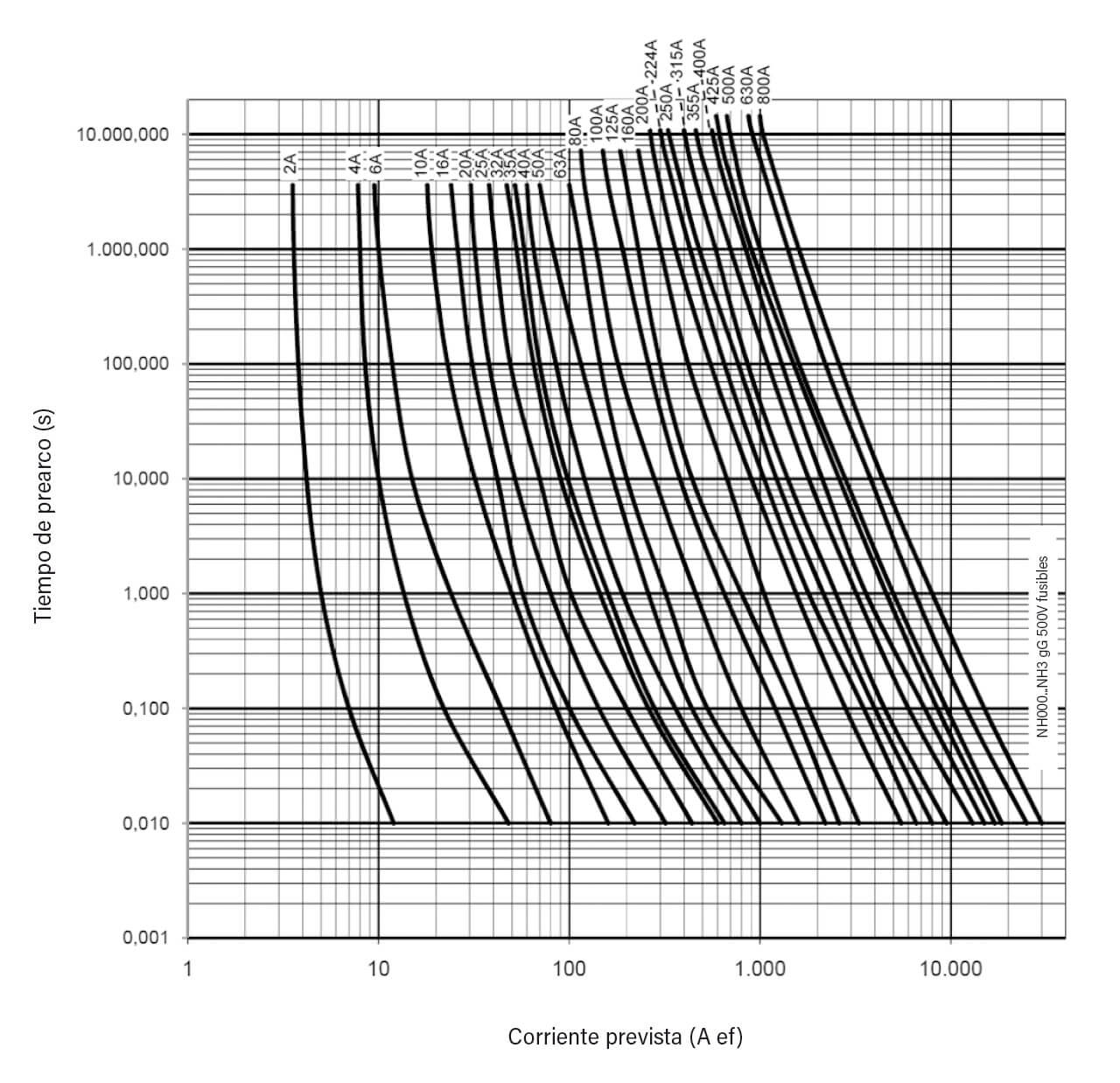

Características t-I

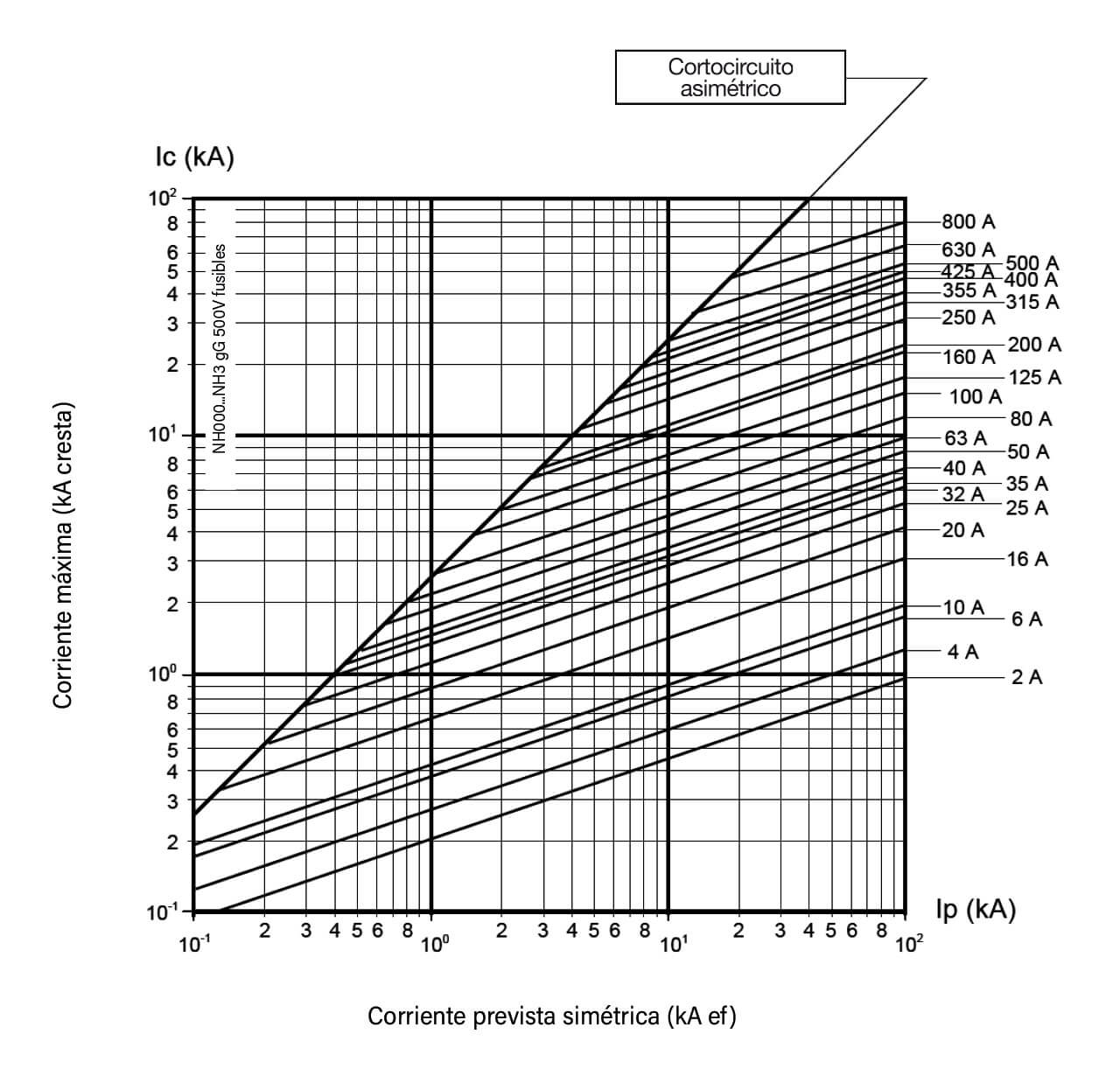

Características de limitación
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W) |
I2t PREARCO ≈ 4 ms (A2s) |
I2t TOTAL 230V (A2s) |
I2t TOTAL 400V (A2s) |
I2t TOTAL 500V (A2s) |
|---|---|---|---|---|---|---|
| 125 | 381070 | 9,0 | 40500 | 70900 | 107301 | 136895 |
| 160 | 381075 | 10,3 | 78400 | 137000 | 207711 | 265000 |
Compatible
 |
 |
 |
|
| NH00 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 690V 800V |
250V AC | 1000V DC |
| In | 160 A | 5 A | |
Otros tamaños
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|---|
| U | 500V | 500V | 500V | 500V | 500V | 500V |
| IN | 2A...100A | 6A...250A | 50A...355A | 63A...500A | 250A...800A | 315A...1250A |
| Poder de corte | 120kA | 120kA | 120kA | 120kA | 120kA | 120kA |
