Referencias

TAMAÑO Un (V DC) In (A) REFERENCIA
NH1 XL 1500V
L/R ≤ 3ms
63 368235
80 368240
100 368245
125 368250
160 368255

Datos técnicos

Categoría de utilización gBat
Tensión asignada 1500V DC
L/R ≤ 3ms
Corriente asignada 63A...160A
Poder de corte asignado 100kA
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC 60269-7
RoHS Compliant

Dimensiones

A B C D E F G H I
126 120 129 191 20 39 40 52,5 64,5

Peso  650gr

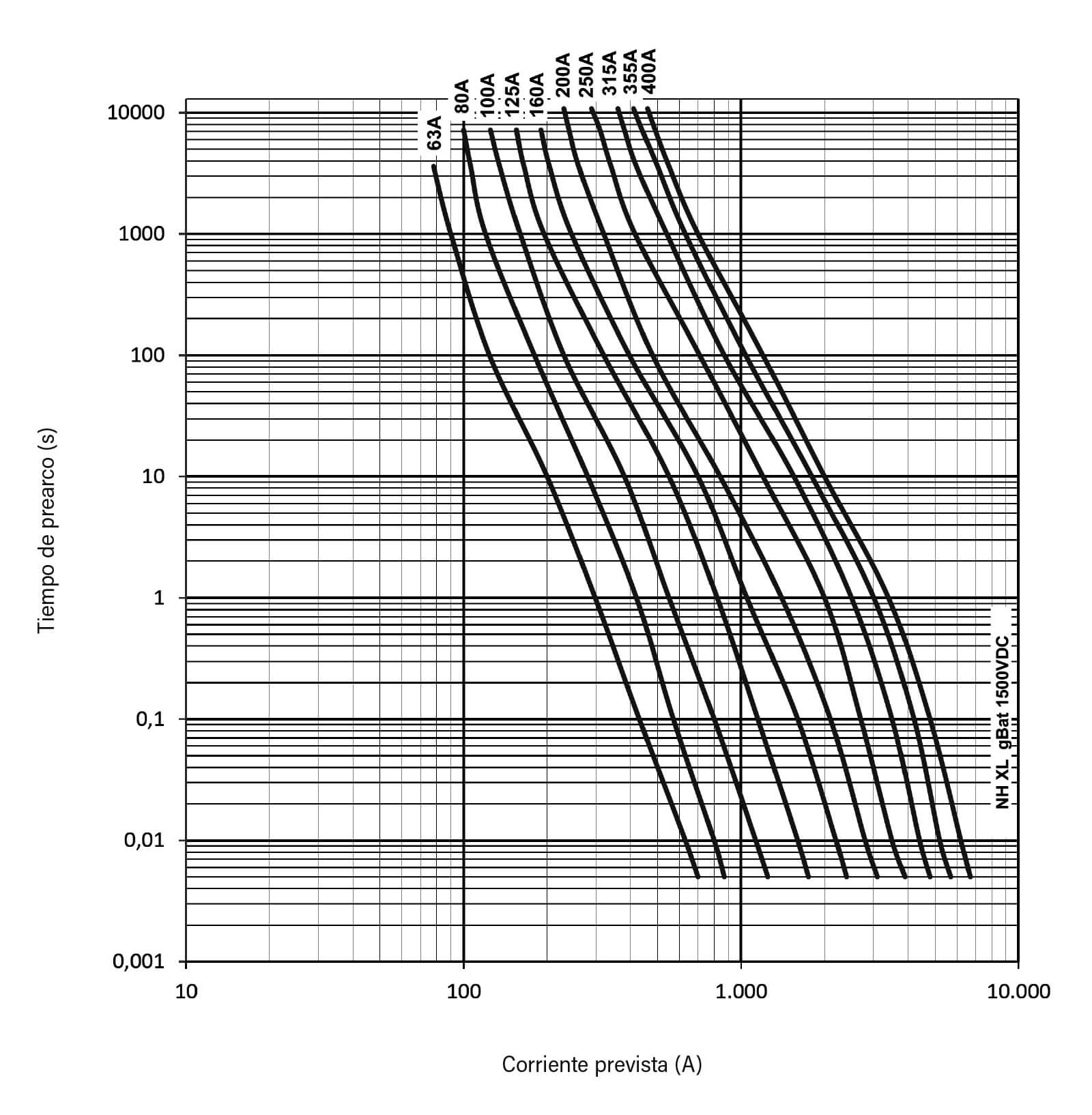

Características t-I

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCIA POTENCIA DISIPADA 0,8·In
(W)
POTENCIA DISIPADA In
(W)
I2t PREARCO
2s)
I2t TOTAL a Un
(A2s)
63 368235 10,8 19 1160 2460
80 368240 14,2 25 1760 3720
100 368245 14,8 26 3970 8380
125 368250 17,1 30 7070 14900
160 368255 21,7 38 13360 28180

Compatible

NH1 XL Base 1500V DC
U 1500V DC
In 200 A

Otros tamaños

NUEVO
U 1500V DC 1500V DC 1500V DC
IN 200A | 250A 315A...400A 160A...500A
Poder de corte 100kA 100kA 50kA
