Microrruptor para fusibles NH
NH000 / NH00 /NH0 / NH0S / NHC1
NH1 / NHC2 / NH2 / NHC3 / NH3
Microrruptor para fusibles NH con indicador superior.
Presencia y fusión. Montaje manual.
Diseño compacto. Dos posiciones.
Realizado en materiales plásticos auto extinguibles
y de alta resistencia a la temperatura.
Todos los materiales utilizados son conformes a la Directiva europea RoHS (Restricción de ciertas sustancias peligrosas en el material eléctrico) y son
libres de halógenos.
Referencias
| TAMAÑO | DESCRIPCIÓN | REFERENCIA |
|---|---|---|
| NH000...NH3 | MICRORRUPTOR PARA FUSIBLES NH | 357010 |
Datos técnicos
| Terminales | Latón |
| Contactos | Plata |
| Cuerpo | Termoplástico de alta resistencia a la temperatura |
| Corriente asignada | 5A |
| Tensión asignada | 250V AC |
| Uso de microrruptor en DC (categoría de empleo DC-12) |
5A 24V DC 2A 48V DC 0.4A 127V DC 0.2A 240V DC |
| Tensión soportada al impulso | Uimp > 8kV |
| Rigidez dieléctrica | 7kV – 1 min. 50 Hz |
| Dimensiones terminales faston | 2,8×0,5mm |
| Temperatura de funcionamiento | -20°C ... 70°C |
| Temperatura de almacenaje | -40°C ... 80°C |
Dimensiones
Peso 12gr
Características
Posiciones

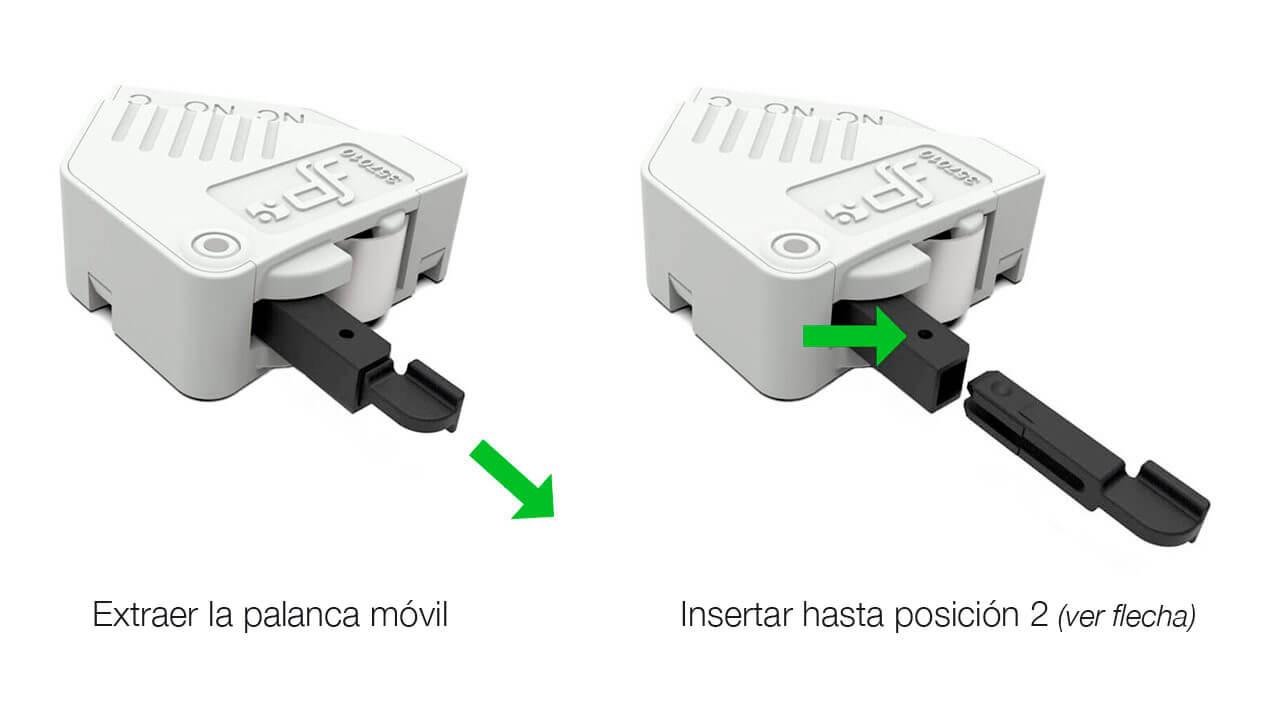

Cambiar posición de trabajo
Montaje microrruptor
Protección IP20
El microrruptor también puede usarse
en bases NH con protección IP20.
Consultar referencias disponibles.
