Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SIN PERCUTOR

CON PERCUTOR

22x58 690V 20 491300 491800
25 491305 491805
32 491310 491810
40 491315 491815
50 491320 491820
63 491325 491825
80 491330 491830
100 491335 491835

Datos técnicos

Tensión asignada 690V AC (UL/IEC)
700V DC (L/R=10ms)(IEC)
Corriente asignada 20A...100A
Poder de corte asignado 200kA @690V AC
30kA @700V DC
Categoría de utilización aR
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13

RoHS Compliant

Dimensiones

Peso  50gr

Certificados

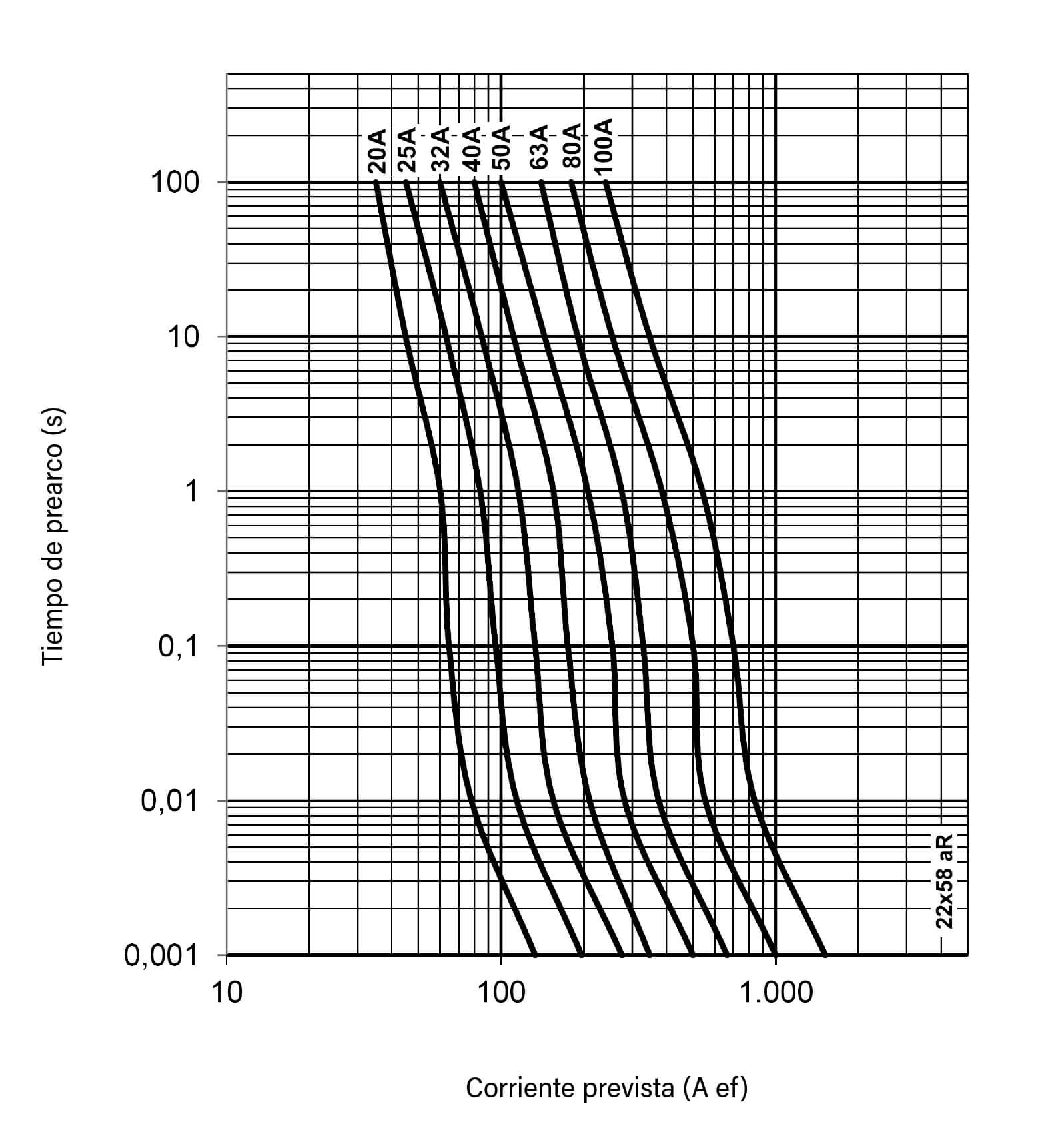

Características t-I

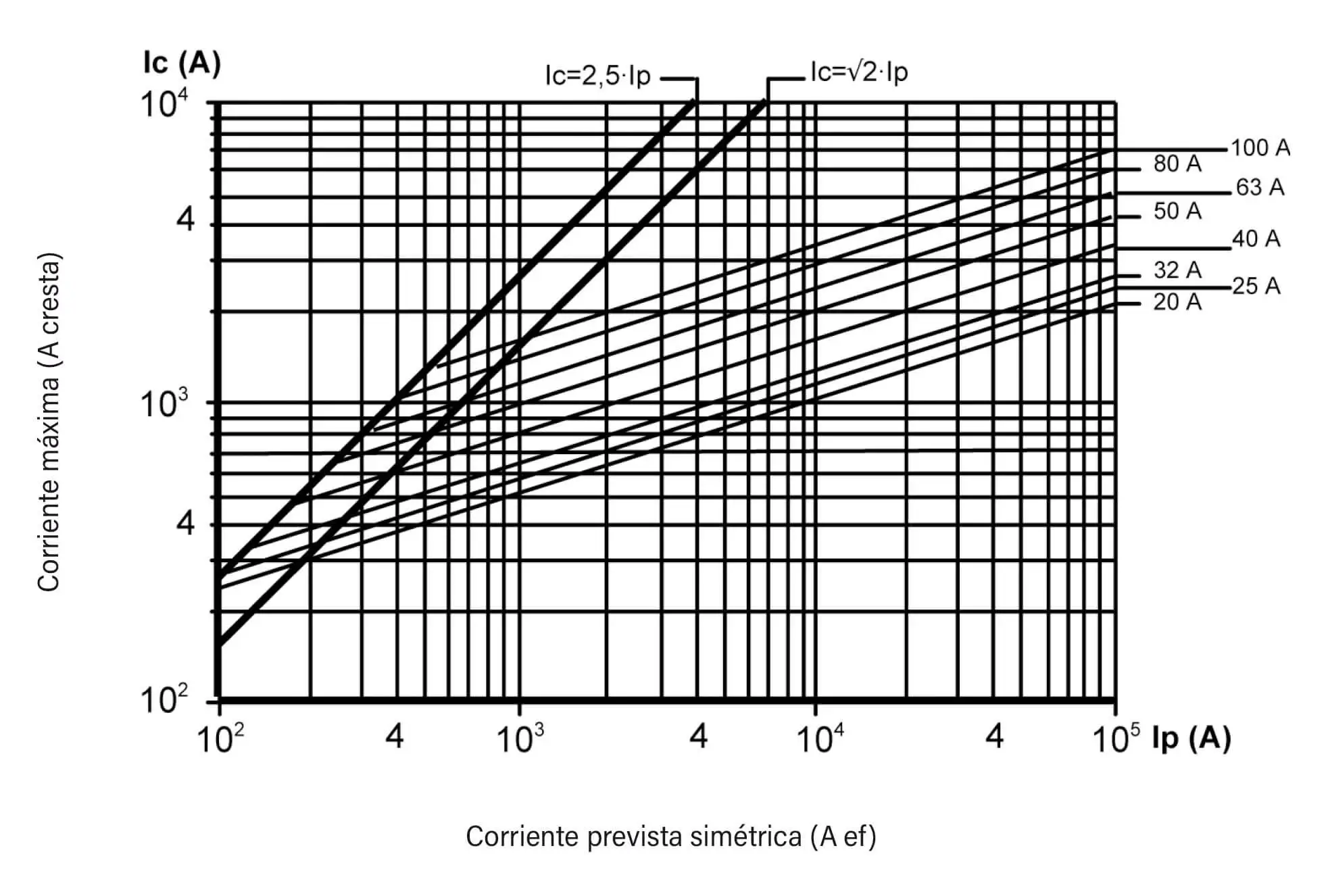

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCia POTENCIA DISIPADA In
(W)
POTENCIA DISIPADA 0,8·In
(W)
I2t PREARCO
(A2s)
I2t 690V
(A2s)
20 491300 5,25 3 19 103
25 491305 5,85 3,4 34 182
32 491310 8,2 4,5 60 324
40 491315 10,8 6,1 94 506
50 491320 13,7 7,5 158 856
63 491325 14 7,7 375 2025
80 491330 17,6 9,65 634 3422
100 491335 18 10,3 1500 8100
* Mismos datos para gama CON PERCUTOR.

Compatible

22x58 base portafusibles PMX 22x58 Base abierta BAC
U 690V AC
750V DC
690V AC
In 50A 50A

Otros tamaños

U 690V AC 690V AC
IN 1A...32A 4A...50A
Poder de corte 200kA
30kA @700V DC
200kA
30kA @700V DC
