Base portafusibles PMLe 10/14×85 PV 1500V DC
NUEVO
Base portafusibles que ofrece una tensión asignada de 1500V DC
Base portafusibles para utilizar con fusibles cilíndricos talla 10×85 según norma IEC/EN 60269 y 10-14×85. Diseño compacto, de dimensiones reducidas. Zonas de ventilación optimizadas para una mejor disipación del calor. Fabricadas con materiales de calidad. Contactos de cobre electrolítico plateados. Materiales plásticos autoextinguibles y de alta resistencia a la temperatura. Todos los materiales utilizados son conformes a la Directiva europea RoHS (Restricción de ciertas sustancias peligrosas en el material eléctrico) así como libres de halógenos.
Referencias
| TAMAÑO | Un (V DC) | In (A) | INDICADOR | POLOS | REFERENCIA |
|---|---|---|---|---|---|
| 10x85 | 10/14x85 | 1500V | 32A | 1P | 485705 |
Datos técnicos
| Corriente asignada | 32A |
| Tensión asignada | 1000V AC | 1500V DC |
| Potencia disipable máxima | 7,5W |
| Potencia disipada por polo | 80% In 0,2W 100% In 0,3W |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | 8kV U imp |
| Temperatura ambiente de servicio | -20°C ... 70°C |
| Temperatura de almacenaje | -40°C ... 80°C |
| * Para cables de sección ≤ 6mm2 es necesario un accesorio para garantizar IP20 en bornes. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Portafusibles
UL4248-19 Portafusibles fotovoltaicos
UL486E Terminales de conexión
Dimensiones
Peso 84,5gr
Accesorios
Bloqueo de la base
Sistemas para evitar la maniobra y conexión

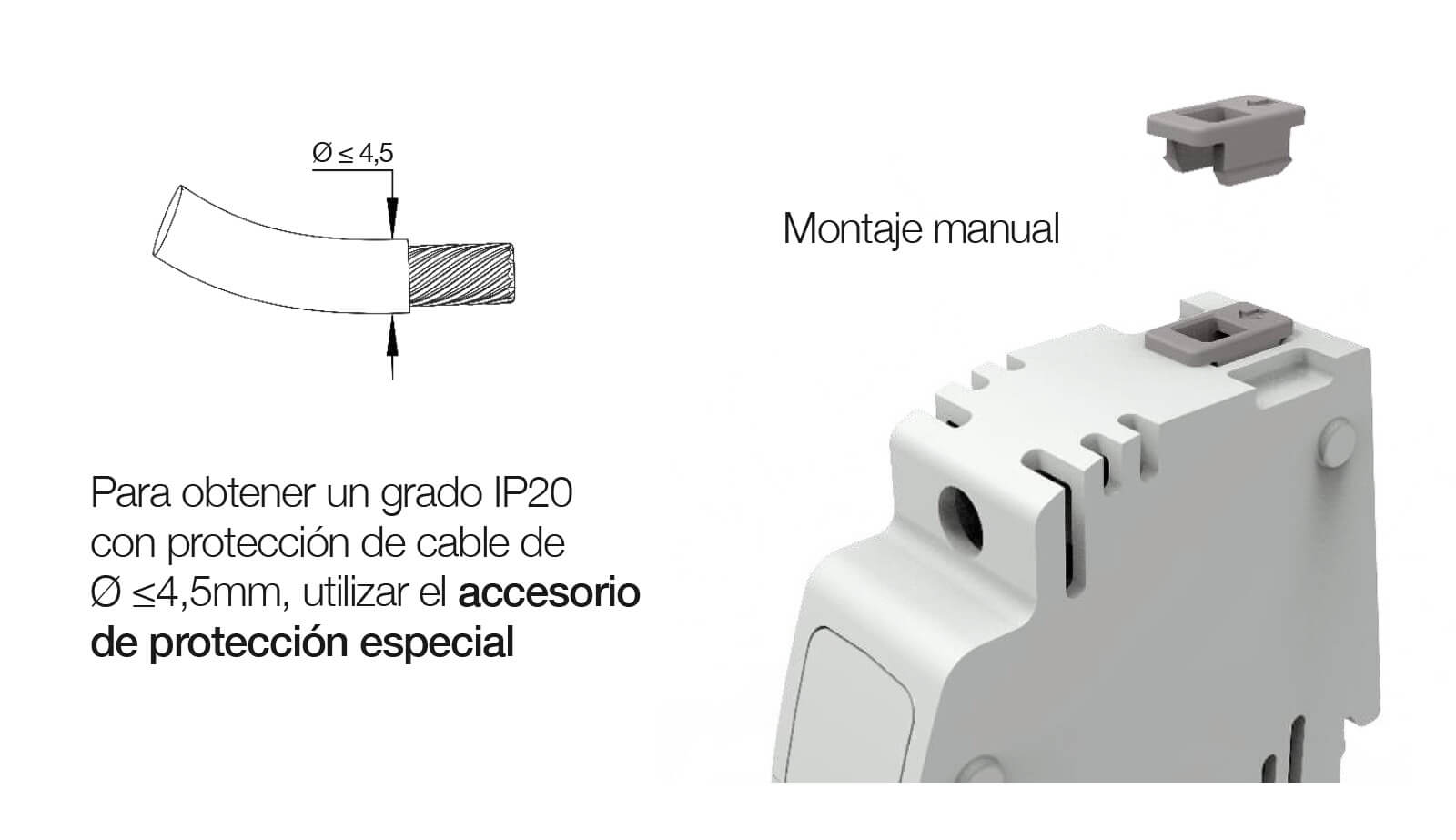

Protección IP20 especial
Posicionar el reductor en las entradas de cable cuando se quiera conseguir un grado de protección IP20 con cables finos
Accesorio fijación tornillo
Montar el accesorio con los tornillos y después montar la base
(existentes diferentes accesorios en función de los polos a fijar)
Accesorio protección tornillos
Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el grado de protección
Compatible
 |
 |
|
| 10x85 Fusible cilíndrico gPV | 10/14x85 Fusible cilíndrico gPV | |
| U | 1500V DC 1500V DC |
1200V DC |
| In | 2A...16A 20A | 25A |
20A...32A |
| Poder de corte | 30kA 10kA |
10kA |
