NH000 aR Fusible NH para semiconductores - DF Electric | Passion for electric protection

Referencias

TAMAÑO	U_n (V AC)	I_n (A)	REFERENCIA
NH000	690V	16	365020
		20	365025
		25	365030
		32	365035
		40	365045
		50	365050
		63	365055
		80	365060
		100	365065
		125	365070
		160	365075
		200	365080
		250	365085

Datos técnicos

Tensión asignada	690V AC 440V DC (L/R=10ms)
Corriente asignada	16A...250A
Poder de corte asignado	120kA @690V AC 30kA @440V DC
Categoría de utilización	aR
Frecuencia asignada	42...62Hz
Temperatura de almacenaje	-40°C ... 80°C
Temperatura de funcionamiento *	-25°C ... 60°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
RoHS Compliant

Dimensiones

A	B	C	D	E	F	G	H	I	J	K	L
49	45	52	78,5	15	10	9,5	6	21	35	40	53

Peso 120gr

Características t-I

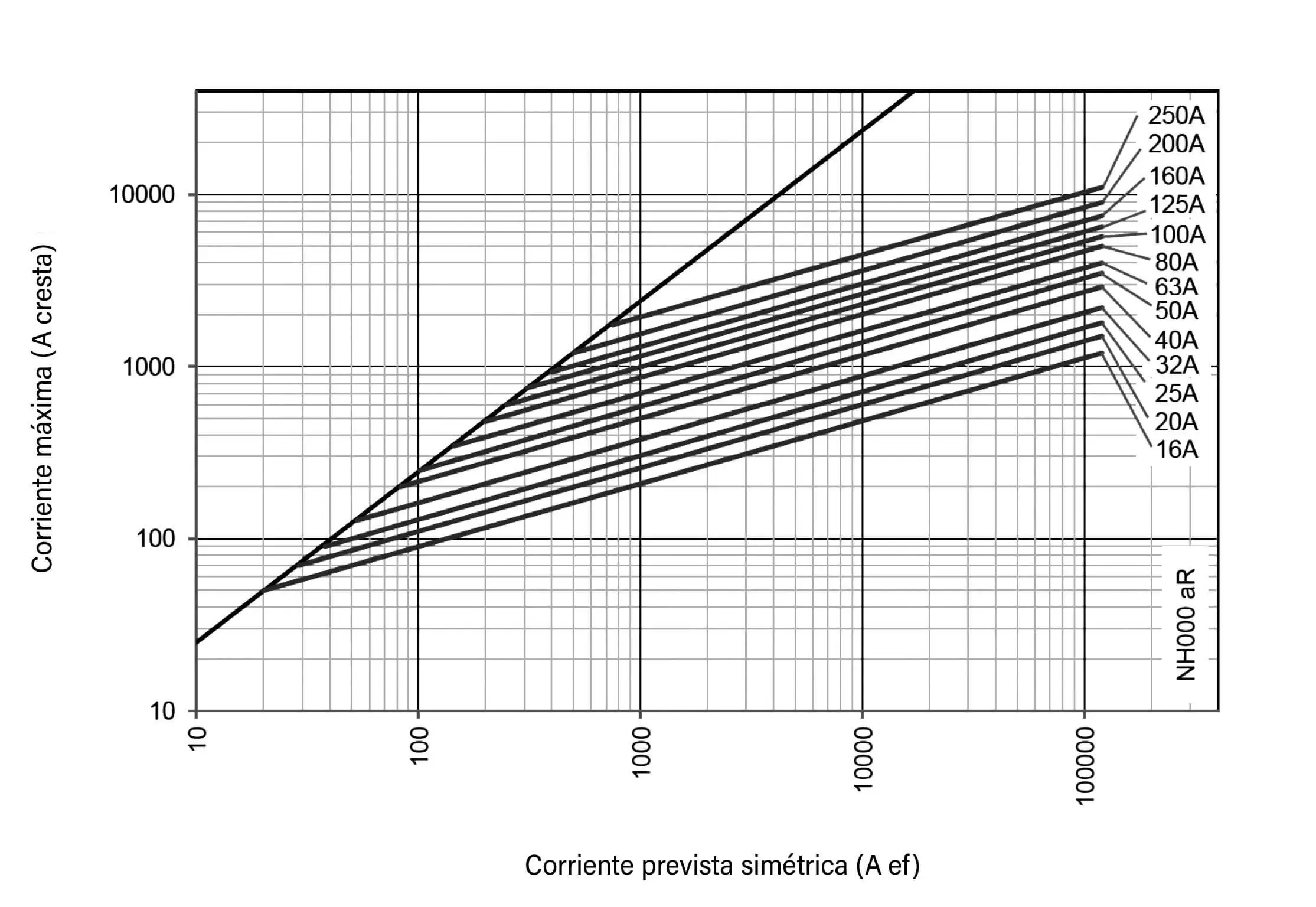

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA (A)	REFERENCIA	POTENCIA DISIPADA In (W)	POTENCIA DISIPADA 0,8·In (W)	I²t PREARCO (A²s)	I²t 690V (A²s)
16	365020	4,5	2,5	7	62
20	365025	5,2	2,9	15	121
25	365030	6,8	3,8	24	200
32	365035	8	4,5	33	213
40	365045	9,1	5,1	59	379
50	365050	9,5	5,3	157	1000
63	365055	12	6,9	290	2270
80	365060	15	8,4	550	4300
100	365065	17	9,5	720	5880
125	365070	20	11	1410	11540
160	365075	26	15	2340	19080
200	365080	36	20	3490	28500
250	365085	46	26	6500	53000

Compatible


	NH00 Base ST 690V/800V

U	690V 800V
In	160 A

Otros tamaños




U	690V AC	690V AC	690V AC
I_N	40A...400A	200A...700A	500A...1000A
Poder de corte	120kA 30kA @550V DC	120kA 30kA @550V DC	120kA 30kA @550V DC
