Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SIN PERCUTOR

CON PERCUTOR

14x51 690V 4 491215 -
6 491225 -
8 491230 491730
10 491235 491735
12 491237 491737
16 491241 491741
20 491245 491745
25 491250 491750
32 491260 491760
40 491265 491765
50 491270 491770

Datos técnicos

Tensión asignada 690V AC (UL/IEC)
700V DC (L/R=10ms)(IEC)
Corriente asignada 4A...50A
Poder de corte asignado 200kA @690V AC
30kA @700V DC
Categoría de utilización aR
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13

RoHS Compliant

Dimensiones

Peso  18gr

Certificados

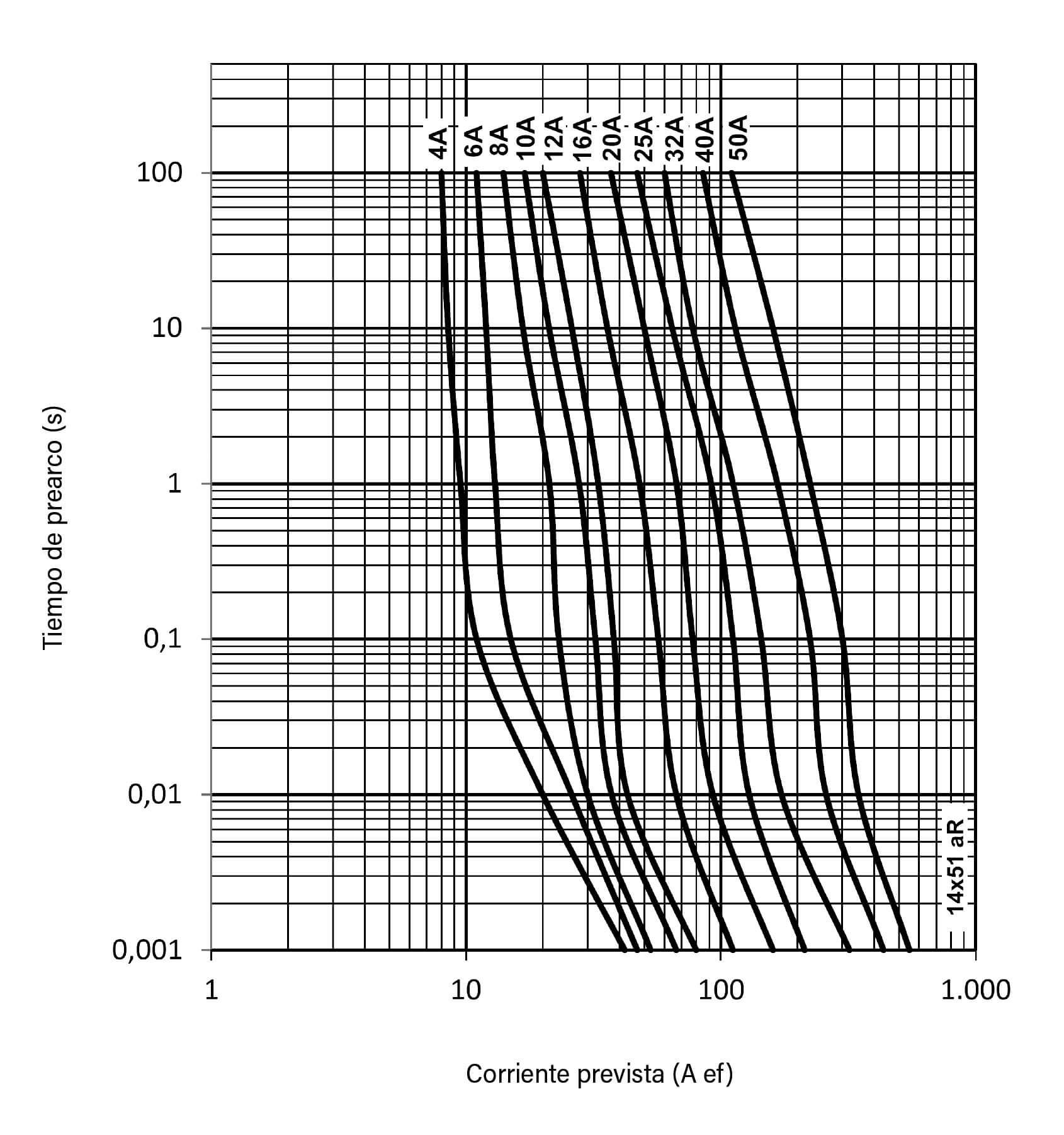

Características t-I

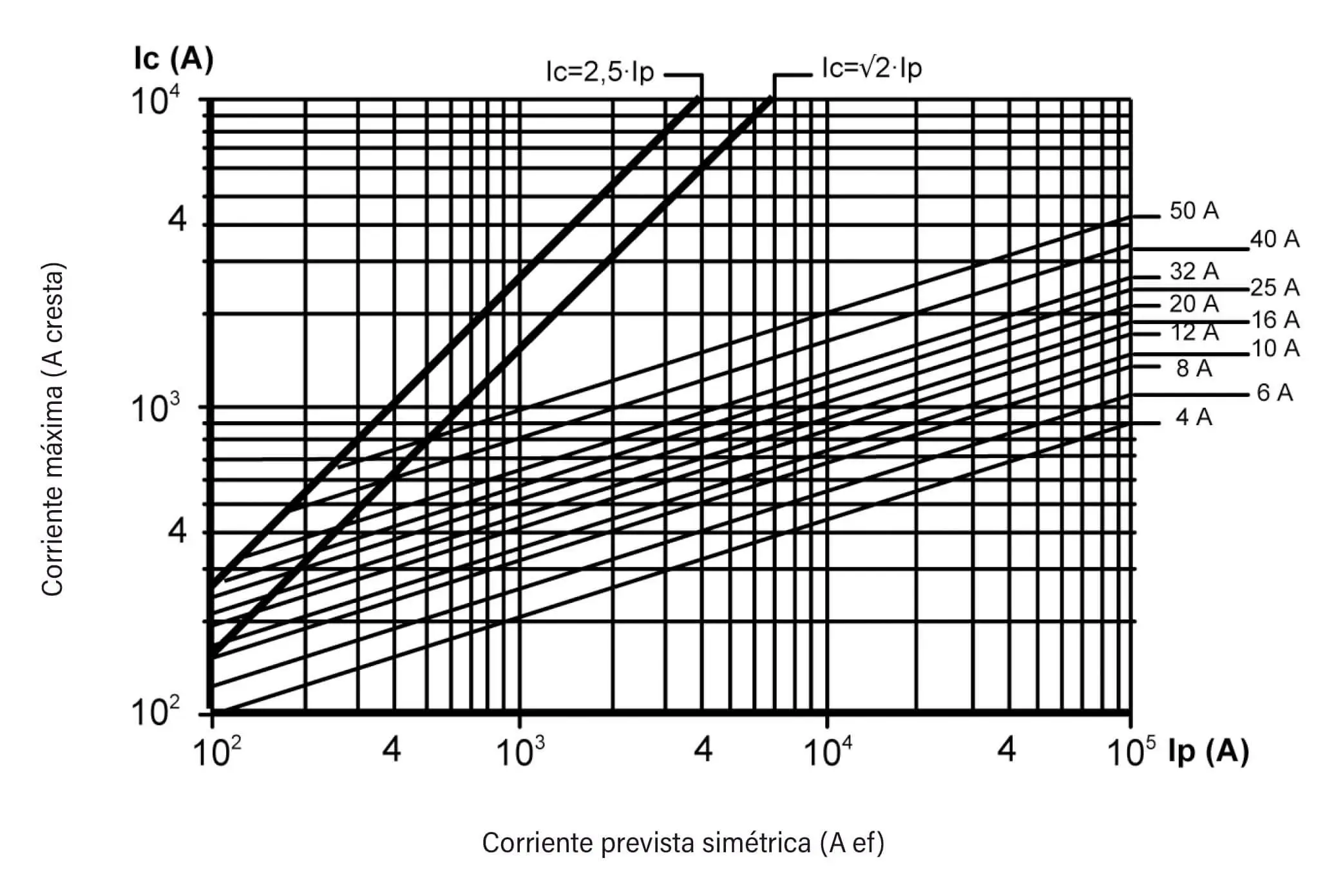

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCia POTENCIA DISIPADA In
(W)
POTENCIA DISIPADA 0,8·In
(W)
I2t PREARCO
(A2s)
I2t 690V
(A2s)
4 491215 2,28 1,32 5,6 14
6 491225 3,18 1,8 16 40
8 491230 1,69 1,01 4,1 23
10 491235 2,36 1,39 6,3 37
12 491237 2,78 1,63 9,1 53
16 491241 4,16 2,43 12,4 72
20 491245 5,43 3,04 20,6 119
25 491250 6,11 3,75 36,6 211
32 491260 7,17 3,92 82,3 475
40 491265 8,15 4,52 146,3 844
50 491270 10,6 5,6 260 1500
* Mismos datos para gama CON PERCUTOR.

Compatible

14x51 base portafusibles PMX 14×51 base abierta BAC
U 690V AC
750V DC
690V AC
In 50A 50A

Otros tamaños

U 690V AC 690V AC
IN 1A...32A 20A...100A
Poder de corte 200kA
30kA @700V DC
200kA
30kA @700V DC
