Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
NH3 800V 250 369435
315 369445
355 369450
400 369455

Datos técnicos

Tensión asignada 800V AC
Corriente asignada 250A...400A
Poder de corte asignado 120kA
Categoría de utilización gS
Frecuencia asignada 42Hz...62Hz
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
RoHS Compliant

Dimensiones

A B C D E F G H I J K L
68 62 73 150 32 10 9,5 6 70 60 75 87

Peso  1,02kg

Características t-I

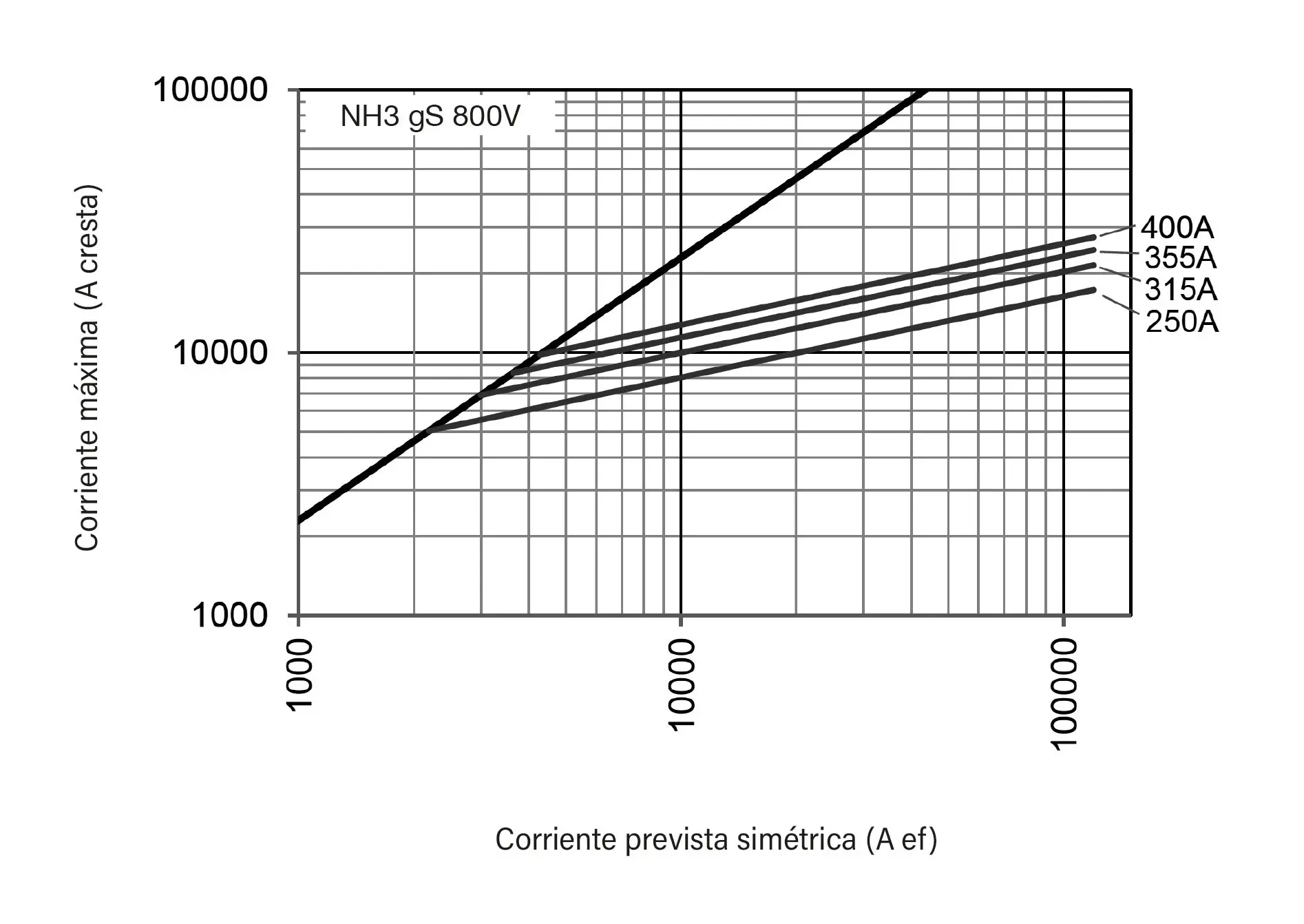

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCIA POTENCIA DISIPADA In
(W)
POTENCIA DISIPADA 0,8·In
(W)
I2t PREARCO
(A2s)
I2t 800V
(A2s)
250 369435 27,5 16,2 30300 98000
315 369445 33 19,5 58200 187000
355 369450 33,75 19,9 86900 279000
400 369455 37,5 22,1 121300 390000

Otros tamaños

U 800V AC 800V AC
IN 25A...100A 100A...200A
Poder de corte 120kA 120kA
