REF 365350 / 365360 / 365370 / 365372 / 365380 / 365387 / 365390 / 365392 / 365395 / 365397
TAMAÑO | Un (V AC) | In (A) | REFERENCIA |
NH2 | 690V | 200 | 365350 |
250 | 365360 | ||
315 | 365370 | ||
350 | 365372 | ||
400 | 365380 | ||
450 | 365387 | ||
500 | 365390 | ||
550 | 365392 | ||
630 | 365395 | ||
700 | 365397 |
Tensión asignada | 690V AC 550V DC (L/R=10ms) |
Corriente asignada | 200A...700A |
Poder de corte asignado | 120kA @690V AC 30kA @550V DC |
Categoría de utilización | aR |
Frecuencia asignada | 42...62Hz |
Temperatura de almacenaje | -40°C ... 80°C |
Temperatura de funcionamiento * | -25°C ... 60°C |
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. |
IEC/EN 60269-1
IEC/EN 60269-4
RoHS Compliant
CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA In (W) |
POTENCIA DISIPADA 0,8·In (W) |

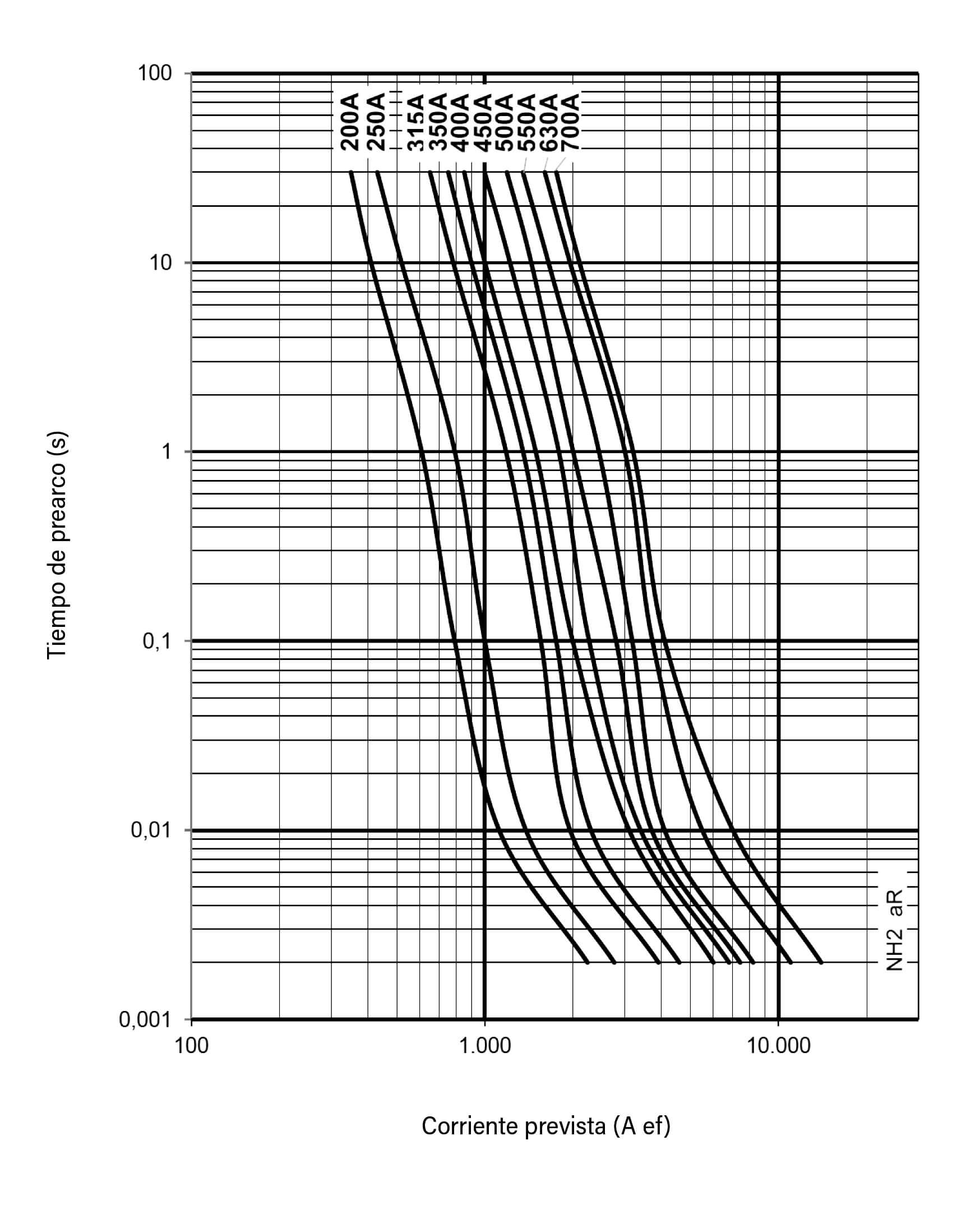

I2t PREARCO (A2s) |
I2t 690V (A2s) |
---|---|---|---|---|---|
200 | 365350 | 95 | 53 | 1550 | 9430 |
250 | 365360 | 100 | 56 | 3250 | 19670 |
315 | 365370 | 102 | 57 | 6230 | 37720 |
350 | 365372 | 104 | 58 | 9300 | 56340 |
400 | 365380 | 129 | 72 | 13000 | 78700 |
450 | 365387 | 137 | 77 | 17000 | 102000 |
500 | 365390 | 148 | 83 | 23130 | 138830 |
550 | 365392 | 152 | 85 | 32140 | 192840 |
630 | 365395 | 170 | 95 | 47220 | 283330 |
700 | 365397 | 178 | 99 | 68000 | 408000 |
NH2 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
U | 690V 800V |
250V AC | 1000V DC |
In | 400 A | 5 A | |
