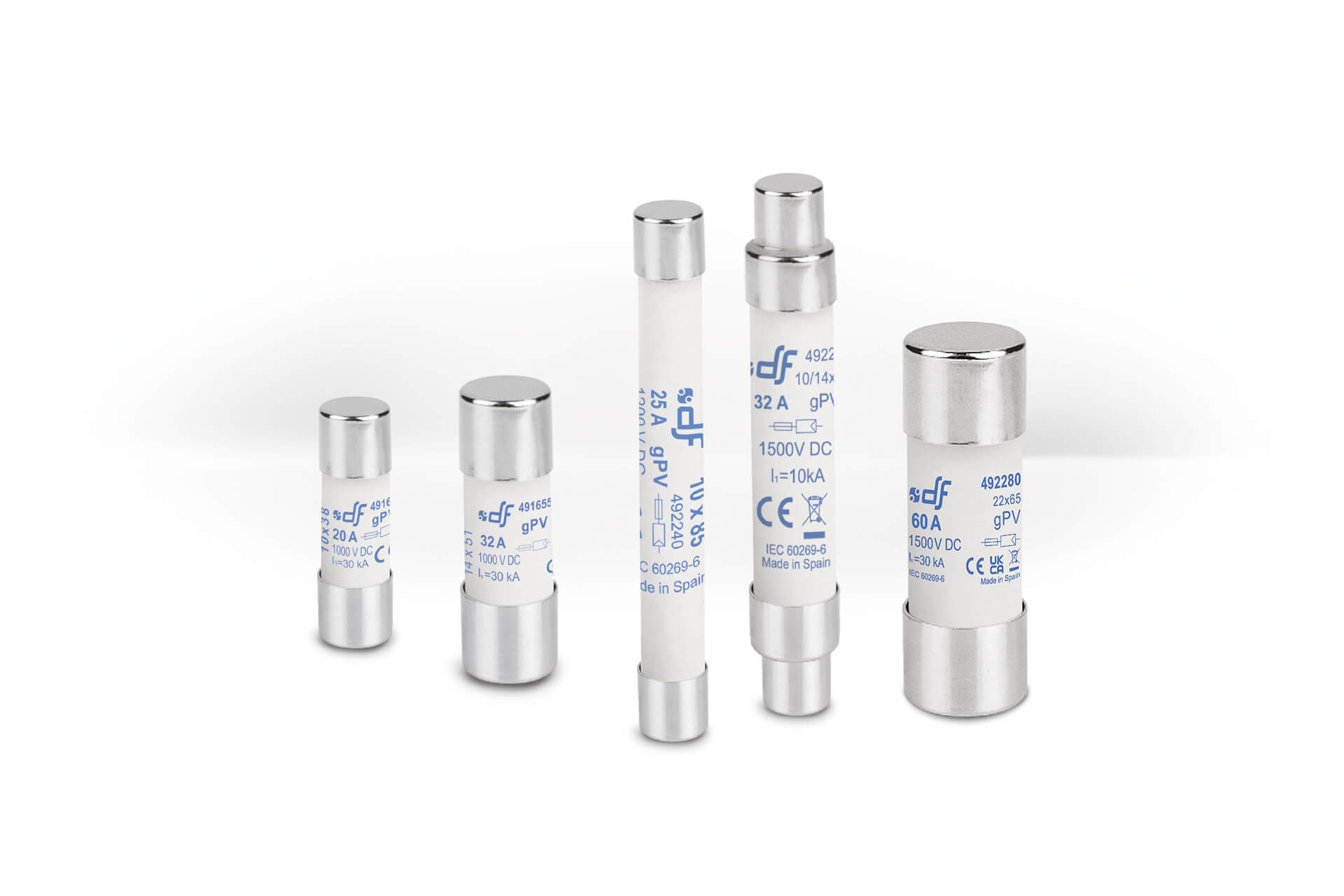

Tamaños

NUEVO
U 1000V DC 1100V DC
1000V DC
1500V DC
1200V DC
1500V DC 1500V DC
IN 1A...20A 15A | 20A
25A | 32A
2A...16A
20A | 25A
20A...32A 40A...60A
Poder de corte 30kA 10kA
30kA
30kA
10kA
10kA 30kA
Certificados

Referencias

TAMAÑO Un (V DC) In (A) REFERENCIA
10x38 1000V 1 491601
2 491602
3 491604
4 491605
5 491606
6 491610
8 491615
10 491620
12 491625
15 491629
16 491630
20 491635
14x51 1100V 15 491647
20 491648
1000V 25 491650
32 491655
10x85 1500 V 2 492202
4 492205
6 492210
8 492215
10 492220
12 492225
15 492229
16 492230
1200V 20 492235
25 492240
10/14x85 1500V 20 492250
25 492255
30 492260
32 492262
22x65 1500V 40 492270
45 492272
50 492275
55 492278
60 492280

Datos técnicos

Categoría de utilización gPV
Corriente mínima de interrupción 1A
1,45·In
2...60A
1,35·In
Corriente de no fusión 1,13·In
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-19 Fusibles fotovoltaicos
RoHS Compliant
