20×127 Base portafusibles PMX 1500V AC/DC
Bases portafusibles PMX
NUEVO
Descargar ficha técnica
Referencias
| TAMAÑO | Un (V) | In (A) | MICRORRUPTOR | POLOS | REFERENCIA |
|---|---|---|---|---|---|
| 20x127 | 1500V AC/DC | 63A | 1P | 485750 | |
| 2P | 485751 | ||||
| 1P | 485760 | ||||
| 2P | 485761 |
Datos técnicos
| Corriente asignada | 63A |
| Tensión asignada | 1500V AC/DC |
| Potencia disipable máxima | 16W |
| Potencia disipada por polo | 80% In 0,8W 100% In 1,2W |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | 12kV U imp |
| Resistencia al cortocircuito con fusible | 100kA AC/DC |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Para obtener un grado IP20 con protección de cable de Ø ≤6mm, utilizar el accesorio de protección especial. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Portafusibles
UL486E Terminales de conexión
Dimensiones
| 1P | 2P |
| 303,5gr | 608,5gr |
Accesorios
Microrruptor
La versión estandar de la base 20x127 puede convertirse en Versión con Micro Solo Fusion con el accesorio.
| REFERENCIA | DESCRIPCIÓN |
| 485359 | Accesorio micro solo fusión 1P |
Bases con microrruptor
Los fusibles con percutor deben montarse en bases con microrruptor. La flecha indica la correcta posición del percutor.

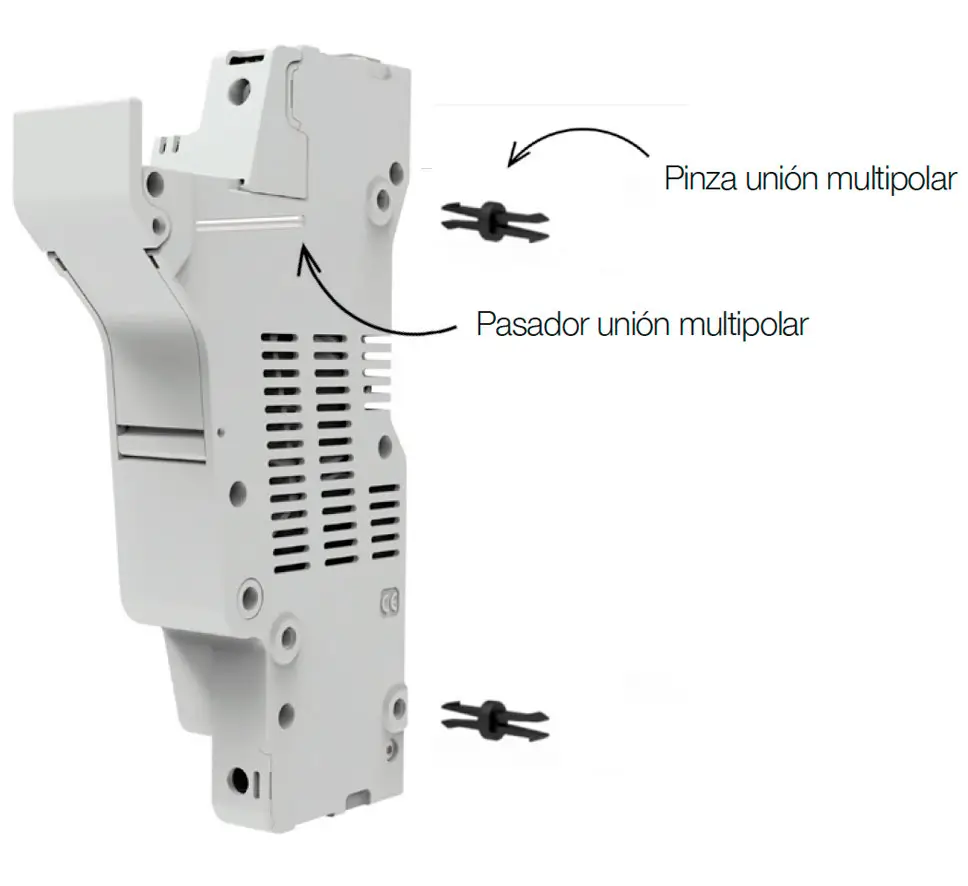

Ensamblado multipolar
Sistema estándar de DF: 3 clips y 1 pasador entre cada unión de polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza de unión multipolar |
| 485356 | Pasador de unión multipolar |
Fijación panel
Tornillo recomendado: M6 (DIN912 / ISO4762)
Par de apriete recomendado: 4…6 Nm
Bloqueo de la base
Bloqueo de la base para evitar la maniobra y conexión.
Base abierta: Mediante candado / Precinto con alambre Ø1,5mm
Base cerrada: Precinto con alambre Ø1,5mm

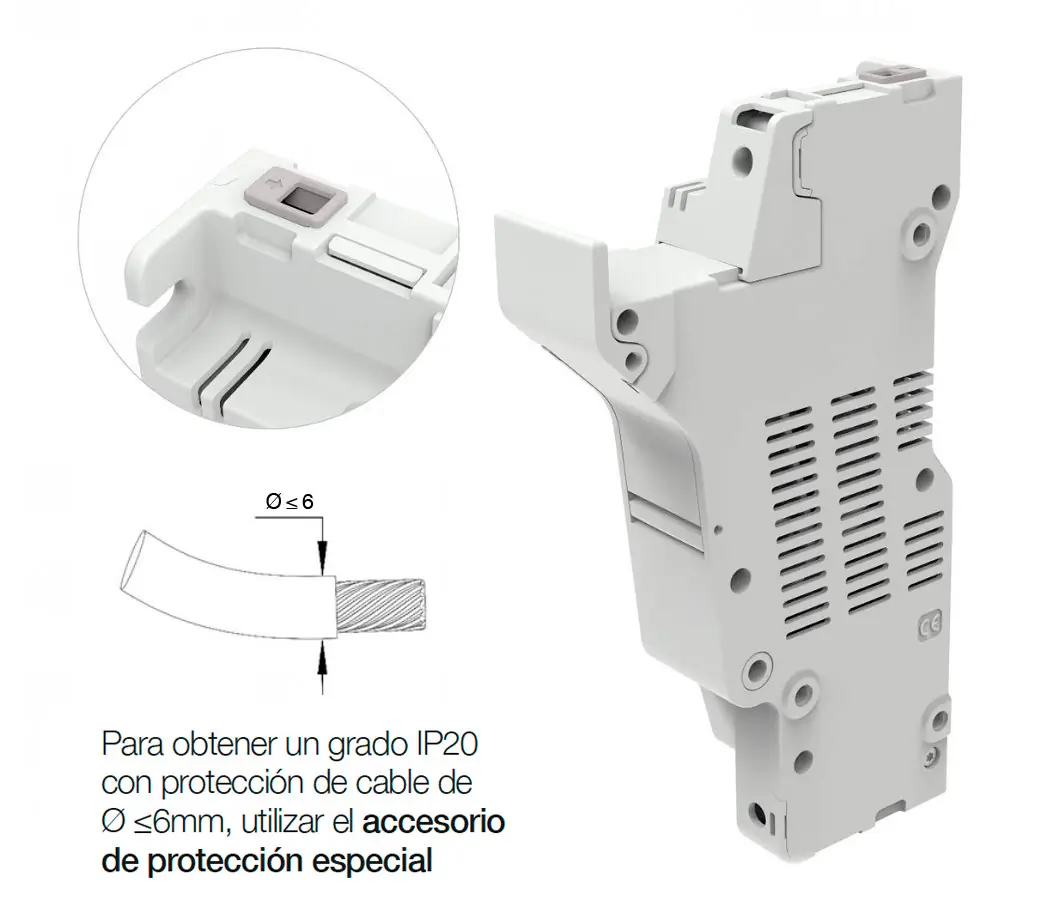

Protección IP20 especial
Posicionar el reductor en la entrada del cable cuando se necesite conseguir un grado de protección IP20 con cables finos. Montaje manual.
| REFERENCIA | DESCRIPCIÓN |
| 485366 | Accesorio protección especial IP20 |

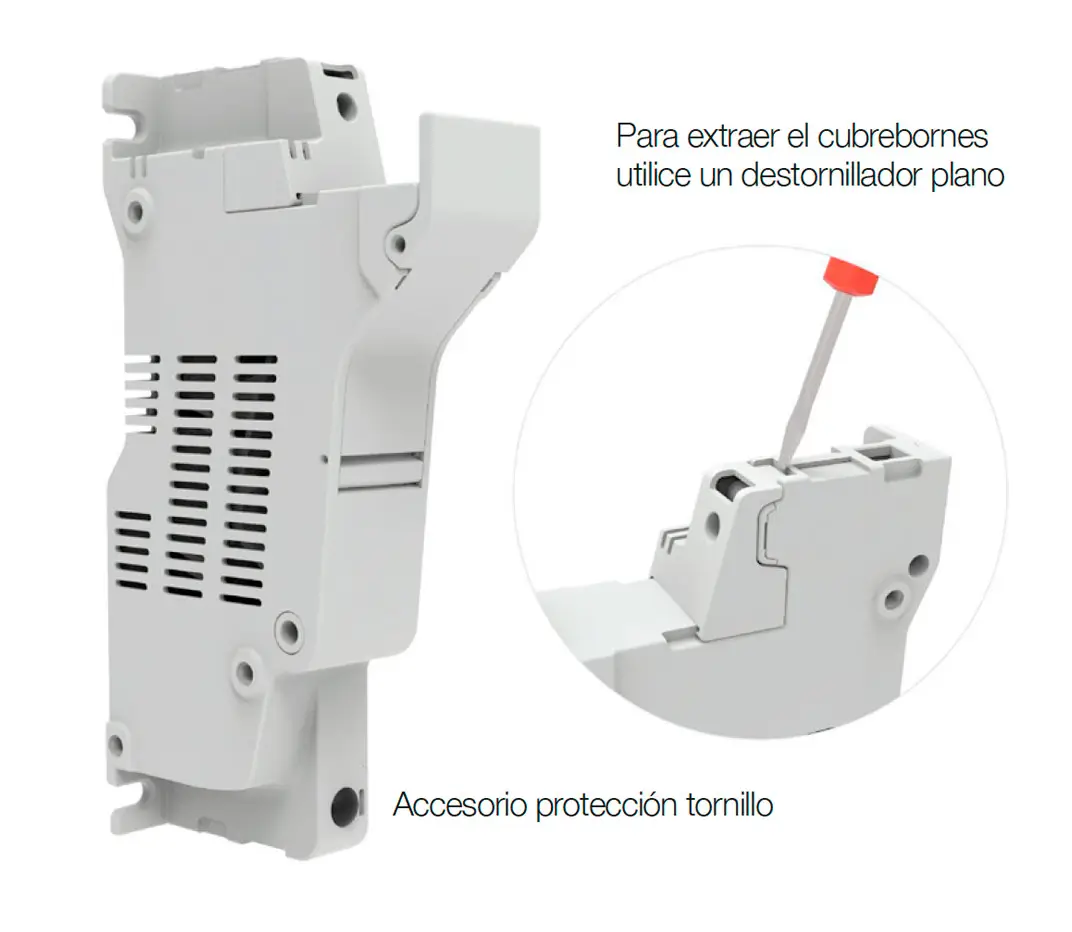

Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el grado de protección. Montaje manual.
Mejorar grado de protección
Usar accesorio en borne inferior (ST y Micro)
Evitar manipulación de los tornillos
Versión ST: Usar en ambos bornes
Versión con Micro: Usar en borne inferior
| REFERENCIA | DESCRIPCIÓN |
| 485371 | Accesorio protección tornillos |
Otros tamaños
 |
 |
 |
 |
 |
|
| NEW | |||||
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|
| U | 400V DC/AC | 690V AC 750V DC |
690V AC 750V DC |
690V AC 750V DC |
1000V AC/DC |
| IN | 25A | 32A | 50A | 100A | 100A |
