Referencias
| TAMAÑO | Un (V DC) | CONTACTO | In (A) | REFERENCIA |
|---|---|---|---|---|
| NH1 | 1000V |  CONTACTO CUCHILLA |
25 | 373210  |
| 32 | 373215 |
|||
| 40 | 373225 |
|||
| 50 | 373230 |
|||
| 63 | 373235 |
|||
| 80 | 373240 |
|||
| 100 | 373245 |
|||
| 125 | 373250 |
|||
| 160 | 373255 | |||
| 200 | 373260 | |||

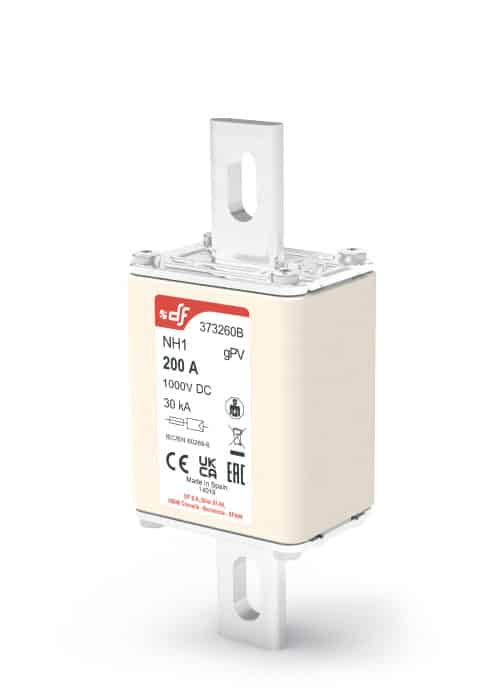

 CONTACTO ATORNILLADO |
25 | 373210 B | ||
| 32 | 373215 B | |||
| 40 | 373225 B | |||
| 50 | 373230 B | |||
| 63 | 373235 B | |||
| 80 | 373240 B | |||
| 100 | 373245 B | |||
| 125 | 373250 B | |||
| 160 | 373255 B | |||
| 200 | 373260 B |
Datos técnicos
| Tensión asignada | 1000V DC |
| Corriente asignada | 25A...200A |
| Poder de corte asignado | 30 kA |
| Clase | gPV |
| Corriente mínima de interrupción | 1,35·In |
| Corriente de no fusión | 1,13·In |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant
Certificados
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L |
| 68 | 62 | 71,5 | 135 | 20 | 10 | 9,5 | 6 | 39 | 40 | 52 | 64 |
| A | B | C | D | E | F | G | H | I | J |
| 68 | 71,5 | 135 | 20 | 113 | 9 | 8,5 | 25,6 | 39 | 52,5 |
Peso 380gr
Características t-I
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W @ 0,7 In) |
POTENCIA DISIPADA (W @ In) |
I2t PREARCO (A2s) |
I2t TOTAL (A2s) |
|---|---|---|---|---|---|
| 25 | 373210 | 5,2 | 12,5 | 62 | 94 |
| 32 | 373215 | 6,3 | 15,5 | 122 | 184 |
| 40 | 373225 | 6,7 | 16,6 | 302 | 454 |
| 50 | 373230 | 7,5 | 18,0 | 562 | 844 |
| 63 | 373235 | 8,2 | 20,0 | 1210 | 1815 |
| 80 | 373240 | 10,0 | 27,0 | 2250 | 3375 |
| 100 | 373245 | 11,0 | 28,0 | 4000 | 6000 |
| 125 | 373250 | 12,5 | 32 | 6500 | 9700 |
| 160 | 373255 | 10,0 | 25,0 | 10300 | 19800 |
| 200 | 373260 | 12,5 | 30,0 | 19900 | 38300 |
Compatible
 |
 |
 |
|
| Base NH1 ST 1000V DC | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 1000V DC | 250V AC | 1000V DC |
| In | 250 A | 5 A | |
Otros tamaños
 |
 |
|
 |
 |
|
|---|---|---|
| U | 1000V DC | 1000V DC |
| IN | 200A | 250A | 200A...400A |
| Poder de corte | 30kA | 30kA |
| Certificados |  |
|
