Fusibles NH gPV 1000V DC
Fusibles NH para aplicaciones fotovoltaicas

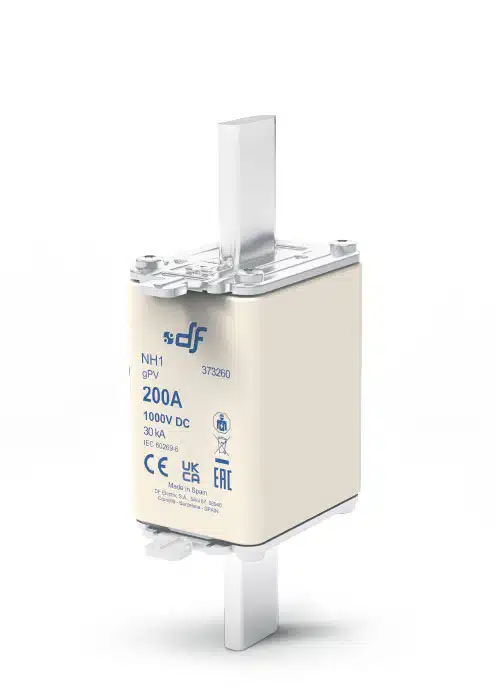

Los cartuchos fusibles de cuchilla NH gPV para instalaciones fotovoltaicas han sido desarrollados para ofrecer una solución de protección, en arrays, subarrays o en la entrada DC de los inversores de las instalaciones fotovoltaicas.
Proporcionan protección contra sobrecargas y cortocircuitos (clase gPV de acuerdo a la Norma IEC 60269-6 y UL248-19), con una corriente mínima de fusión de 1,35·In. Están construidos con cuerpo de cerámica de alta resistencia a la presión interna y a los choques térmicos. Los contactos están realizados en cobre o latón plateado y los elementos de fusión son de plata, lo que evita el envejecimiento y mantiene inalterables las características.
Para la instalación de estos fusibles se recomienda la utilización de la bases NH ST de 1000VDC.
Tamaños
|
|
|
|
 |
 |
 |
|
|---|---|---|---|
| U | 1000V DC | 1000V DC | 1000V DC |
| IN | 25A...200A | 200A | 250A | 200A...400A |
| Poder de corte | 30kA | 30kA | 30kA |
| Certificados |  |
|
|
Referencias
| TAMAÑO | Un (V DC) | CONTACTO | In (A) | REFERENCIA |
|---|---|---|---|---|
| NH1 | 1000V |
CONTACTO CUCHILLA |
25 | 373210  |
| 32 | 373215 |
|||
| 40 | 373225 |
|||
| 50 | 373230 |
|||
| 63 | 373235 |
|||
| 80 | 373240 |
|||
| 100 | 373245 |
|||
| 125 | 373250 |
|||
| 160 | 373255 | |||
| 200 | 373260 | |||
CONTACTO ATORNILLADO |
25 | 373210 B | ||
| 32 | 373215 B | |||
| 40 | 373225 B | |||
| 50 | 373230 B | |||
| 63 | 373235 B | |||
| 80 | 373240 B | |||
| 100 | 373245 B | |||
| 125 | 373250 B | |||
| 160 | 373255 B | |||
| 200 | 373260 B | |||
| NH2 | 1000V |
CONTACTO CUCHILLA |
200 | 373350 |
| 250 | 373360 | |||
CONTACTO ATORNILLADO |
200 | 373350 B | ||
| 250 | 373360 B | |||
| NH3 | 1000V |
CONTACTO CUCHILLA |
200 | 373425 |
| 250 | 373435 | |||
| 315 | 373445 | |||
| 355 | 373450 | |||
| 400 | 373455 | |||
CONTACTO ATORNILLADO |
200 | 373425 B | ||
| 250 | 373435 B | |||
| 315 | 373445 B | |||
| 355 | 373450 B | |||
| 400 | 373455 B | |||
Datos técnicos
| Clase | gPV |
| Corriente mínima de interrupción | 1,35·In |
| Corriente de no fusión | 1,13·In |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant
