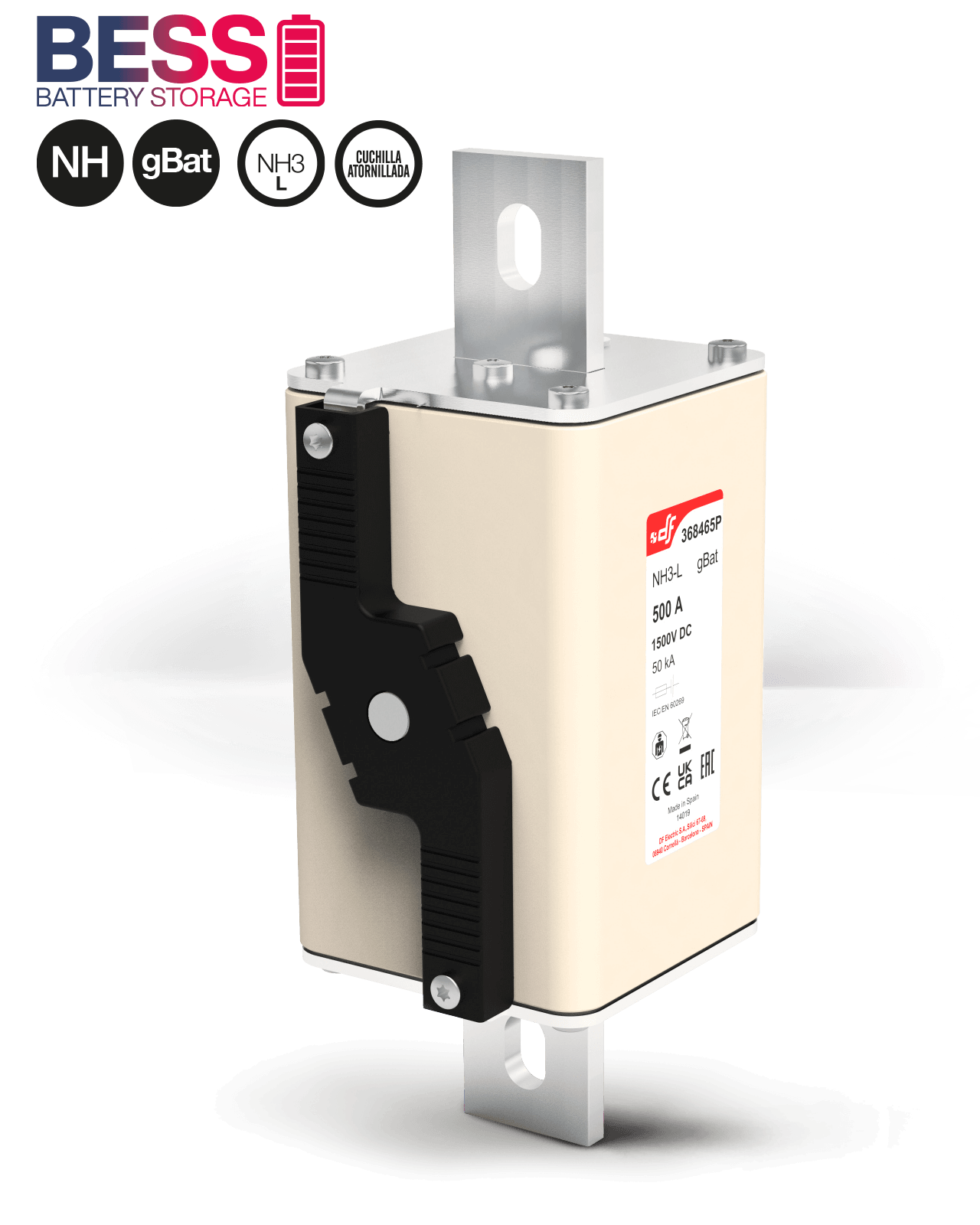

NH3 L fusible gBat 1500V DC contacto atornillado con percutor
Fusibles NH gBat 1500V DC
NUEVO
Referencias
| TAMAÑO | Un (V DC) | In (A) | REFERENCIA |
|---|---|---|---|
| NH3 L CONTACTO ATORNILLADO CON PERCUTOR |
1500V L/R ≤ 3ms |
160 | 368420P |
| 200 | 368425P | ||
| 250 | 368435P | ||
| 315 | 368445P | ||
| 355 | 368450P | ||
| 400 | 368455P | ||
| 450 | 368463P | ||
| 500 | 368465P |
Datos técnicos
| Clase | gBat |
| Tensión asignada | 1500V DC L/R ≤ 3ms |
| Corriente asignada | 160A...500A |
| Poder de corte asignado | 50kA |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC 60269-7
RoHS Compliant
Dimensiones
| A | B | C | D | E | F | G | H | I | I2 | J |
| 122 | 127,7 | 205 | 32 | 176 | 6,5 | 10,5 | 36,5 | 88 | 108 | 73,5 |
Peso 1,86kg

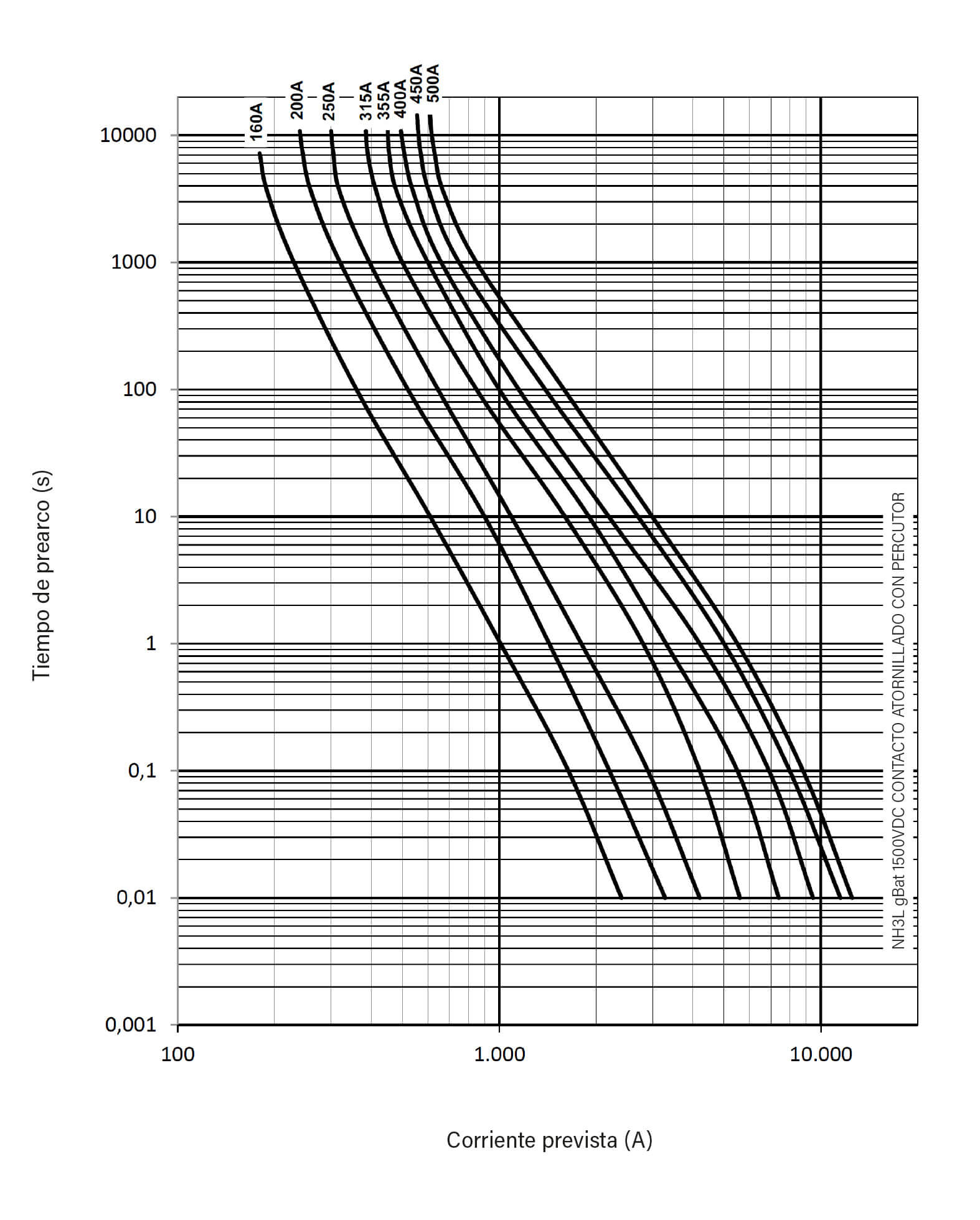

Características t-I
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W @ 0,7 In) |
POTENCIA DISIPADA (W @ In) |
I2t PREARCO (A2s) |
I2t TOTAL (A2s) |
|---|---|---|---|---|---|
| 160 | 368420P | 14 | 36 | 17800 | 40700 |
| 200 | 368425P | 16 | 41 | 33200 | 75600 |
| 250 | 368435P | 18,8 | 48 | 59000 | 134500 |
| 315 | 368445P | 19,5 | 50 | 132700 | 302600 |
| 355 | 368450P | 22 | 56 | 180600 | 411800 |
| 400 | 368455P | 25 | 64 | 235900 | 537900 |
| 450 | 368463P | 26,5 | 66 | 361300 | 823800 |
| 500 | 368465P | 29,5 | 75 | 446000 | 1017000 |
Compatible
 |
|
| microrruptor para fusibles NH3 L 1500V DC CONTACTO ATORNILLADO CON PERCUTOR |
|
| NUEVO | |
| REF | 357020 |
| U | 250V |
| In | 4A |
Otros tamaños
 |
 |
 |
|
 |
 |
 |
|
|---|---|---|---|
| U | 1500V DC | 1500V DC | 1500V DC |
| IN | 63A...160A | 200A | 250A | 315A...400A |
| Poder de corte | 100kA | 100kA | 100kA |
