NH3 gS 690V AC Fusible NH para semiconductores
gS 690V AC Fusibles NH para semiconductores
Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA |
| NH3 | 690V | 355 | 371450 |
| 400 | 371455 | ||
| 450 | 371463 | ||
| 500 | 371465 | ||
| 630 | 371470 |
Referencias
| Tensión asignada | 690V AC 550V DC (L/R=10ms) |
| Corriente asignada | 355A...630A |
| Poder de corte asignado | 100kA @690V AC 30kA @550V DC |
| Categoría de utilización | gS |
| Frecuencia asignada | 42...62Hz |
| Temperatura de almacenaje | -40°C ... 80°C |
| Temperatura de funcionamiento * | -25°C ... 60°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-4
RoHS Compliant
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L | |
| 68 | 62 | 73 | 150 | 32 | 10 | 9,5 | 6 | 70 | 60 | 75 | 87 |
Peso 1,02kg

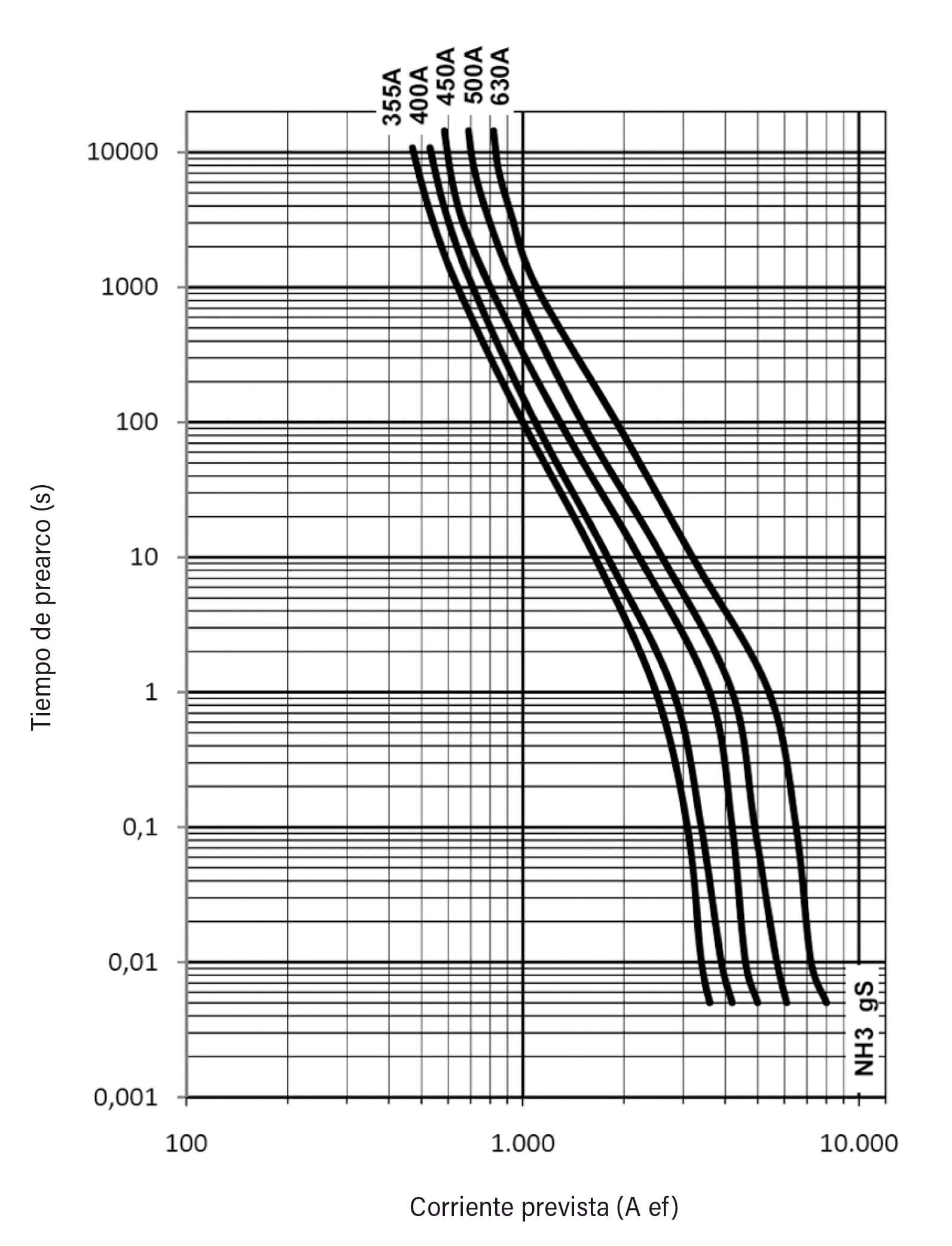

Características t-I

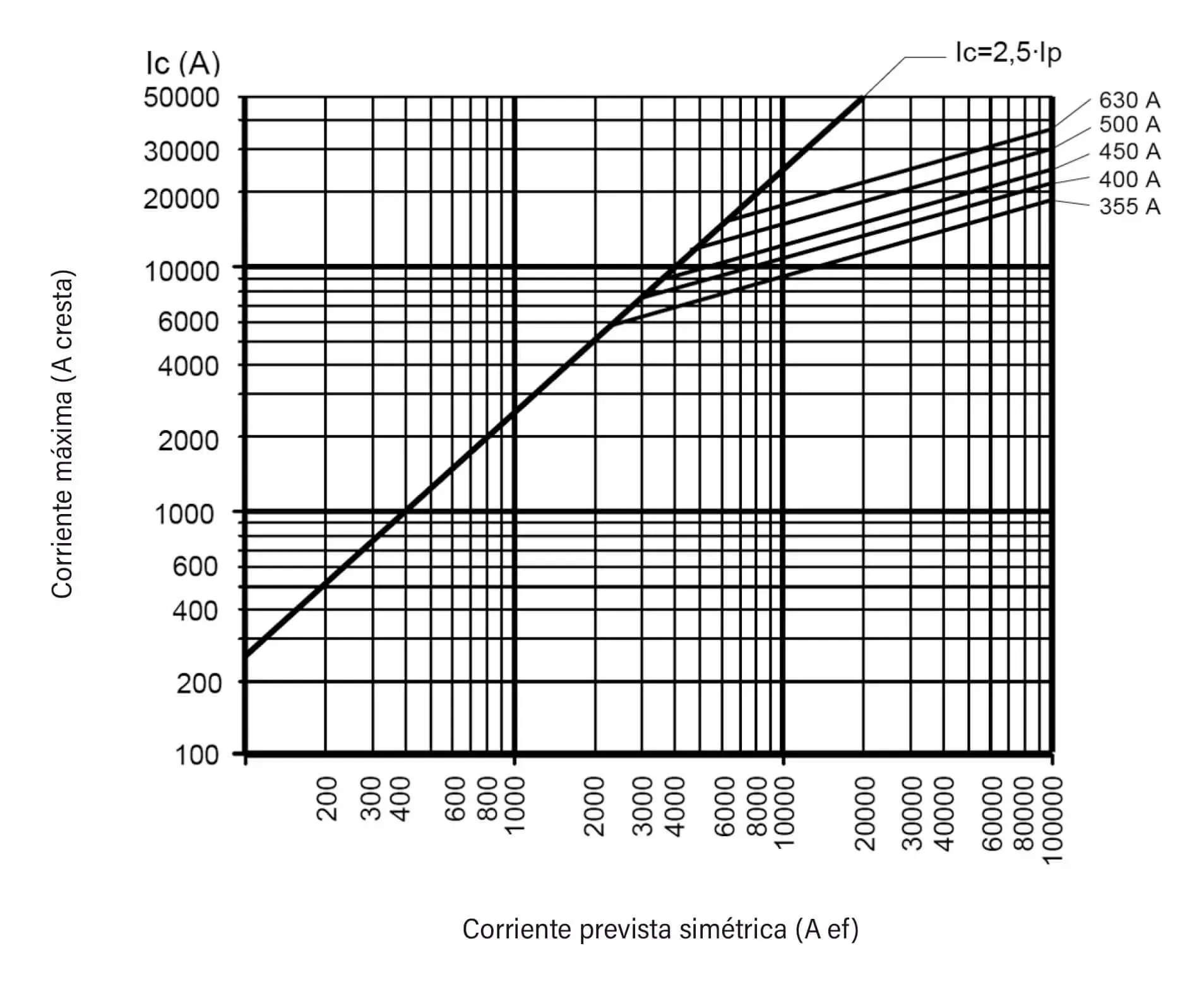

Características de limitación
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA In (W) |
POTENCIA DISIPADA 0,8·In (W) |
I2t PREARCO (A2s) |
I2t 690V (A2s) |
|---|---|---|---|---|---|
| 355 | 371450 | 39,6 | 22,76 | 54240 | 151700 |
| 400 | 371455 | 42,7 | 24,3 | 75760 | 211900 |
| 450 | 371463 | 46 | 26,3 | 114770 | 320970 |
| 500 | 371465 | 47,1 | 27,6 | 165270 | 309000 |
| 630 | 371470 | 60,4 | 34,3 | 303060 | 847570 |
Compatible
 |
 |
 |
|
| NH3 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 690V 800V |
250V AC | 1000V DC |
| In | 630 A | 5 A | |
Otros tamaños
 |
 |
 |
 |
|
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 690V AC | 690V AC | 690V AC | 690V AC |
| IN | 20A...100A | 125A | 160A | 125A...280A | 250A...450A |
| Poder de corte | 100kA 30kA @440V DC |
100kA 30kA @440V DC |
100kA 30kA @550V DC |
100kA 30kA @550V DC |
