Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SIN PERCUTOR

CON PERCUTOR

14x51 690V 4 492014 -
6 492015 -
8 492016 492116
10 492017 492117
12 492018 492118
16 492019 492119
20 492020 492120
25 492021 492121
32 492022 492122
40 492023 492123
50 492024 492124

Datos técnicos

Tensión asignada 690V AC (UL/IEC)
440V DC (L/R=10ms)(IEC)
Corriente asignada 4A...50A
Poder de corte asignado 200kA @690V AC
30kA @440V DC
Categoría de utilización gR
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13

RoHS Compliant

Dimensiones

Peso  18gr

Certificados

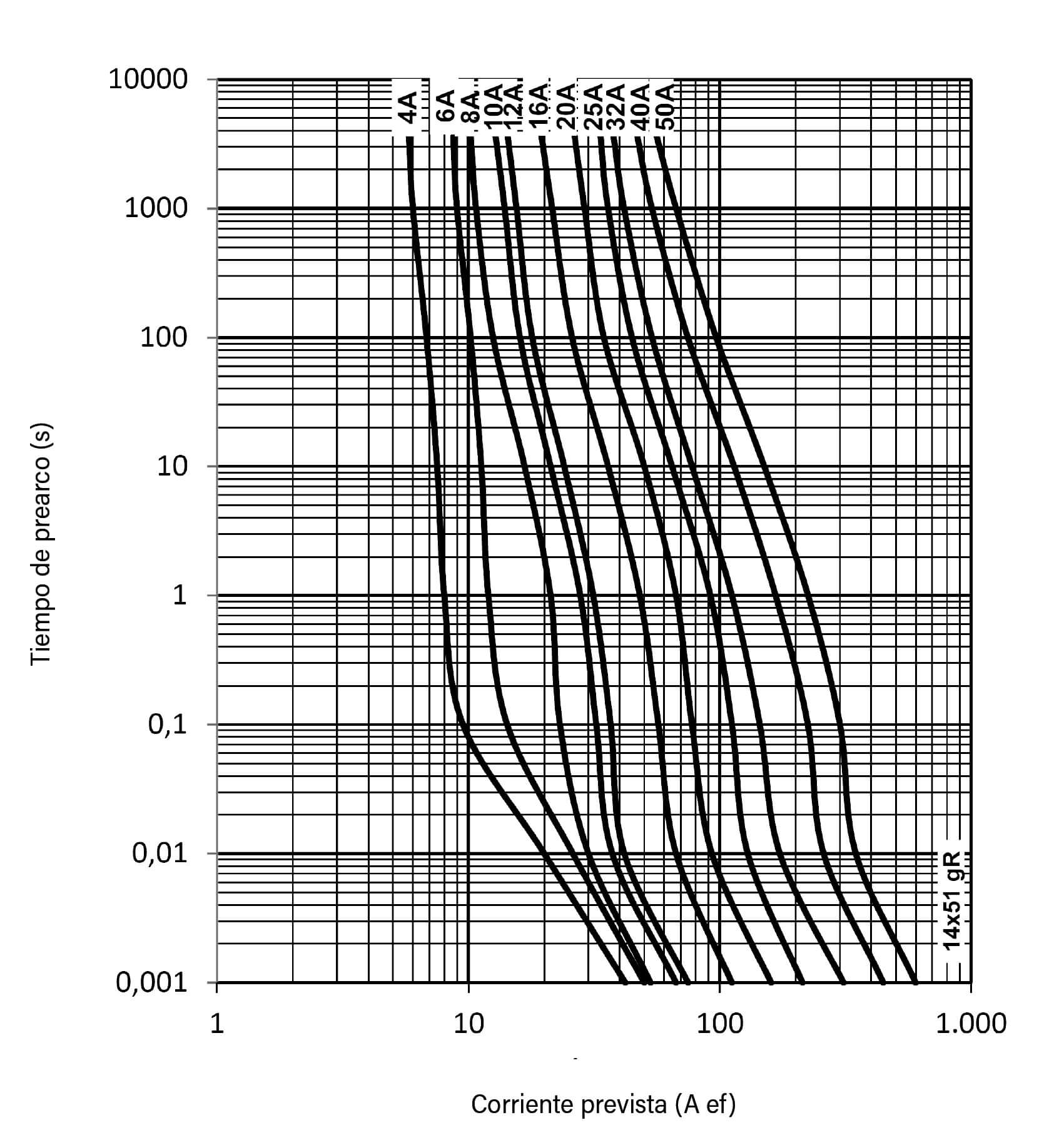

Características t-I

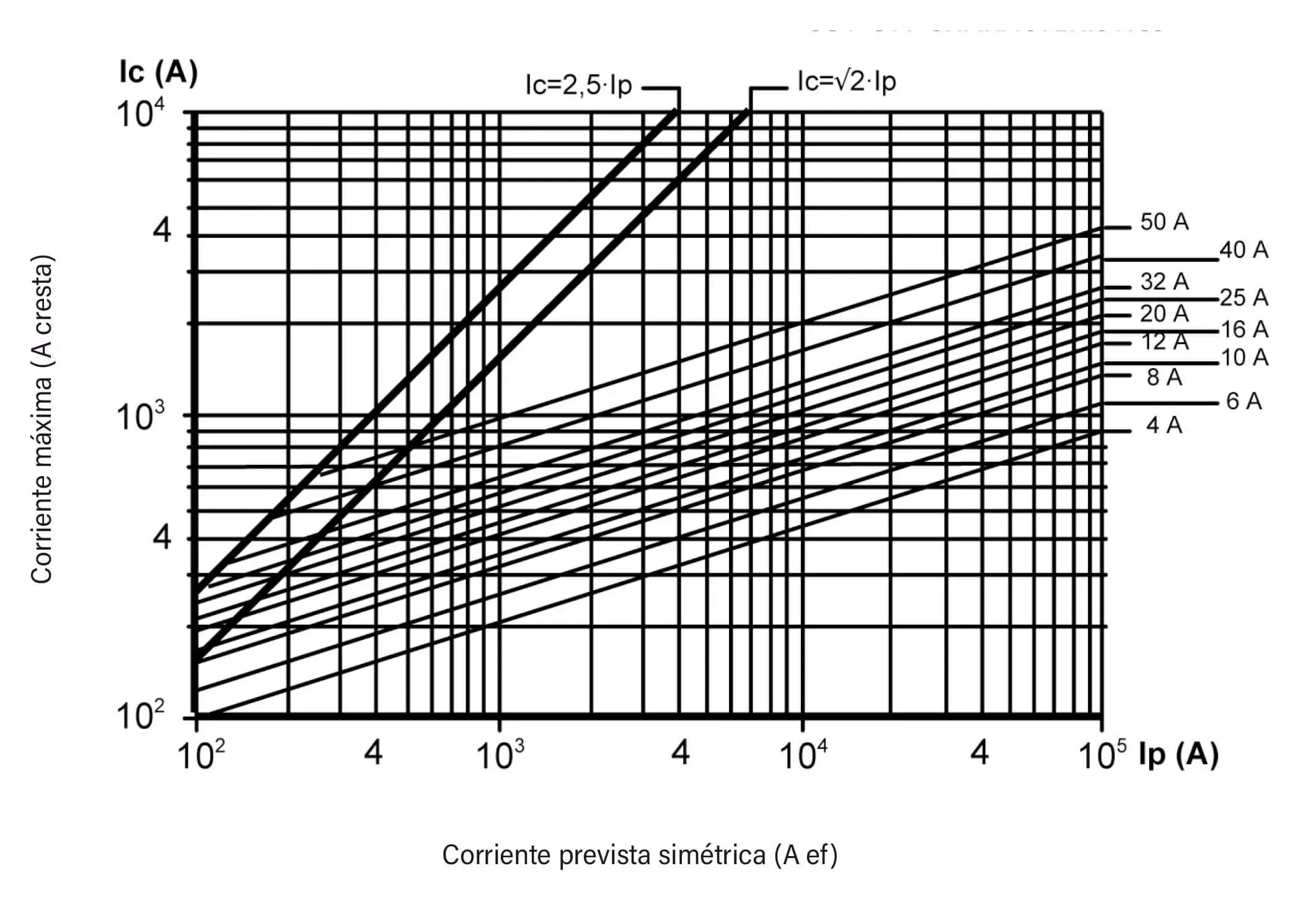

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCia POTENCIA DISIPADA In
(W)
POTENCIA DISIPADA 0,8·In
(W)
I2t PREARCO
(A2s)
I2t 690V
(A2s)
4 492014 2,94 1,56 5,6 17
6 492015 4,2 2,25 16 48
8 492016 2 1,18 3,8 30
10 492017 2,52 1,41 5,9 47
12 492018 3,54 1,95 8,4 68
16 492019 4,83 2,67 15 120
20 492020 5,4 2,91 27 170
25 492021 6 3,38 53 333
32 492022 6,93 3,72 108 679
40 492023 7,52 4,13 211 1331
50 492024 9,8 5,36 350 2200
* Mismos datos para gama CON PERCUTOR.

Compatible

14x51 Base portafusibles PMX 14×51 Base abierta BAC
U 690V AC
750V DC
690V AC
In 50A 50A

Otros tamaños

U 690V AC 690V AC
IN 1A...32A 20A...100A
Poder de corte 200kA
30kA @440V DC
200kA
30kA @440V DC
