Referencias
| TAMAÑO | Un (V DC) | In (A) | REFERENCIA |
|---|---|---|---|
| 10/14x85 | 1500V | 20 | 492250 |
| 25 | 492255 | ||
| 30 | 492260 | ||
| 32 | 492262 |
Datos técnicos
| Tensión asignada | 1500V DC |
| Corriente asignada | 20A...32A |
| Poder de corte asignado | 10kA |
| Categoría de utilización | gPV |
| Corriente mínima de interrupción | 1,35·In |
| Corriente de no fusión | 1,13·In |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant
Dimensiones
| A | B | C |
| 10,3 | 85 | 14,3 |
Peso 28gr

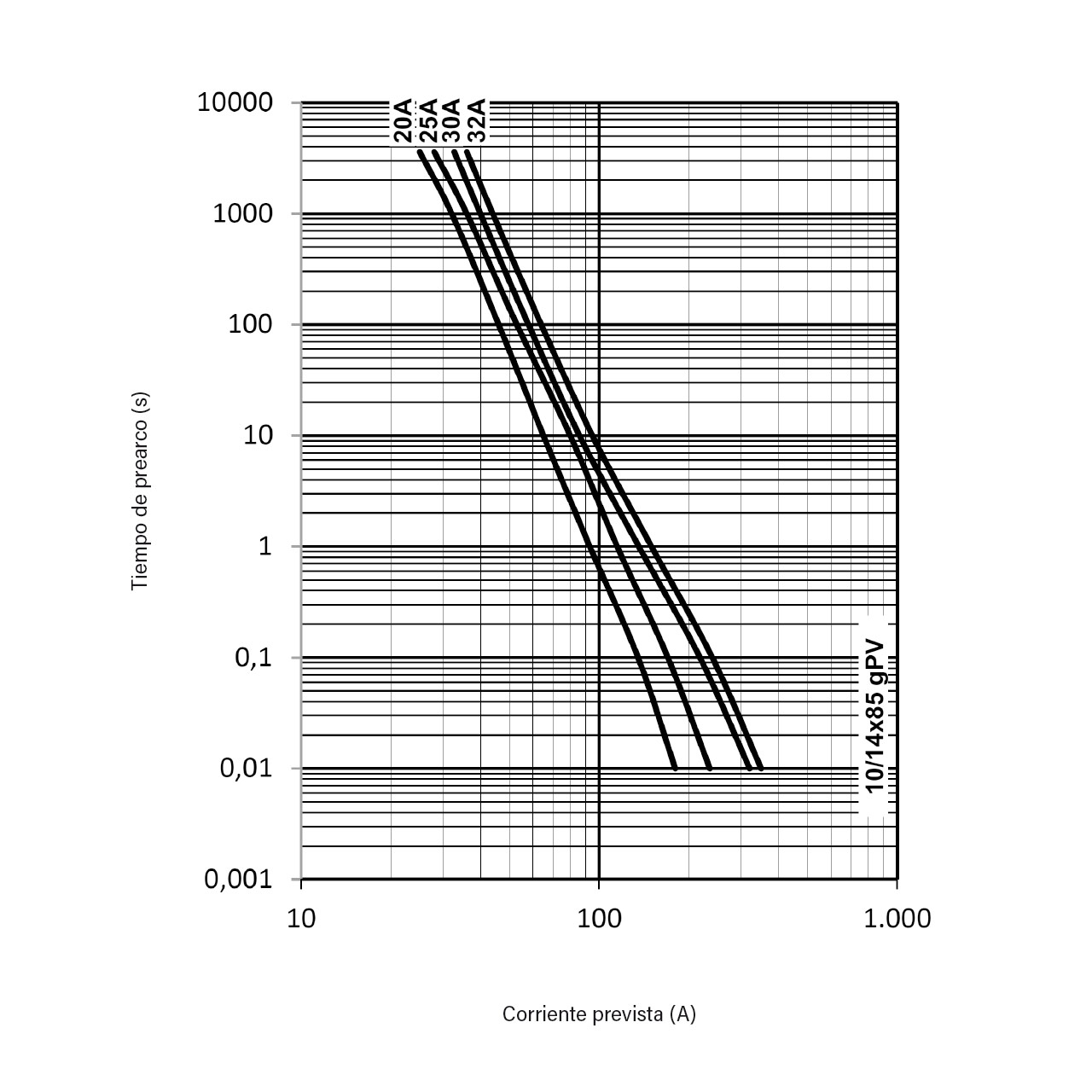

Características t-I
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W @ 0,7 In) |
POTENCIA DISIPADA (W @ In) |
I2t PREARCO (A2s) |
I2t TOTAL (A2s) |
|---|---|---|---|---|---|
| 20 | 492250 | 2,4 | 6,1 | 67 | 221 |
| 25 | 492255 | 2,5 | 6,3 | 136 | 452 |
| 30 | 492260 | 3 | 8 | 220 | 730 |
| 32 | 492262 | 3,3 | 9 | 267 | 885 |
Compatible
 |
|
| Base portafusibles PML PV | |
| U | 1500V DC |
| In | 32 A |
Otros tamaños
 |
 |
 |
 |
|
| NUEVO | ||||
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 1000V DC | 1100V DC 1000V DC |
1500V DC 1200V DC |
1500V DC |
| IN | 1A...20A | 15A | 20A 25A | 32A |
2A...16A 20A | 25A |
40A...60A |
| Poder de corte | 30kA | 10kA 30kA |
30kA 10kA |
30kA |
| Certificados |  |
|
||
