Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SIN PERCUTOR

CON PERCUTOR

10x38 690V 1 492000 -
2 492001 -
3 492002 -
4 492003 -
6 492004 -
8 492005 -
10 492006 -
12 492007 -
16 492008 -
20 492009 -
25 492010 -
32 492011 -

Datos técnicos

Tensión asignada 690V AC
440V DC (L/R=10ms)
Corriente asignada 1A...32A
Poder de corte asignado 200kA @690V AC
30kA @440V DC
Categoría de utilización gR
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento * -40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13

RoHS Compliant

Dimensiones

Peso  8gr

Certificados

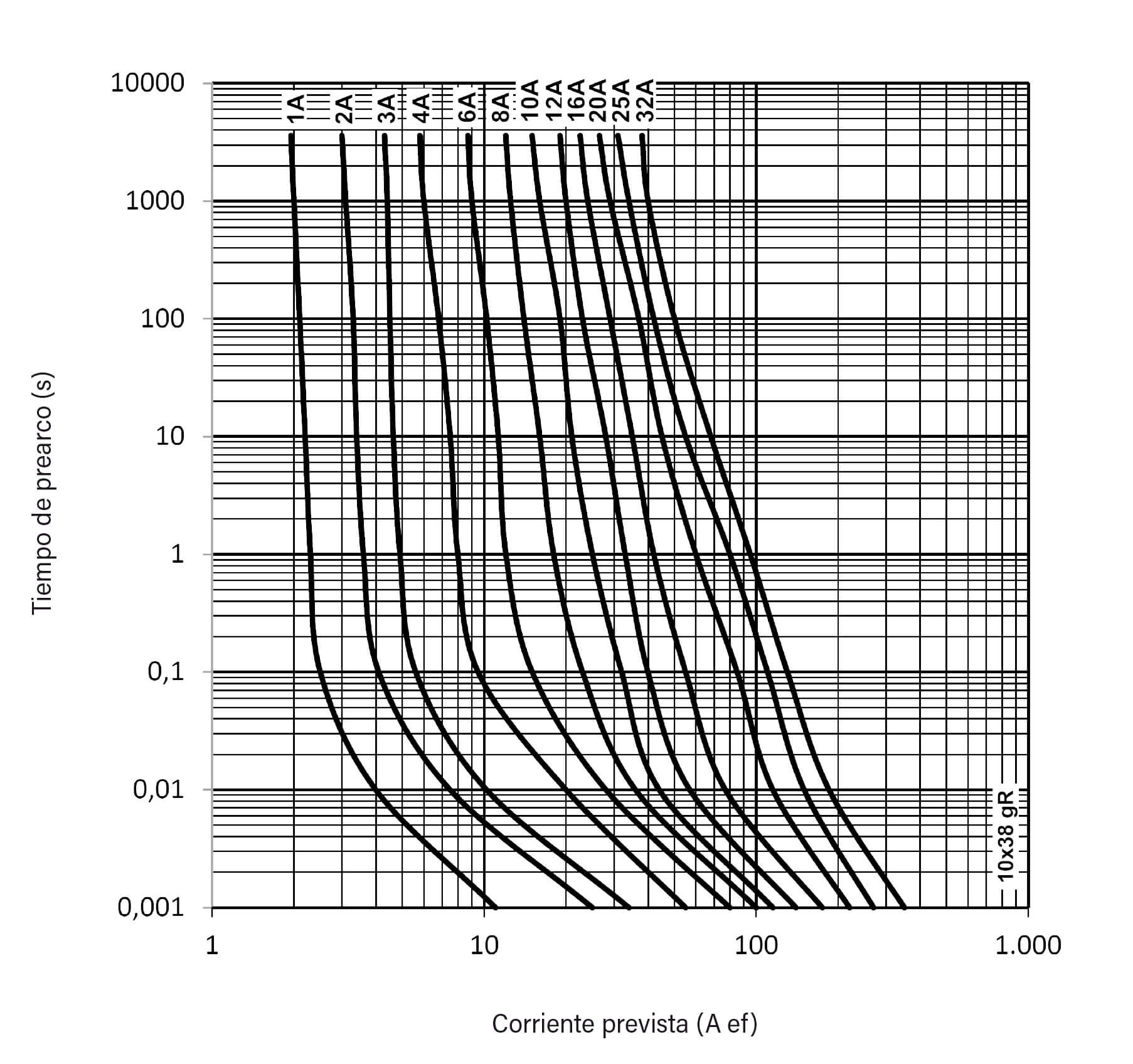

Características t-I

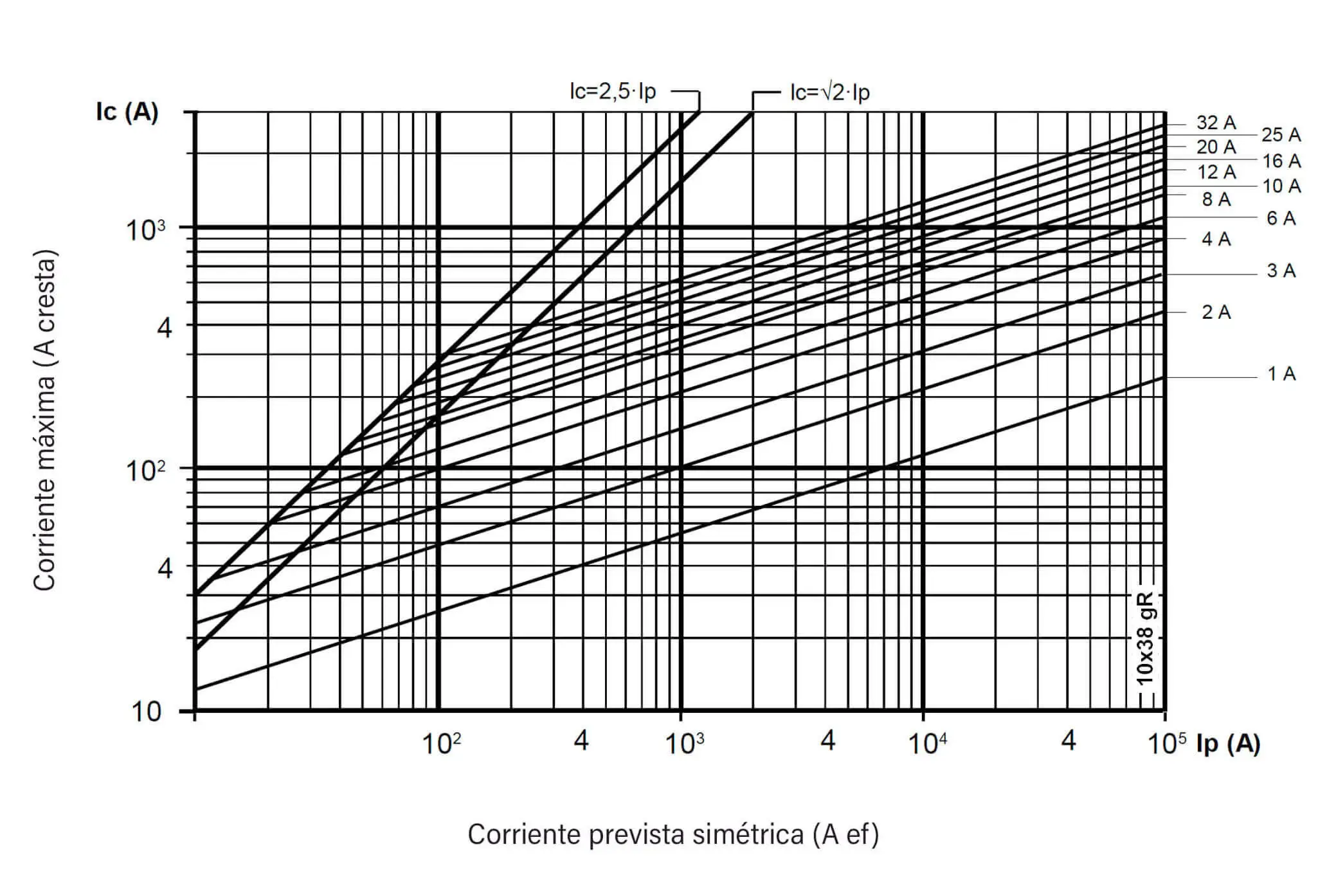

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)
REFERENCiA POTENCIA DISIPADA In
(W)
POTENCIA DISIPADA 0,8·In
(W)
I2t PREARCO
(A2s)
I2t 690V
(A2s)
1 * 420000 0,75 0,45 0,2 1,2
2 420001 1,4 0,75 0,8 2,6
3 492002 1,7 0,95 2,5 8,0
4 492003 2,05 1,13 5,6 17
6 492004 3 1,56 16 48
8 492005 1,68 0,97 4,3 38
10 492006 2,09 1,20 6,6 59
12 492007 2,99 1,69 9,6 84
16 492008 4,27 2,31 17 150
20 492009 5,35 2,86 23,5 200
25 492010 5,52 2,94 60,2 512
32 492011 7,43 3,82 94 800
* Sin certificado UL.

Compatible

10x38 Base portafusibles PMX 10×38 Base abierta BAC
U 690V AC
750V DC
690V AC
In 32A 32A

Otros tamaños

U 690V AC 690V AC
IN 4A...50A 20A...100A
Poder de corte 200kA
30kA @440V DC
200kA
30kA @440V DC
Certificados
