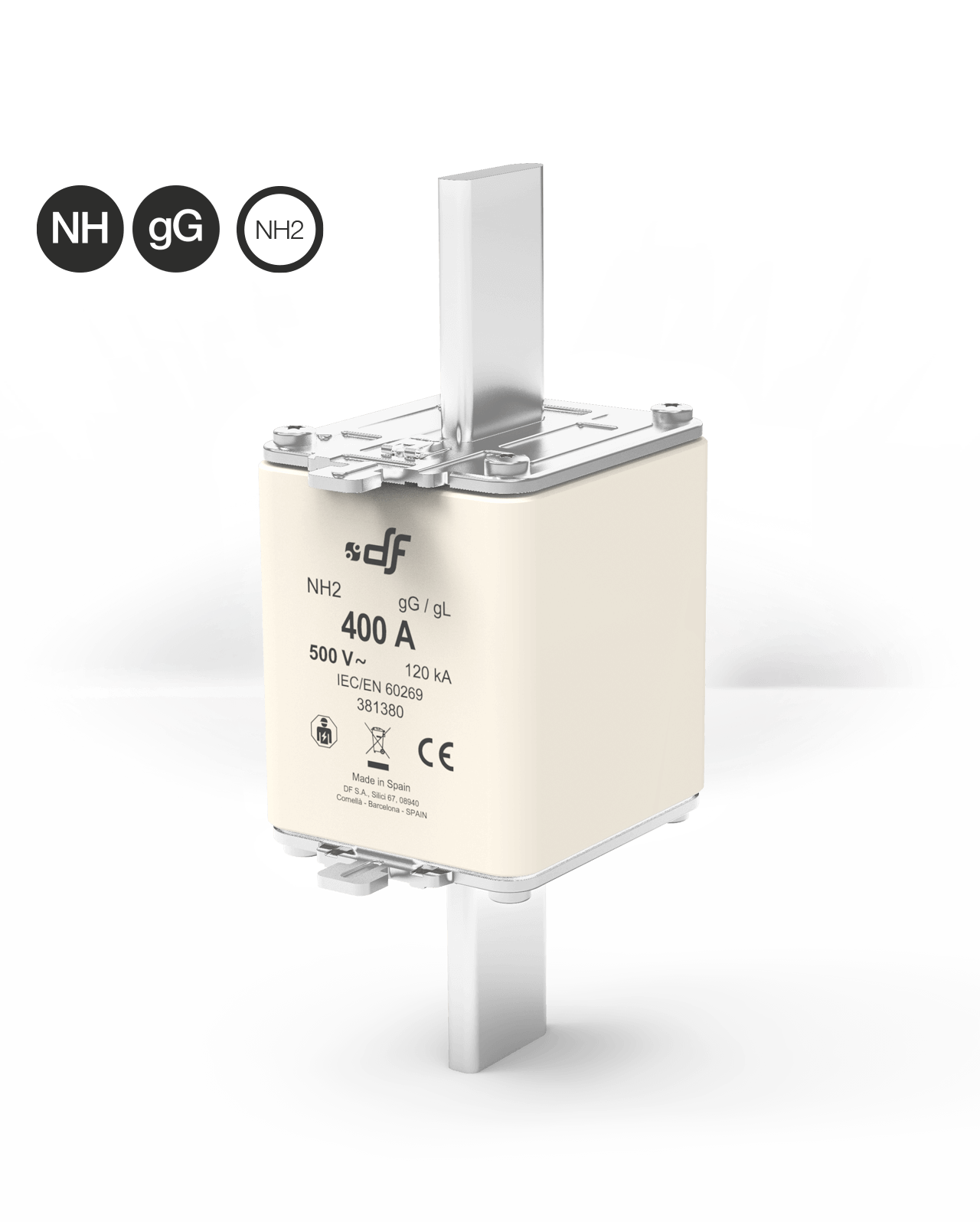

Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA | |
| NHC2 |  |
500V | 63 | 381325 |
| 80 | 381330 | |||
| 100 | 381335 | |||
| 125 | 381340 | |||
| 160 | 381345 | |||
| 200 | 381350 | |||
| 224 | 381355 | |||
| 250 | 381360 | |||
| NH2 |  |
500V | 315 | 381370 |
| 355 | 381375 | |||
| 400 | 381380 | |||
| 425 * | 381385 | |||
| 500 * | 381390 | |||
| NH2 CON PERCUTOR |
 |
500V | 125 | 395340 |
| 160 | 395340 | |||
| 200 | 395345 | |||
| 224 | 395350 | |||
| 250 | 395355 | |||
| 315 | 395360 | |||
| 355 | 395370 | |||
| 400 | 395380 | |||
| 425 * | 395385 | |||
| 500 * | 395390 | |||
| * Fusibles sobrecalibrados | ||||
Datos técnicos
| Tensión asignada | 500V AC +10% |
| Corriente asignada | 63A...500A |
| Poder de corte asignado | 120kA |
| Clase | gG |
| Frecuencia asignada | 42...62Hz |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
RoHS Compliant
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L | |
| NHC2 | 68 | 62 | 71,5 | 150 | 15 | 10 | 9,5 | 6 | 39 | 48 | 52 | 72 |
| NH2 | 68 | 62 | 71,5 | 150 | 25 | 10 | 9,5 | 6 | 53 | 48 | 60 | 72 |
| * Solo para fusibles talla NH4 | ||||||||||||
Peso 470gr (NHC2) | 620gr (NH2)
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
| 68 | 62 | 71,5 | 150 | 25 | 10 | 9,5 | 6 | 53 | 48 | 60 | 72 | 15 | 28,5 | 19 | 14,5 |
| * Solo para fusibles talla NH4 | |||||||||||||||
Peso 620gr
Características t-I
Características de limitación
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W) |
I2t PREARCO ≈ 4 ms (A2s) |
I2t TOTAL 230V (A2s) |
I2t TOTAL 400V (A2s) |
I2t TOTAL 500V (A2s) |
|---|---|---|---|---|---|---|
| 63 | 381325 | 6,3 | 5700 | 16600 | 15800 | 22000 |
| 80 | 381330 | 7,9 | 9838 | 18600 | 29823 | 39350 |
| 100 | 381335 | 8,2 | 20400 | 38600 | 61692 | 81800 |
| 125 | 381340 | 10,3 | 40500 | 70900 | 107301 | 136895 |
| 160 | 381345 | 13,1 | 78400 | 137000 | 207711 | 265000 |
| 200 | 381350 | 16,6 | 98100 | 159600 | 228666 | 282540 |
| 224 | 381355 | 18,6 | 138300 | 225000 | 322455 | 398400 |
| 250 | 381360 | 20,6 | 169000 | 274700 | 393447 | 486000 |
| 315 | 381370 | 26,7 | 236700 | 435300 | 682917 | 890000 |
| 355 | 381375 | 29,0 | 290960 | 535100 | 839445 | 1094000 |
| 400 | 381380 | 32,3 | 444000 | 816600 | 1281297 | 1670000 |
| 425 | 381385 | 35,2 | 589800 | 998400 | 1473145 | 1851960 |
| 500 | 381390 | 40,0 | 900000 | 1523400 | 2247948 | 2826000 |
| * Mismos datos para la gama CON PERCUTOR. | ||||||
Compatible
 |
 |
 |
|
| NH2 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 690V 800V |
250V AC | 1000V DC |
| In | 400 A | 5 A | |
Otros tamaños
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|---|
| U | 500V | 500V | 500V | 500V | 500V | 500V |
| IN | 2A...100A | 125A | 160A | 6A...250A | 50A...355A | 250A...800A | 315A...1250A |
| Poder de corte | 120kA | 120kA | 120kA | 120kA | 120kA | 120kA |
