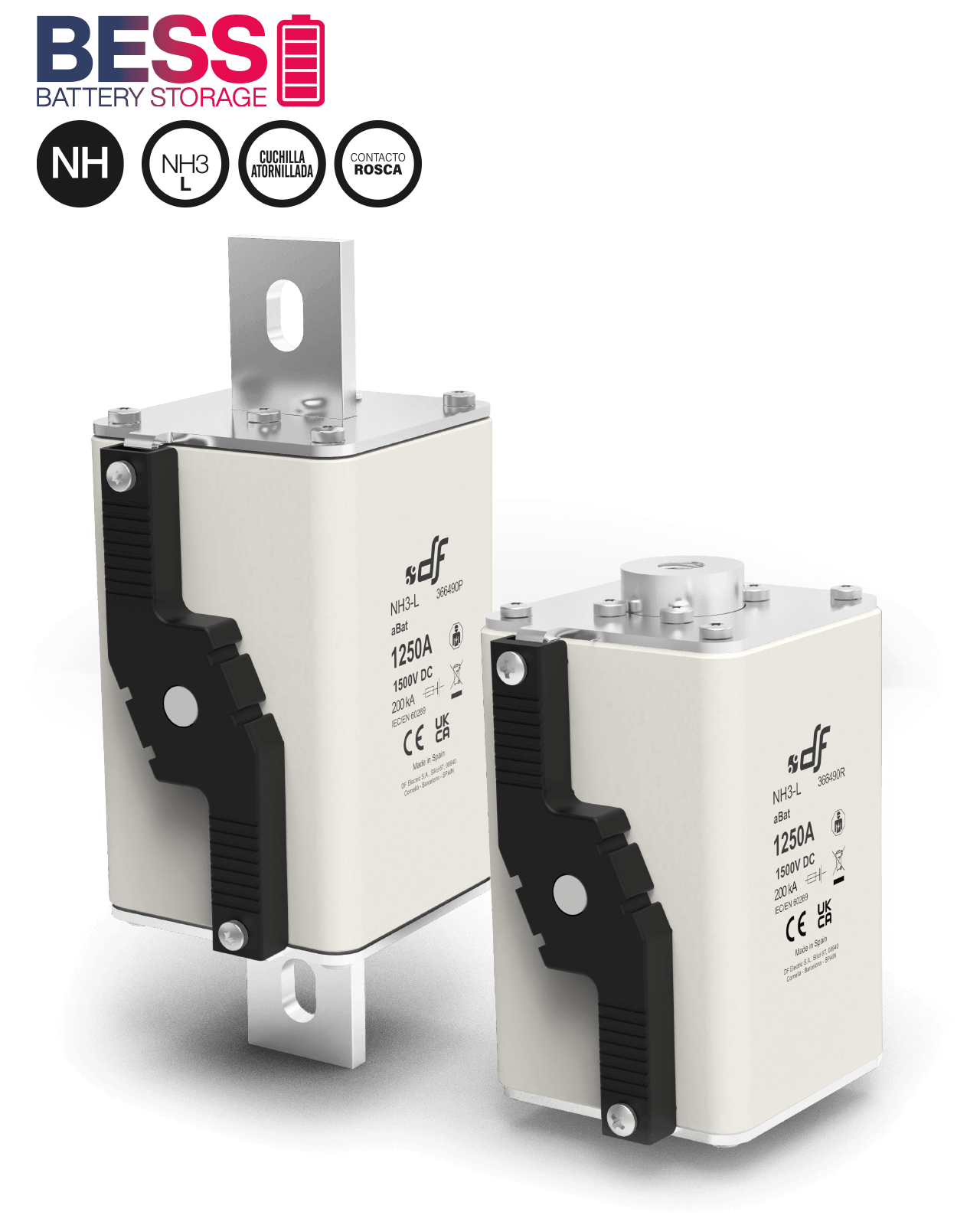

NH3 L fusible aBat 1500V DC

NUEVO



Descargar ficha técnica

REF 366463P / 368425P / 366467P / 366470P / 366472P / 366475P / 366480P / 366485P / 366487P / 366490P / 366463R / 368425R / 366467R / 366470R / 366472R / 366475R / 366480R / 366485R / 366487R / 366490R

Referencias

TAMAÑO Un (V DC) In (A) REFERENCIA
CUCHILLA ATORNILLADA CONTACTO ROSCA
NH3 L 1500V
L/R ≤ 3ms		 450 366463P 366463R
500 366465P 366465R
550 366467P 366467R
630 366470P 366470R
700 366472P 366472R
800 366475P 366475R
900 366480P 366480R
1000 366485P 366485R
1100 366487P 366487R
1250 366490P 366490R

Datos técnicos

Tensión asignada 1500V DC
L/R ≤ 3ms
Corriente asignada 450A...1250A
Poder de corte asignado 200kA
Clase aBat
Corriente mínima interrupción 10·In
Altitud máxima * 2000 m
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento ** -40°C ... 80°C
* Para altitudes superiores a 2.000 m es necesario aplicar un coeficiente de corrección sobre la corriente máxima (consultar).
** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC 60269-7
UL248-1
UL248-21
RoHS Compliant

Dimensiones

Peso  2,20kg

Peso  2,18kg

Características t-I

Potencias disipadas

CORRIENTE ASIGNADA
(A)		 REFERENCIA POTENCIA DISIPADA
BLADE CONTACT		 POTENCIA DISIPADA
FLUSH END CONTACT		 I2t PREARCO
(A2s)		 I2t TOTAL
(A2s)
450 366463P-R 130 120 79200 216380
500 366465P-R 150 142 107800 294520
550 366467P-R 160 153 140800 384680
630 366470P-R 205 198 163300 446140
700 366472P-R 240 230 220000 601070
800 366475P-R 255 240 316800 865540
900 366480P-R 280 256 431220 1178000
1000 366485P-R 310 270 563220 1538700
1100 366487P-R 325 285 712830 1947400
1250 366490P-R 340 295 1079790 2950000
