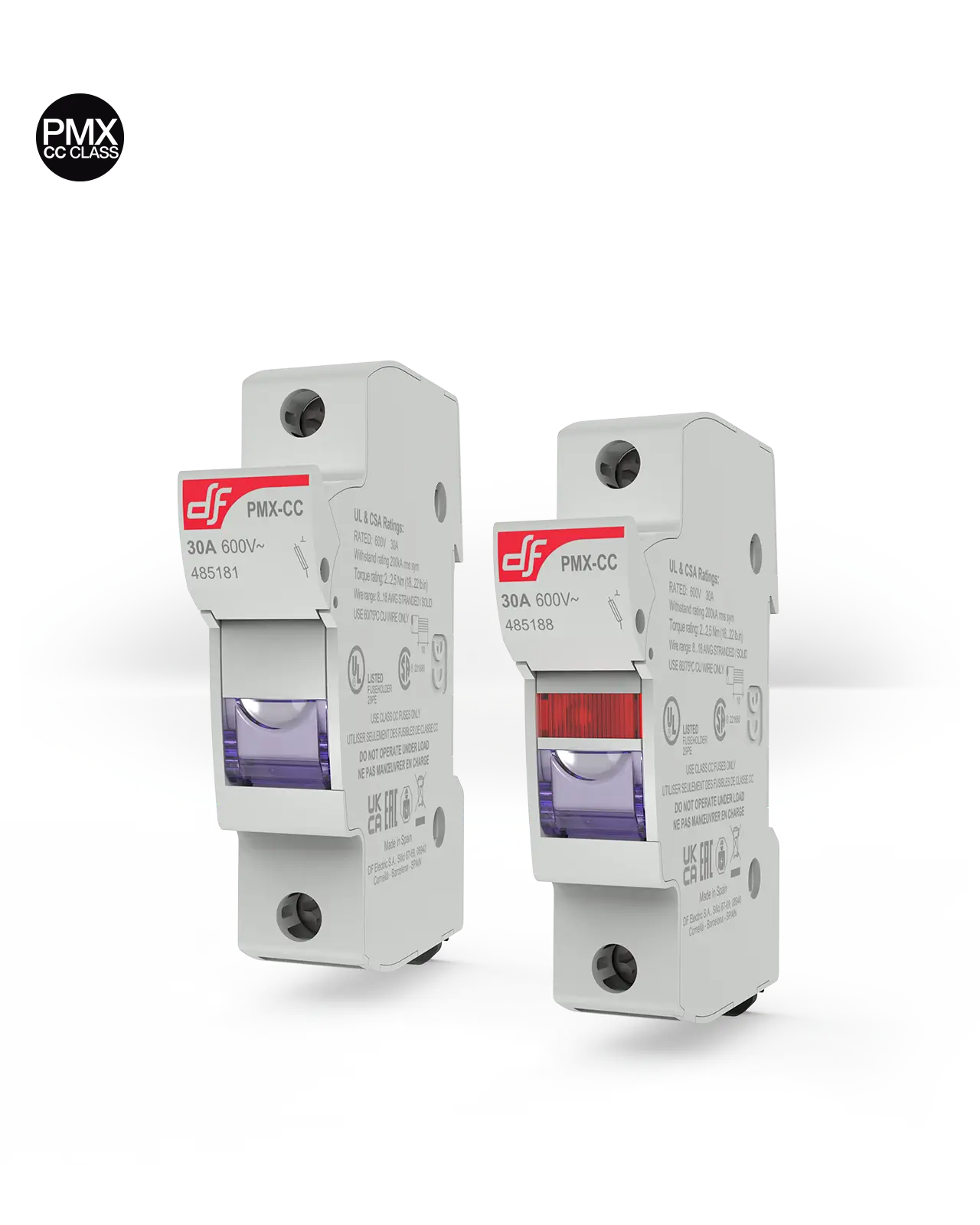

Bases portafusibles PMX CC
Bases portafusibles industriales para fusibles cilíndricos clase CC
Diseño compacto, de dimensiones reducidas. Zonas de ventilación optimizadas para una mejor disipación del calor. Fabricadas con materiales de calidad. Contactos de cobre electrolítico plateados. Materiales plásticos autoextinguibles y de alta resistencia a la temperatura. Todos los materiales utilizados son conformes a la Directiva europea RoHS (Restricción de ciertas sustancias peligrosas en el material eléctrico) así como libres de halógenos.
Amplia gama de accesorios disponible.
Referencias
| TAMAÑO | Un | In | POLOS | REFERENCIA | |
|---|---|---|---|---|---|
SIN INDICADOR |
CON INDICADOR |
||||
| CC Class | 600V | 30A | 1P | 485181   |
485188 |
| 2P | 485184 |
485190 |
|||
| 3P | 485185 |
485191 |
|||
Datos técnicos
| Corriente asignada | 30A |
| Tensión asignada | 600V |
| Potencia disipable asignada | 3W |
| Rigidez dielectrica | 2200V |
| Índice de protección * | IP20 |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Para obtener un grado IP20 con protección de cable de Ø ≤4,5mm, utilizar el accesorio de protección especial. | |
Normas
UL4248-1
UL4248-4
UL486E Terminales de conexión
CSA C22.2 Nº 4248-1 Portafusibles
CSA 22.2 Nº 65 Terminales de conexión
Certificados
Dimensiones
| 1P | 2P | 3P |
| 57gr | 114gr | 171gr |
Accesorios
Ensamblado multipolar
Sistema estándar de DF, 2 clips y 1 pasador entre cada unión entre polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza para unión multipolar |
| 485050 | Pasador para unión multipolar |
Identificación con etiqueta
Abrir la pieza porta-etiquetas con la base totalmente cerrada, posicionar la etiqueta en el interior y cerrar. Medidas etiqueta: 11x9mm.
Protección IP20 especial
Posicionar el reductor en las entradas de cable cuando se quiera conseguir un grado de protección IP20 con cables finos.
| REFERENCIA | DESCRIPCIÓN |
| 485052 | Accesorio protección especial IP20 |
Accesorio separador fases
El accesorio aumenta la distancia entre fases en conjuntos multipolares.
| REFERENCIA | DESCRIPCIÓN |
| 485053 | Accesorio separador fases |
Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el
grado de protección.
| REFERENCIA | DESCRIPCIÓN |
| 485656 | Accesorio protección tornillos |
Bloqueo de la base
Sistemas para evitar la maniobra y conexión, con la base abierta o cerrada.
| REFERENCIA | DESCRIPCIÓN |
| 485051 | Accesorio de bloqueo |
Instrucciones reemplazo indicador de fusión
