Redefiniendo la Protección de Semiconductores
En el ámbito de la electrónica de potencia, proteger los dispositivos semiconductores es fundamental. Estos componentes, esenciales en sistemas como inversores, SAI (UPS) y variadores de velocidad, son extremadamente sensibles a sobrecorrientes y cortocircuitos.
Los métodos tradicionales de protección a menudo no son suficientes, lo que puede provocar fallos en el sistema y costosos tiempos de inactividad. Ahí es donde entran los fusibles Rapidplus® SQB de DF Electric: una solución innovadora diseñada específicamente para la protección de semiconductores.
La serie Rapidplus® SQB destaca por su acción ultrarrápida, que garantiza una energía de paso mínima y una protección óptima de los componentes sensibles. Con una tensión nominal de 690V CA y corrientes de entre 80A y 1400A, estos fusibles están diseñados para aplicaciones de alto rendimiento. Su diseño incorpora arena compactada y elementos de plata pura, proporcionando un excelente control del arco eléctrico y una alta capacidad de corte.
Este artículo explora el rendimiento técnico de la serie Rapidplus® SQB, sus características, aplicaciones y cómo establece un nuevo estándar en la protección de semiconductores.
Principales Características de los Fusibles Rapidplus® SQB
Los fusibles Rapidplus® SQB no son solo rápidos: están diseñados para ofrecer precisión, fiabilidad y resistencia. Estos fusibles de cuerpo cuadrado están optimizados para la exigente dinámica de los circuitos de semiconductores, asegurando una desconexión rápida ante sobrecorrientes para proteger los componentes electrónicos delicados.
Detalles clave:
Actuación ultrarrápida
La característica distintiva de los Rapidplus® SQB es su tiempo de respuesta extremadamente rápido. En entornos con semiconductores, donde cada milisegundo cuenta, actúan de inmediato para interrumpir la avería y aislar los componentes afectados, evitando fallos en cadena.
Bajos valores I²t (energía de paso)
Cuanto menor sea el I²t, menos energía se transfiere al circuito durante un fallo. Estos fusibles están diseñados para minimizar dicha energía, algo esencial para mantener la integridad de los semiconductores de potencia. Además, reducen el impacto térmico, alargando la vida útil del equipo y reduciendo paradas inesperadas.
Alta capacidad de corte: 120kA
Pueden interrumpir corrientes de fallo muy elevadas, hasta 120kA, garantizando la seguridad total del sistema ante fallos catastróficos como cortocircuitos por fallos en componentes, errores de cableado o sobretensiones externas.
Materiales de construcción de alta calidad
Fabricados con elementos de plata pura y arena compactada, ofrecen una excelente extinción del arco eléctrico. Esta combinación mejora el rendimiento y garantiza una operación estable y consistente en distintos entornos eléctricos.
Opciones de montaje variadas
Disponibles con conexiones de contacto de cuchilla y extremos planos, son compatibles con una amplia gama de portafusibles y sistemas, facilitando su instalación para fabricantes, instaladores y equipos de mantenimiento.

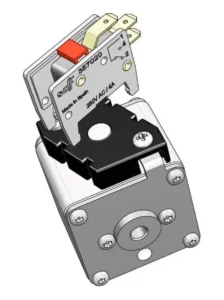

Montaje directo de microruptor

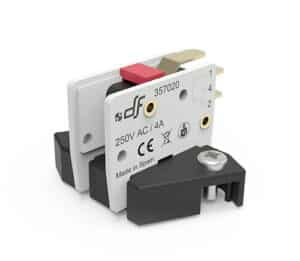

Estos fusibles pueden equiparse con un microruptor montado directamente sobre el propio fusible. Este microinterruptor opcional permite la señalización eléctrica remota del funcionamiento del fusible, facilitando su integración en sistemas de control y supervisión.
El microruptor se instala de forma segura en el cuerpo del fusible y se activa cuando el indicador de disparo se expulsa debido a la actuación del fusible. Esto proporciona una señal de retroalimentación fiable e inmediata, especialmente útil en aplicaciones donde los fusibles no son fácilmente visibles o donde es necesario minimizar el tiempo de inactividad mediante la detección de fallos en tiempo real y la automatización del sistema.
“La arquitectura avanzada de los fusibles Rapidplus® SQB está diseñada para satisfacer la precisión y velocidad que exige la electrónica de potencia moderna.”
— Josep Durante. Responsable I+D de DF Electric
Aplicaciones en Electrónica de Potencia
La versatilidad y rendimiento de los fusibles Rapidplus® SQB los hacen ideales para una amplia gama de aplicaciones industriales y comerciales:
Rectificadores de Potencia
En los circuitos de rectificación que convierten corriente alterna (CA) en corriente continua (CC), los fusibles Rapidplus® SQB protegen diodos, tiristores e IGBT frente a corrientes de sobretensión y transitorios eléctricos. Su rapidez es esencial para evitar esfuerzos térmicos y fallos prematuros en estos entornos de alta frecuencia.
Sistemas de Alimentación Ininterrumpida (SAI/UPS)
Un SAI es tan fiable como su circuito de protección. Estos fusibles garantizan que los sistemas críticos de alimentación ininterrumpida sigan operativos ante anomalías, aislando rápidamente los fallos y manteniendo el suministro a sistemas sensibles como servidores, centros de datos y equipos médicos.
Variadores de Frecuencia y Arrancadores Suaves
Los fusibles Rapidplus® SQB son ideales para variadores de frecuencia (VFD) y arrancadores suaves. Su baja energía de paso protege los transistores de potencia y convertidores durante picos de arranque y de operación, reduciendo costes de mantenimiento y tiempos de inactividad.
Inversores Fotovoltaicos
Los sistemas solares requieren protección de actuación rápida debido a la variabilidad de la energía solar y a las fluctuaciones de red. Estos fusibles son ideales para inversores fotovoltaicos, asegurando una desconexión segura ante fallos por retroalimentación o averías del inversor.
Inversores de Soldadura y Automatización Industrial
En aplicaciones de soldadura de alta corriente o en líneas industriales automatizadas, un fusible no solo debe proteger, sino hacerlo sin interrumpir innecesariamente las operaciones. La precisión de los Rapidplus® SQB minimiza disparos falsos y maximiza el tiempo de actividad.
Sea cual sea la plataforma electrónica—solar, industrial o digital—los fusibles Rapidplus® SQB ofrecen protección precisa donde más se necesita.
Normativas y Estándares
La seguridad, fiabilidad y compatibilidad global definen el valor de un fusible, y Rapidplus® SQB cumple o supera los principales estándares internacionales:
-
Cumplimiento con IEC/EN 60269-1 y 60269-4:
Estas normas europeas definen el rendimiento de los fusibles de baja tensión utilizados en aplicaciones industriales. Al cumplir con estos estándares, los Rapidplus® SQB garantizan una alta consistencia en la interrupción de fallos, la extinción del arco eléctrico y la seguridad operativa en sistemas dentro de la UE.
-
Cumplimiento con RoHS (Restricción de Sustancias Peligrosas):
Además del rendimiento eléctrico, la responsabilidad medioambiental también es importante. Estos fusibles se fabrican conforme a las directivas RoHS, asegurando que no se utilicen materiales peligrosos como plomo, mercurio o cadmio.
-
Fabricados según los estándares de calidad ISO 9001:
Los procesos de producción de DF Electric para la serie Rapidplus® siguen estrictos protocolos de control de calidad, garantizando que cada fusible enviado cumpla con rigurosos criterios de durabilidad, rendimiento y seguridad.
“Con base en estándares internacionales, los Rapidplus® SQB son de uso global y máxima confianza.”
— Miquel Perez. Responsable de Laboratorio de DF Electric
Ventajas Competitivas
Lo que diferencia a los Rapidplus® SQB no es solo su rendimiento, sino cómo lo convierten en beneficios reales:
1. Diseño superior de extinción de arco
El uso de arena de cuarzo solidificada y elementos de plata pura otorga a los Rapidplus® SQB una ventaja significativa al limitar la duración del arco eléctrico y mantener la estabilidad del sistema durante fallos. Esto los hace más fiables bajo condiciones de estrés en comparación con los fusibles convencionales rellenos de arena o con espacio de aire.
2. Rango operativo más amplio
Con rangos de corriente desde 80A hasta 1400A y soporte de tensión de hasta 690V CA, estos fusibles cubren una amplia gama de aplicaciones. Muchos competidores necesitan varias líneas de producto para ofrecer lo que Rapidplus® proporciona en una sola serie.
3. Preparados para el mercado global
Al cumplir con las normativas IEC y UL, y ofrecer contactos tipo cuchilla y extremos planos, la serie Rapidplus® SQB puede utilizarse a nivel mundial sin necesidad de personalización, lo que reduce la complejidad de inventario y simplifica la logística para los fabricantes de equipos (OEM).
4. Coste total de propiedad
Aunque el precio inicial de los fusibles de alta velocidad puede variar considerablemente, la serie Rapidplus® SQB reduce el coste total del sistema gracias a su durabilidad superior, menores necesidades de mantenimiento y menos ciclos de reemplazo, debido a su diseño robusto y eficiencia en materiales.
Cuando el rendimiento, la flexibilidad y la fiabilidad son clave, Rapidplus® SQB demuestra que no es solo otro fusible: es una mejora estratégica en protección.
Una Nueva Era en Protección de Semiconductores
La serie Rapidplus® SQB de DF Electric representa un avance significativo en el campo de la protección de semiconductores. Su combinación de capacidad de actuación ultrarrápida, alta capacidad de corte y cumplimiento de normativas internacionales la convierte en una opción ideal para los sistemas electrónicos de potencia modernos. Al integrar estos fusibles en tus aplicaciones, garantizas una mayor seguridad, fiabilidad y rendimiento.
Para más información, visita la página de producto de la serie de fusibles Rapidplus® SQB.
