Protección eléctrica en sistemas de almacenamiento energético BESS: claves para una instalación segura

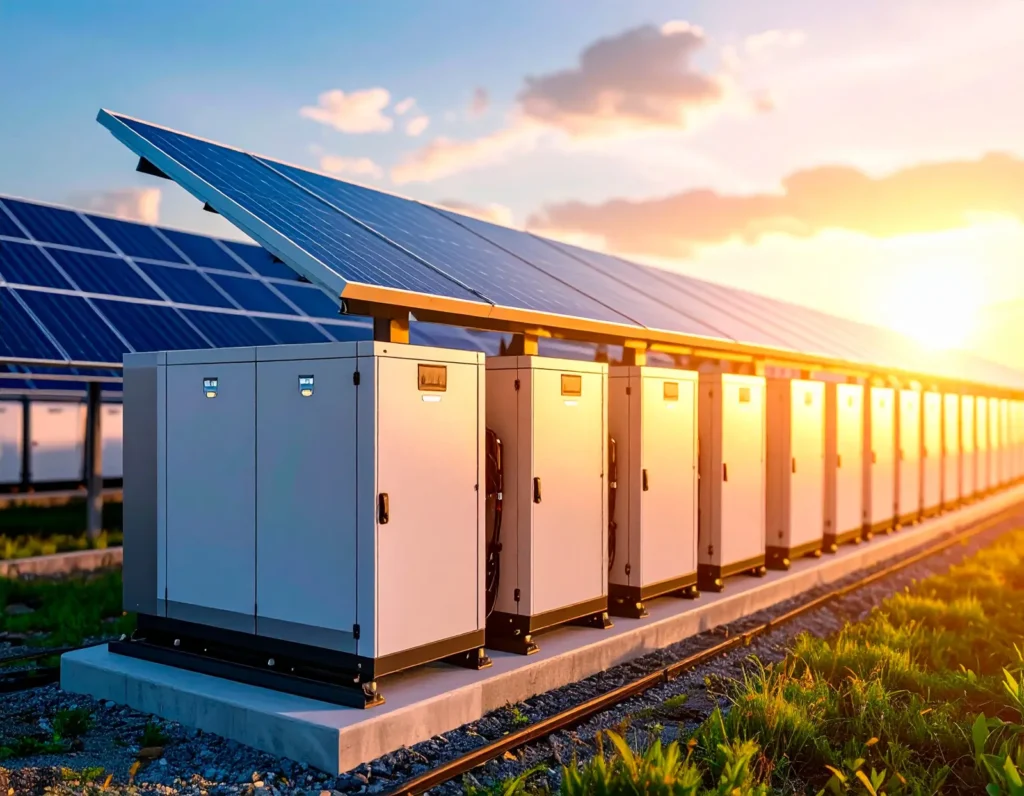

Los sistemas de almacenamiento energético (BESS) se han convertido en un componente clave en la transición hacia una red eléctrica más flexible y sostenible. Su función de estabilizar la red, almacenar excedentes de renovables y garantizar suministro en momentos críticos los convierte en infraestructuras altamente estratégicas. Sin embargo, su complejidad técnica y elevada densidad energética implican también riesgos que no pueden subestimarse.

Un sistema BESS concentra grandes cantidades de energía en un espacio relativamente reducido, lo que genera condiciones de operación de alta exigencia técnica, entre ellas:

• Tensiones elevadas en corriente continua (DC)que pueden alcanzar hasta 1500 VDC en aplicaciones utility scale.
• Ciclos intensivos de carga y descarga, que someten a las celdas y conexiones eléctricas a un esfuerzo constante.
• Integración con inversores, PCS, cuadros de protección y redes inteligentes, donde cualquier fallo puede tener un efecto en cascada.
• Entornos de operación críticos(hospitales, centros de datos, estaciones de recarga), donde la continuidad eléctrica es innegociable.

En este contexto, los fusibles y dispositivos de protección deben estar diseñados específicamente para corriente continua. La diferencia con aplicaciones en corriente alterna (AC) es crucial: mientras que en AC la corriente se interrumpe de forma natural con cada cruce por cero, en DC la corriente no se detiene de manera espontánea, lo que convierte al corte seguro del arco eléctrico en un desafío técnico mayor.

Un fusible no adaptado para DC podría fallar en condiciones de sobrecarga o cortocircuito, con consecuencias graves tanto para la seguridad de las personas como para la integridad de las baterías y la electrónica de potencia asociada.

De ahí la necesidad de soluciones como la gama BATTERY de DF Electric, desarrollada para ofrecer:

• Capacidades de corte elevadas en DC, incluso en escenarios de alta corriente de fallo.
• Baja disipación térmica, contribuyendo a la eficiencia energética global del sistema.
• Durabilidad y fiabilidad a largo plazo, adaptadas al trabajo en ciclos continuos.

En definitiva, la protección eléctrica es la primera barrera defensiva que garantiza que un sistema ESS no solo sea eficiente, sino también seguro y sostenible en el tiempo.

La instalación de sistemas BESS está regulada por un conjunto de normativas internacionales y nacionales que marcan los criterios de seguridad:

• IEC 60269-7: norma específica para fusibles en aplicaciones de baterías.
• UL 9540A: métodos de ensayo de seguridad en BESS.
• UNE-EN 62932: sobre almacenamiento eléctrico en sistemas de energía renovable.
• Reglamentos locales de baja tensión y códigos de red de cada país.

Cumplir con estas normativas no es solo un requisito legal, sino una garantía para instaladores e integradores que buscan diferenciarse en el mercado.

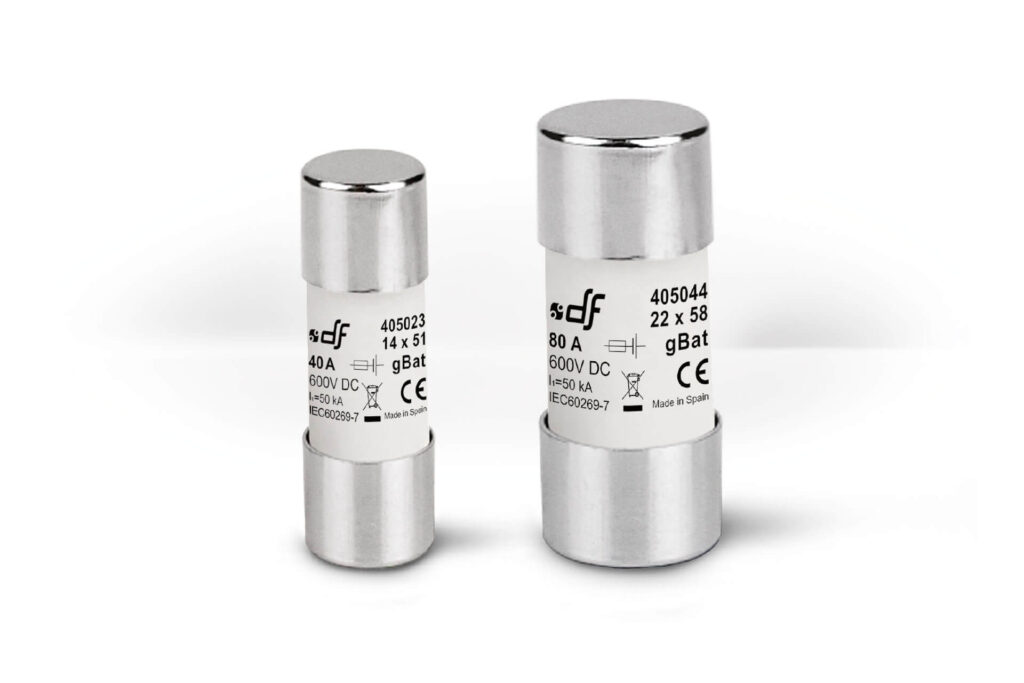

Fusibles cilíndricos gBat 600V DC

Estos fusibles cilíndricos se caracterizan por su formato compacto y gran versatilidad, lo que los convierte en la opción más adecuada para instalaciones residenciales y comerciales de pequeña escala.

• Formato estándar: su diseño permite la integración en bases portafusibles modulares, facilitando el montaje en cuadros eléctricos habituales.
• Protección rápida y segura: respuesta eficaz ante sobrecargas y cortocircuitos en corriente continua, evitando daños en las baterías y equipos conectados.
• Aplicaciones típicas: viviendas con autoconsumo fotovoltaico, pequeñas instalaciones híbridas, sistemas de backup en oficinas o comercios.
• Ventaja clave: simplicidad en instalación y mantenimiento, con un coste optimizado para proyectos que requieren seguridad sin sobredimensionar recursos.

Los fusibles cilíndricos gBat son la primera línea de defensa en instalaciones residenciales y comerciales que buscan fiabilidad y facilidad de integración.

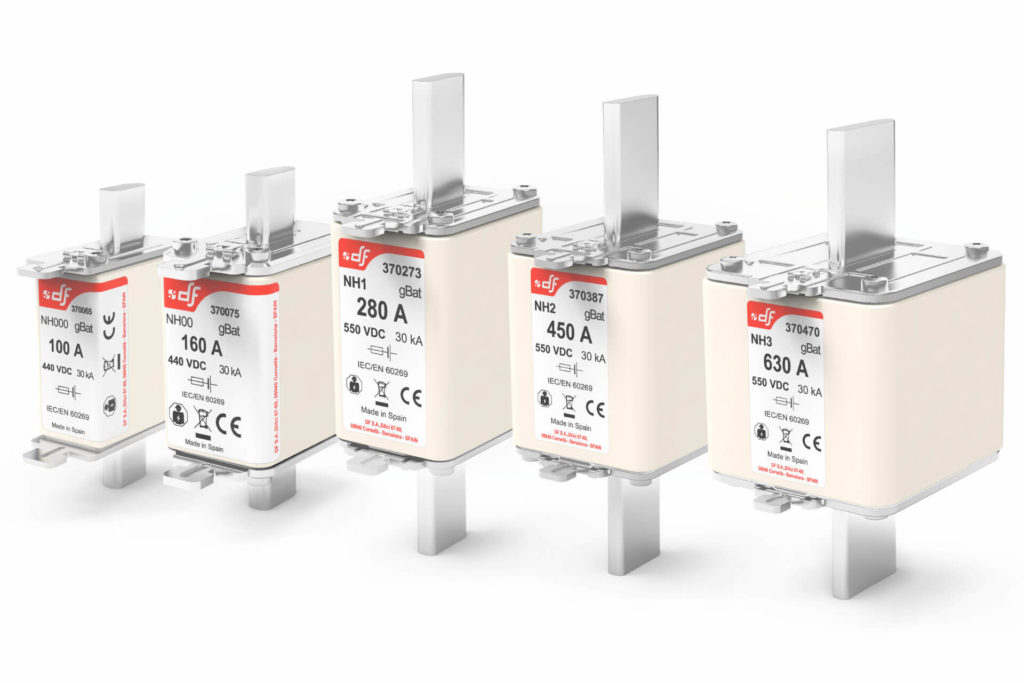

Fusibles NH gBat 440V – 550V DC

Pensados para sistemas de media potencia, los fusibles NH gBat 440V–550V DC ofrecen un equilibrio entre seguridad robusta y flexibilidad operativa.

• Robustez mecánica: su formato NH asegura durabilidad en entornos exigentes.
• Protección optimizada para tensiones intermedias: ideal para instalaciones comerciales e industriales que integran almacenamiento energético con generación solar o eólica.
• Compatibilidad con combiner boxes y cuadros DC: fácil integración en sistemas preexistentes.
• Aplicaciones típicas: naves industriales con autoconsumo fotovoltaico y baterías, microgrids locales, estaciones de carga con almacenamiento intermedio.
• Ventaja clave: ofrecen una transición perfecta entre soluciones residenciales y proyectos industriales más ambiciosos.

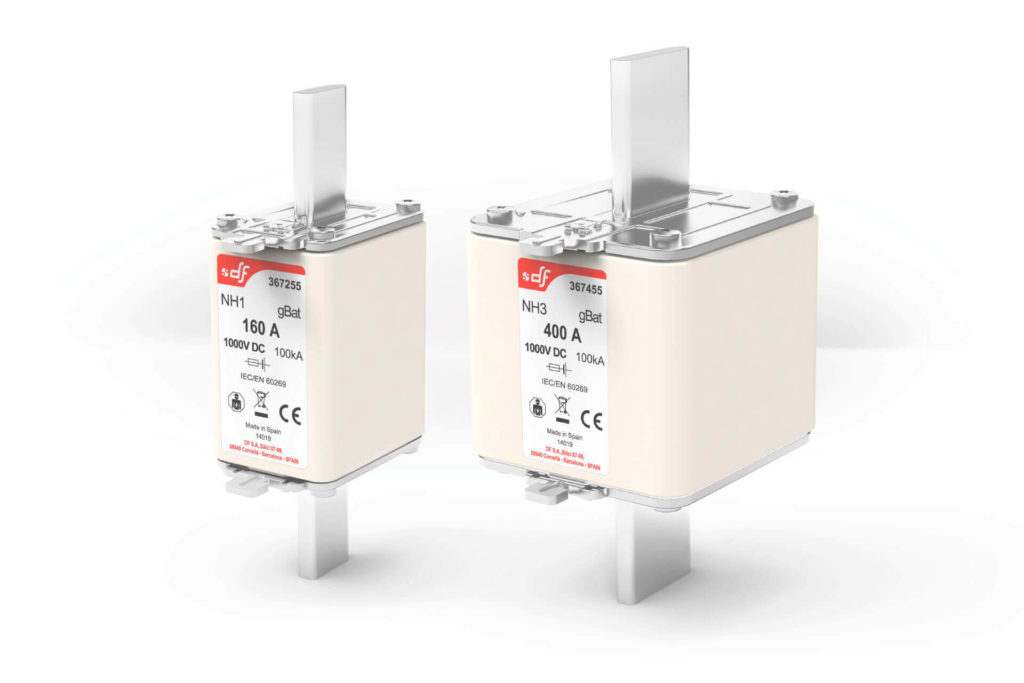

Fusibles NH gBat 1000V DC

Diseñados para instalaciones de alta potencia, los fusibles NH gBat 1000V DC son la respuesta para proyectos que demandan seguridad reforzada y continuidad operativa en condiciones de gran exigencia.

• Alta capacidad de corte: pensados para manejar corrientes elevadas en sistemas de gran densidad energética.
• Reducción de pérdidas energéticas: baja disipación térmica que contribuye a la eficiencia global del sistema.
• Aplicaciones típicas: plantas de producción con almacenamiento a gran escala, integración en parques solares híbridos, sistemas de respaldo en hospitales o centros críticos.
• Ventaja clave: maximizan la seguridad en sistemas con tensiones elevadas, evitando fallos catastróficos en instalaciones de millones de euros de inversión.

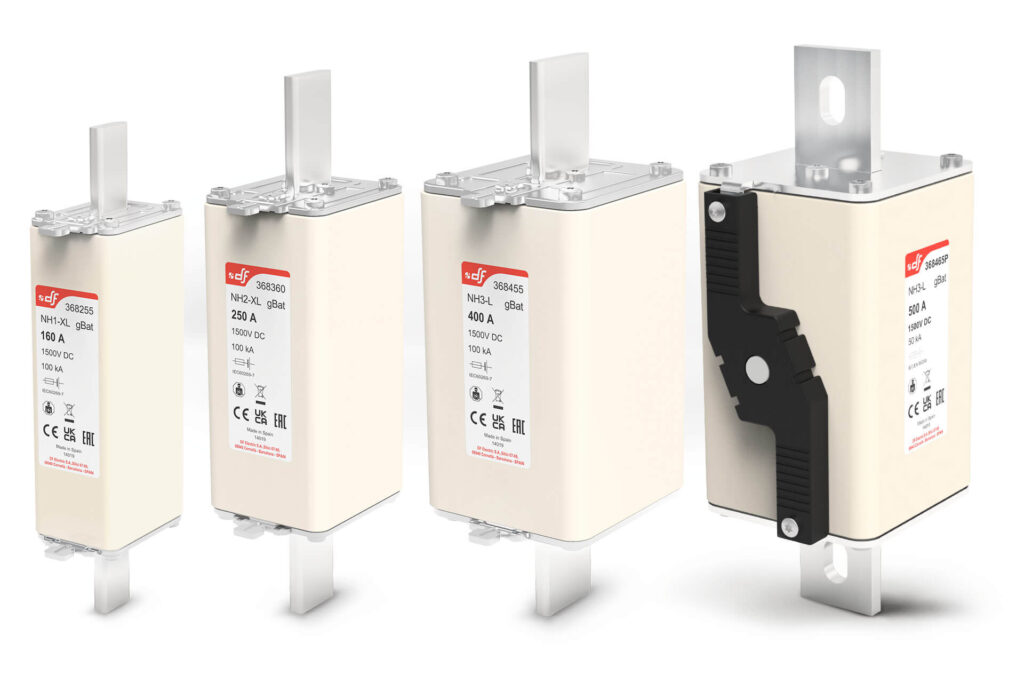

Fusibles NH gBat 1500V DC

La solución más avanzada de la gama BATTERY. Estos fusibles están pensados para aplicaciones utility scale y grandes proyectos de almacenamiento donde se trabaja con tensiones de hasta 1500 VDC.

• Cumplimiento total con IEC 60269-7: norma internacional específica para fusibles en sistemas de baterías.
• Resistencia extrema: preparados para entornos severos con altas exigencias térmicas y eléctricas.
• Seguridad garantizada: capacidad de corte superior que asegura protección frente a cortocircuitos en instalaciones de gran potencia.
• Aplicaciones típicas: macroproyectos de almacenamiento en parques solares y eólicos, interconexiones a red, instalaciones de respaldo en data centers o infraestructuras críticas.
• Ventaja clave: permiten a ingenierías e integradores operar conla máxima seguridad en los niveles de tensión más elevados disponibles en el mercado.

Los fusibles NH gBat 1500V DC son la garantía de seguridad imprescindible en proyectos de gran escala, donde cualquier fallo eléctrico supone un impacto millonario.

La integración de fusibles BATTERY en un Battery Energy Storage System (BESS) no solo añade un componente de seguridad, sino que se convierte en un factor decisivo para la fiabilidad y eficiencia global del sistema. Un ESS combina inversores, convertidores, baterías y sistemas de control en un ecosistema complejo que trabaja de forma continua con altas corrientes y ciclos de carga-descarga intensivos. En este contexto, la protección eléctrica debe estar alineada con las exigencias de la aplicación.

Los fusibles BATTERY aportan:

• Compatibilidad universal con inversores híbridos y PCS (Power Conversion Systems), asegurando una integración sencilla en configuraciones tanto centralizadas como modulares.
• Alta capacidad de corte en corriente continua (DC), esencial para detener con seguridad corrientes de fallo que podrían poner en riesgo la integridad de las celdas de litio o las líneas de conexión.
• Baja disipación térmica, optimizando el balance energético del sistema y reduciendo las pérdidas acumuladas en operación continua.
• Durabilidad y resistencia comprobadaspara soportar miles de ciclos de carga y descarga, garantizando la fiabilidad a largo plazo en aplicaciones críticas como hospitales, data centers o plantas de generación renovable.
• Escalabilidad asegurada, ya que la gama BATTERY cubre desde proyectos residenciales hasta macroinstalaciones utility scale, facilitando al integrador un único estándar de protección para todas sus aplicaciones.

Con ello, los integradores y operadores reducen los riesgos de sobrecalentamiento, disminuyen la frecuencia de mantenimientos correctivos y garantizan la continuidad operativa de los sistemas BESS, maximizando la rentabilidad de la inversión.

La protección eléctrica en sistemas BESS ya no puede considerarse un añadido opcional: es un pilar estratégico para garantizar la seguridad, la eficiencia y la sostenibilidad de cada instalación. Un fallo eléctrico no solo compromete la integridad del sistema, sino que puede generar pérdidas económicas significativas y afectar la confianza en la tecnología de almacenamiento energético, clave en la transición hacia un modelo energético descarbonizado.

Con la gama BATTERY, DF Electric pone a disposición del mercado una solución integral, probada y certificada, que se adapta a todas las fases del despliegue de sistemas de almacenamiento:

• Desde instalaciones residenciales y comerciales, donde la seguridad y la simplicidad son prioritarias.
• Hasta macroproyectos industriales y utility scale, donde la fiabilidad y la robustez frente a corrientes de fallo de gran magnitud resultan críticas.
