SQB3 Contacto Rosca M12 aR 690V fusible para semiconductores

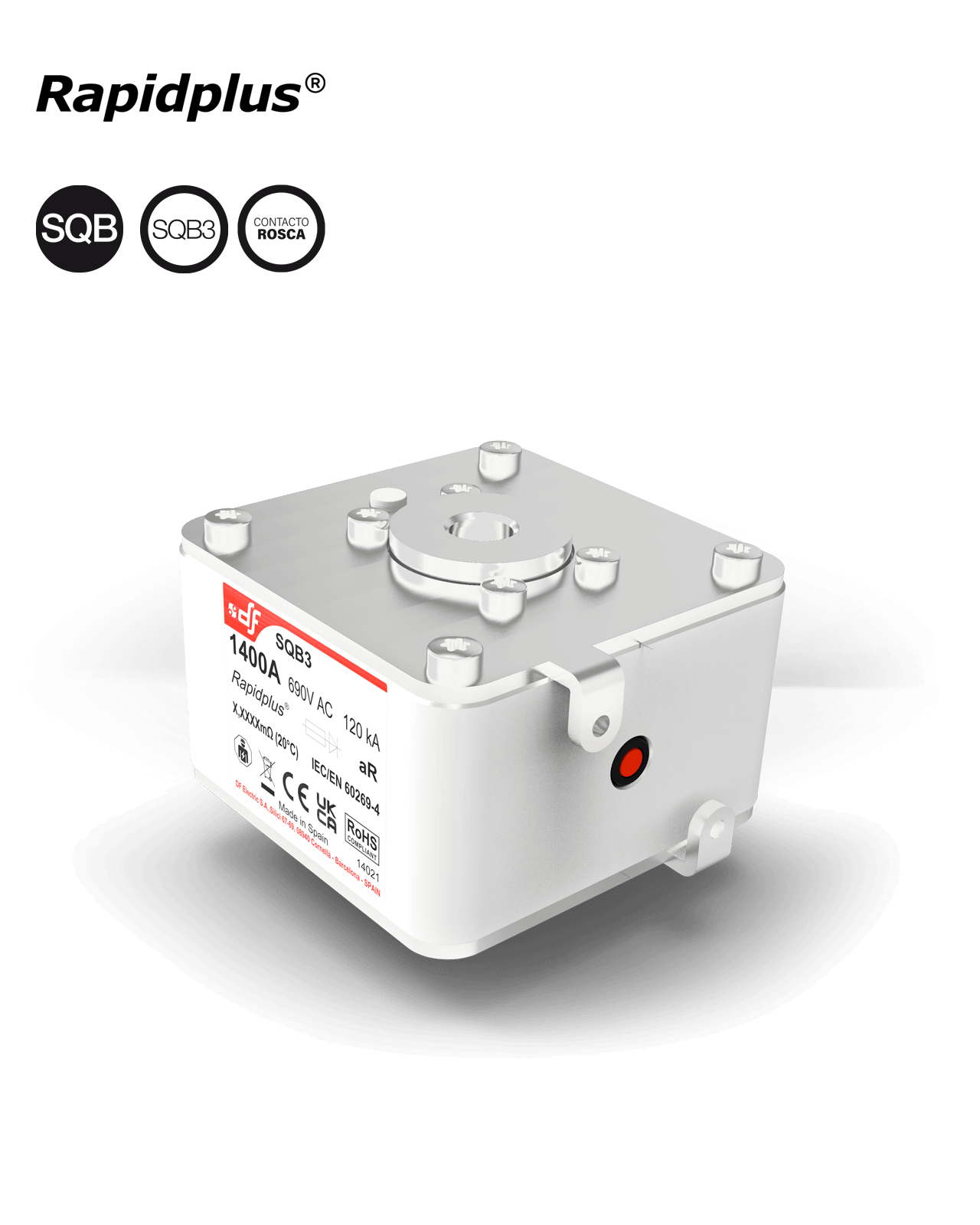

SQB3 Cuerpo Cuadrado fusibles aR para semiconductores



NUEVO

Descargar ficha técnica

REF 250525 / 250530 / 250535 / 250540 / 250545 / 250550 / 250555 / 250560 / 250565 / 250570

Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SQB3 690V 500 250525
550 250530
630 250535
700 250540
800 250545
900 250550
1000 250555
1100 250560
1250 250565
1400 250570

Datos técnicos

Tensión asignada 690V AC
Corriente asignada 500A...1400A
Poder de corte asignado 120kA
Categoría de utilización aR
Corriente mínima interrupción 3,5·In
Frecuencia asignada 42...62Hz
Altitud máxima * 2000 m
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento ** -40°C ... 80°C
* Para altitudes superiores a 2000 m es necesario aplicar un coeficiente de corrección sobre la corriente máxima (consultar).
** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13
RoHS Compliant

Dimensiones

A B C D E F L
ROSCA PROFUNDIDAD
81 73,5 29,5 M12 12 50,5 109 52

Peso  825gr

Características t-I

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)		 REFERENCIA POTENCIA DISIPADA In
(W)		 I2t PREARCO
(A2s)		 I2t 690V
(A2s)
500 250525 84 18700 137000
550 250530 85 24900 182900
630 250535 98 36500 269000
700 250540 100 51500 379000
800 250545 104 82500 600000
900 250550 111 108000 790000
1000 250555 117 153500 1125000
1100 250560 125 196000 1400000
1250 250565 133 282000 2050000
1400 250570 146 383000 2800000

Compatible

sistema microrruptor para
fusibles SQB CUERPO CUADRADO aR
NUEVO
REF 357015
U 250V
In 4A
Kit incluye el soporte percutor, los dos tornillos de fijación y el microrruptor ref. 357020

Otras versiones

U 690V AC 690V AC
IN 500A...1400A 500A...1400A
Poder de corte 120kA 120kA
