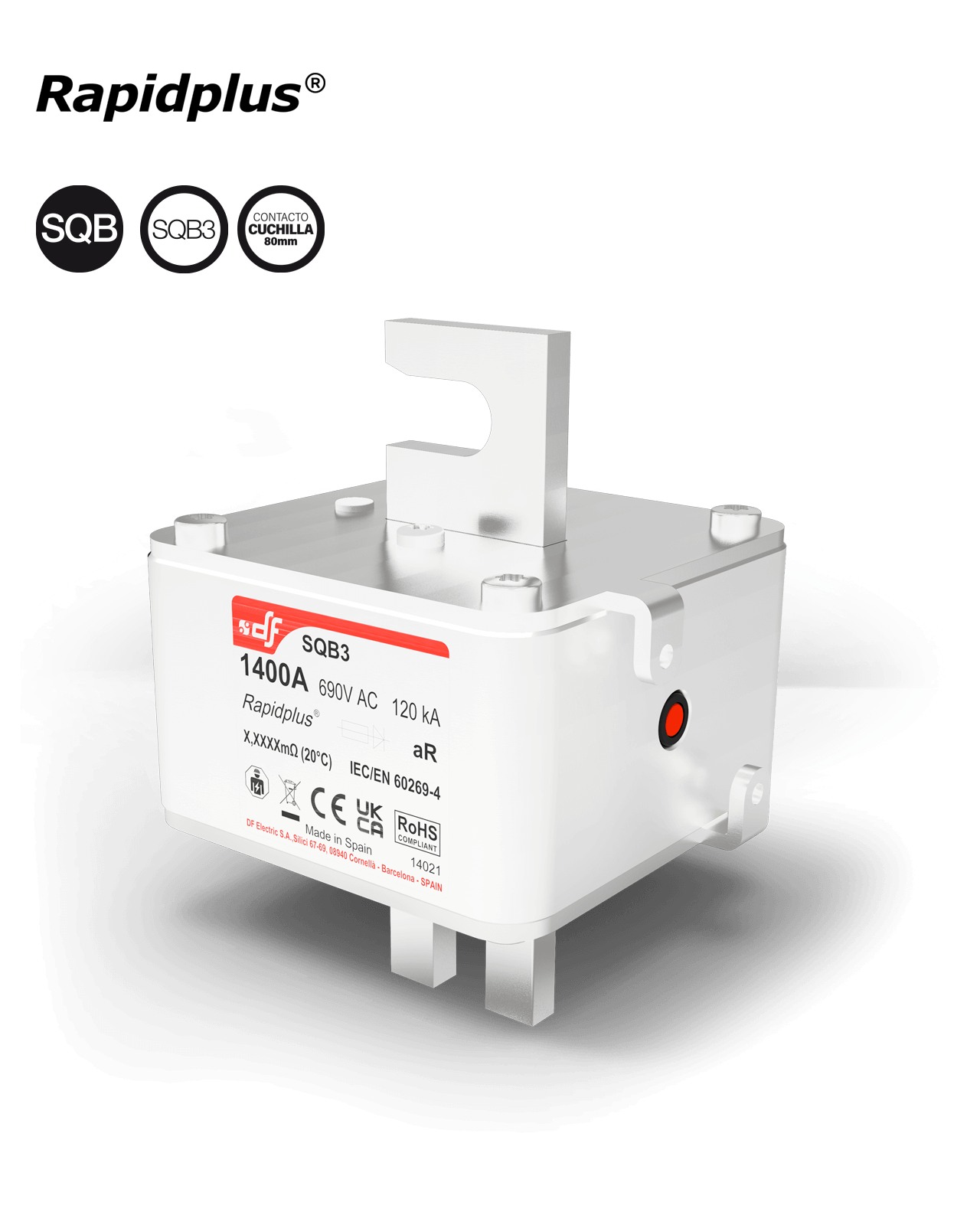

SQB3 Contacto Cuchilla 80mm aR 690V fusible para semiconductores

SQB3 Cuerpo Cuadrado fusibles aR para semiconductores



NUEVO

Descargar ficha técnica

REF 251525 / 251530 / 251535 / 251540 / 251545 / 251550 / 251555 / 251560 / 251565 / 251570

Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SQB3 690V 500 251525
550 251530
630 251535
700 251540
800 251545
900 251550
1000 251555
1100 251560
1250 251565
1400 251570

Datos técnicos

Tensión asignada 690V AC
Corriente asignada 500A...1400A
Poder de corte asignado 120kA
Categoría de utilización aR
Corriente mínima interrupción 3,5·In
Frecuencia asignada 42...62Hz
Altitud máxima * 2000 m
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento ** -40°C ... 80°C
* Para altitudes superiores a 2000 m es necesario aplicar un coeficiente de corrección sobre la corriente máxima (consultar).
** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13
RoHS Compliant

Dimensiones

A B E F H L
81 73,5 50,5 109 30 108,5

Peso  854gr

Características t-I

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)		 REFERENCIA POTENCIA DISIPADA In
(W)		 I2t PREARCO
(A2s)		 I2t 690V
(A2s)
500 251525 90 18700 137000
550 251530 93 24900 182900
630 251535 103 36500 269000
700 251540 108 51500 379000
800 251545 115 82500 600000
900 251550 123 108000 790000
1000 251555 129 153500 1125000
1100 251560 142 196000 1400000
1250 251565 155 282000 2050000
1400 251570 177 383000 2800000

Compatible

sistema microrruptor para
fusibles SQB CUERPO CUADRADO aR
NUEVO
REF 357015
U 250V
In 4A
Kit incluye el soporte percutor, los dos tornillos de fijación y el microrruptor ref. 357020

Otras versiones

U 690V AC 690V AC
IN 500A...1400A 500A...1400A
Poder de corte 120kA 120kA
