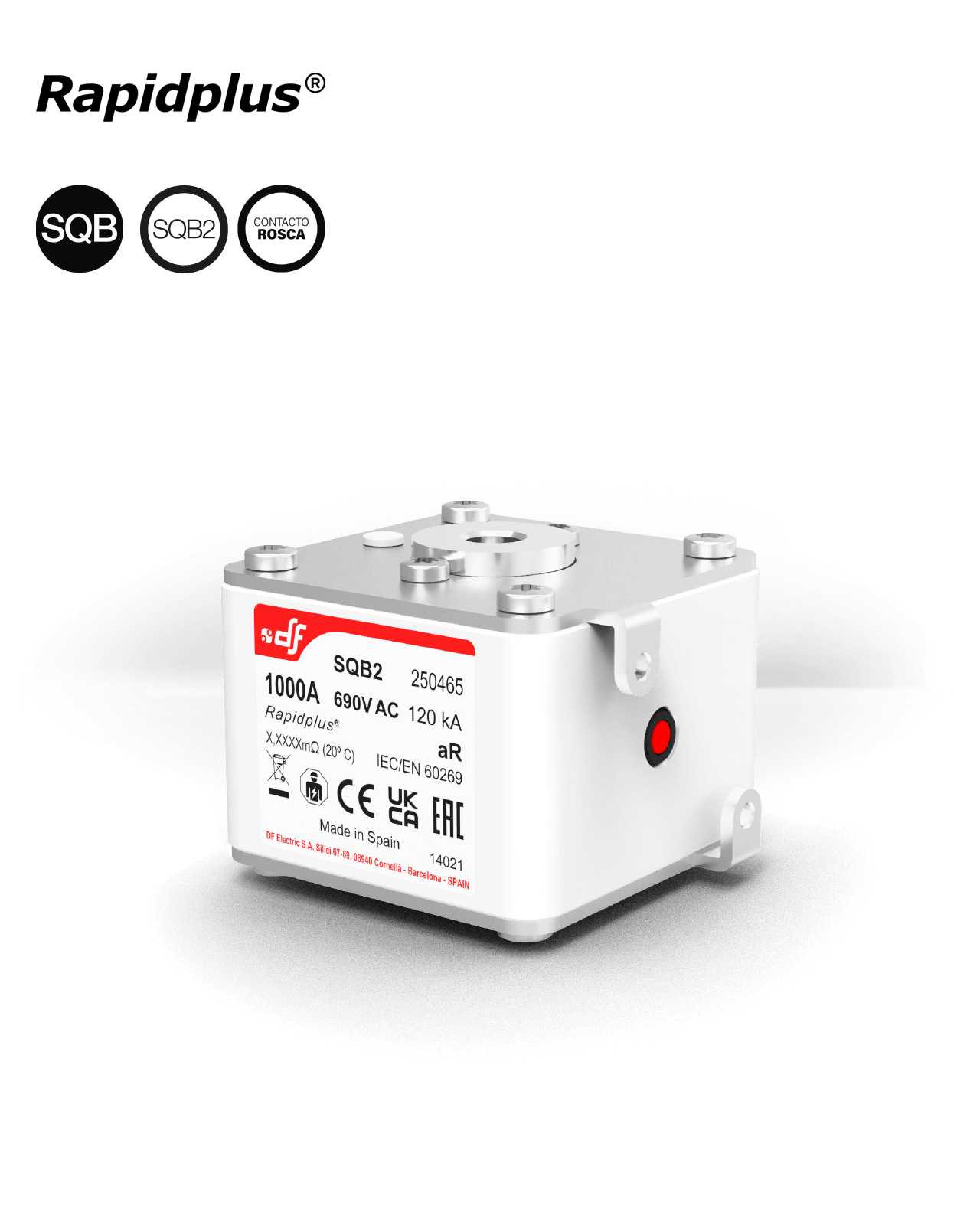

SQB2 Contacto Rosca M8 aR 690V fusible para semiconductores

SQB2 Cuerpo Cuadrado fusibles aR para semiconductores



NUEVO

Descargar ficha técnica

REF 250425 / 250430 / 250435 / 250440 / 250445 / 250450 / 250455 / 250460 / 250465 / 250470 / 250475 / 250480 / 250485 / 250490 / 250495

Range

TAMAÑO Un (V AC) In (A) REFERENCIA
SQB2 690V 400 250425
450 250430
500 250435
550 250440
630 250445
700 250450
800 250455
900 250460
1000 250465

Datos técnicos

Tensión asignada 690V AC
Corriente asignada 400A...1000A
Poder de corte asignado 120kA
Categoría de utilización aR
Corriente mínima interrupción 3,5·In
Frecuencia asignada 42...62Hz
Altitud máxima * 2000 m
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento ** -40°C ... 80°C
* Para altitudes superiores a 2000 m es necesario aplicar un coeficiente de corrección sobre la corriente máxima (consultar).
** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13
RoHS Compliant

Dimensiones

A B C D E F L
ROSCA PROFUNDIDAD
66 60 24,6 M10 10 49 95 51

Peso  535gr

Características t-I

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)		 REFERENCIA POTENCIA DISIPADA In
(W)		 I2t PREARCO
(A2s)		 I2t 690V
(A2s)
400 250425 73 10500 79250
450 250430 77 15200 114100
500 250435 78 20400 153100
550 250440 82 28740 215700
630 250445 89 41390 610600
700 250450 91 61380 464100
800 250455 94 93130 699000
900 250460 98 136250 1027000
1000 250465 110 186250 1390000

Compatible

sistema microrruptor para
fusibles SQB CUERPO CUADRADO aR
NUEVO
REF 357015
U 250V
In 4A
Kit incluye el soporte percutor, los dos tornillos de fijación y el microrruptor ref. 357020

Otras versiones

U 690V AC 690V AC
IN 400A...1000A 400A...1000A
Poder de corte 120kA 120kA
