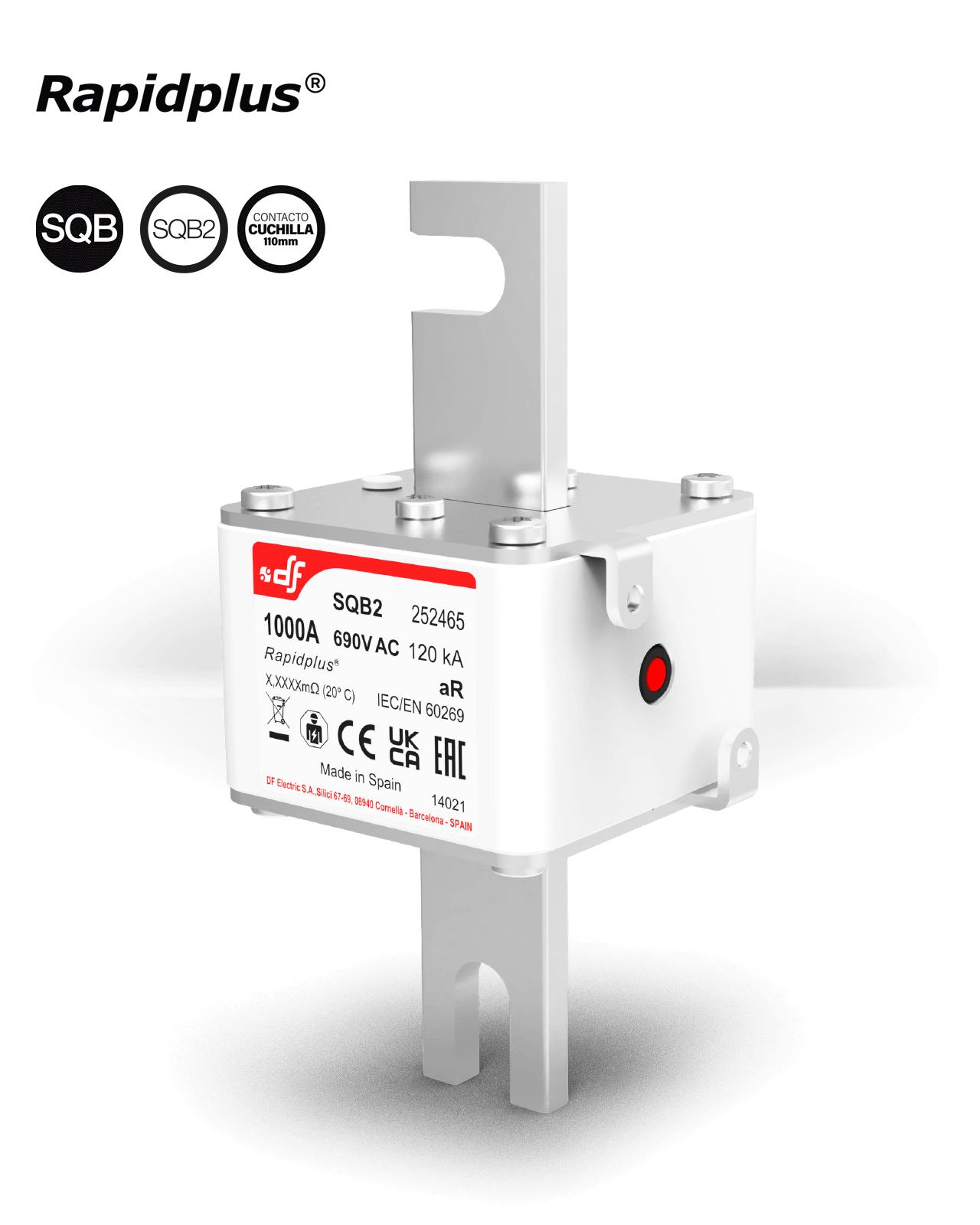

SQB2 Contacto Cuchilla 110mm aR 690V fusible para semiconductores

SQB2 Cuerpo Cuadrado fusibles aR para semiconductores



NUEVO

Descargar ficha técnica

REF 252425 / 252430 / 252435 / 252440 / 252445 / 252450 / 252455 / 252460 / 252465 / 252470 / 252475 / 252480 / 252485 / 252490 / 252495

Referencias

TAMAÑO Un (V AC) In (A) REFERENCIA
SQB2 690V 400 252425
450 252430
500 252435
550 252440
630 252445
700 252450
800 252455
900 252460
1000 252465

Datos técnicos

Tensión asignada 690V AC
Corriente asignada 400A...1000A
Poder de corte asignado 120kA
Categoría de utilización aR
Corriente mínima interrupción 3,5·In
Frecuencia asignada 42...62Hz
Altitud máxima * 2000 m
Temperatura de almacenaje -40°C ... 90°C
Temperatura de funcionamiento ** -40°C ... 80°C
* Para altitudes superiores a 2000 m es necesario aplicar un coeficiente de corrección sobre la corriente máxima (consultar).
** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-4
UL248-1
UL248-13
RoHS Compliant

Dimensiones

A B E F H L
66 60 49 95 25 138,5

Peso  605gr

Características t-I

Características de limitación

Potencias disipadas

CORRIENTE ASIGNADA
(A)		 REFERENCIA POTENCIA DISIPADA In
(W)		 I2t PREARCO
(A2s)		 I2t 690V
(A2s)
400 252425 77 10500 79250
450 252430 79 15200 114100
500 252435 80 20400 153100
550 252440 86 28740 215700
630 252445 95 41390 610600
700 252450 97 61380 464100
800 252455 102 93130 699000
900 252460 107 136250 1027000
1000 252465 120 186250 1390000

Compatible

sistema microrruptor para
fusibles SQB CUERPO CUADRADO aR
NUEVO
REF 357015
U 250V
In 4A
Kit incluye el soporte percutor, los dos tornillos de fijación y el microrruptor ref. 357020

Otras versiones

U 690V AC 690V AC
IN 400A...1000A 400A...1000A
Poder de corte 120kA 120kA
