gG fusibles NH 400V

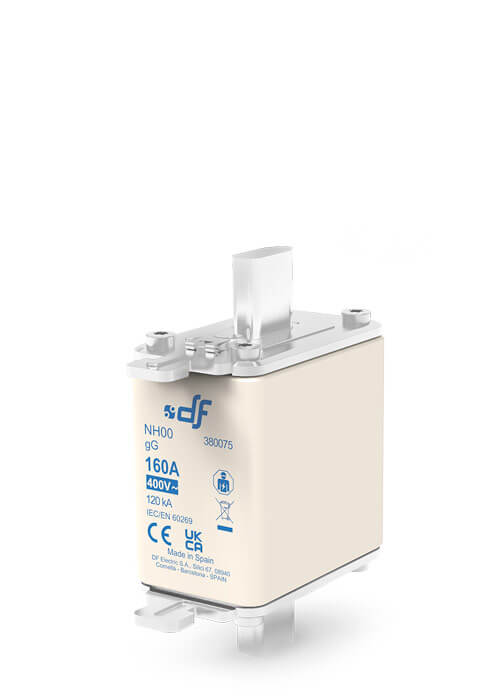

Cartuchos fusibles de cuchilla NH gG 400V

Estos cartuchos de alto poder de corte están indicados para la protección de líneas o equipos tanto ante sobrecargas como cortocircuitos, en tensiones nominales hasta 400V AC (+10%).

El poder de corte asignado es de 120kA. La gama comprende cartuchos fusibles desde la talla NH000 hasta la talla NH3, con corrientes asignadas entre 10A y 630A. Modelos compact en intensidades inferiores de cada talla.

Construidos con cuerpo cerámico de alta resistencia a la presión interna y a los choques térmicos, lo que permite un alto poder de corte. Cuchillas de cobre o de latón plateadas.

Están fabricados según normas IEC/EN60269 y cumplen la directiva RoHS.

gG fusibles NH 400V
DESCARGAR FICHA TÉCNICA

Tamaños




U	400V	400V	400V	400V	400V
I_N	10A...100A	125A \| 160A	50A...250A	100A...400A	315A...630A
Poder de corte	120kA	120kA	120kA	120kA	120kA

Referencias

TAMAÑO	U_n (V AC)	I_n (A)	REFERENCIA
NH000	400V	10	380015
		16	380020
		20	380025
		25	380030
		32	380035
		35	380040
		40	380045
		50	380050
		63	380055
		80	380060
		100	380065
NH00	400V	125	380070
		160	380075

NHC1	400V	50	380230
		63	380235
		80	380240
		100	380245
		125	380250
		160	380255

NH1	400V	200	380260
		224	380265
		250	380270

NHC2	400V	100	380335
		125	380340
		160	380345
		200	380350
		224	380355
		250	380360

NH2	400V	315	380370
		355	380375
		400	380380

NHC3	400V	315	380445
		355	380450
		400	380455

NH3	400V	500	380465
		630	380470

Datos técnicos

Clase	gG
Tensión asignada	400V AC +10%
Corriente asignada	10A...630A
Poder de corte asignado	120kA
Frecuencia asignada	42…62Hz
Temperatura de almacenaje	-40°C ... 90°C
Temperatura de funcionamiento *	-40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1
IEC/EN 60269-2
RoHS Compliant
