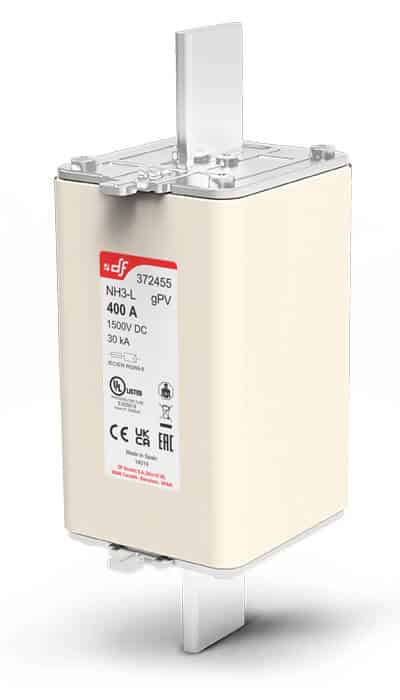

NH3 L Fusible gPV 1500V DC contacto atornillado con percutor - DF Electric | Smart solutions in electrical protection

Referencias

TAMAÑO	U_n (V DC)	CONTACTO	I_n (A)	REFERENCIA
NH3 L CONTACTO ATORNILLADO CON PERCUTOR	1500V		160	372420P
			200	372425P
			250	372435P
			315	372445P
			355	372450P
			400	372455P
			450	372463P
			500	372465P

Datos técnicos

Tensión asignada	1500V DC
Corriente asignada	160A...500A
Poder de corte asignado	50 kA
Clase	gPV
Corriente mínima de interrupción	1,35·In
Corriente de no fusión	1,13·In
Temperatura de almacenaje	-40°C ... 90°C
Temperatura de funcionamiento *	-40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant

Dimensiones

A	B	C	D	E	F	G	H	I	I2	J
122	127,7	205	32	176	6,5	10,5	36,5	88	108	73,5

Peso 1,86kg

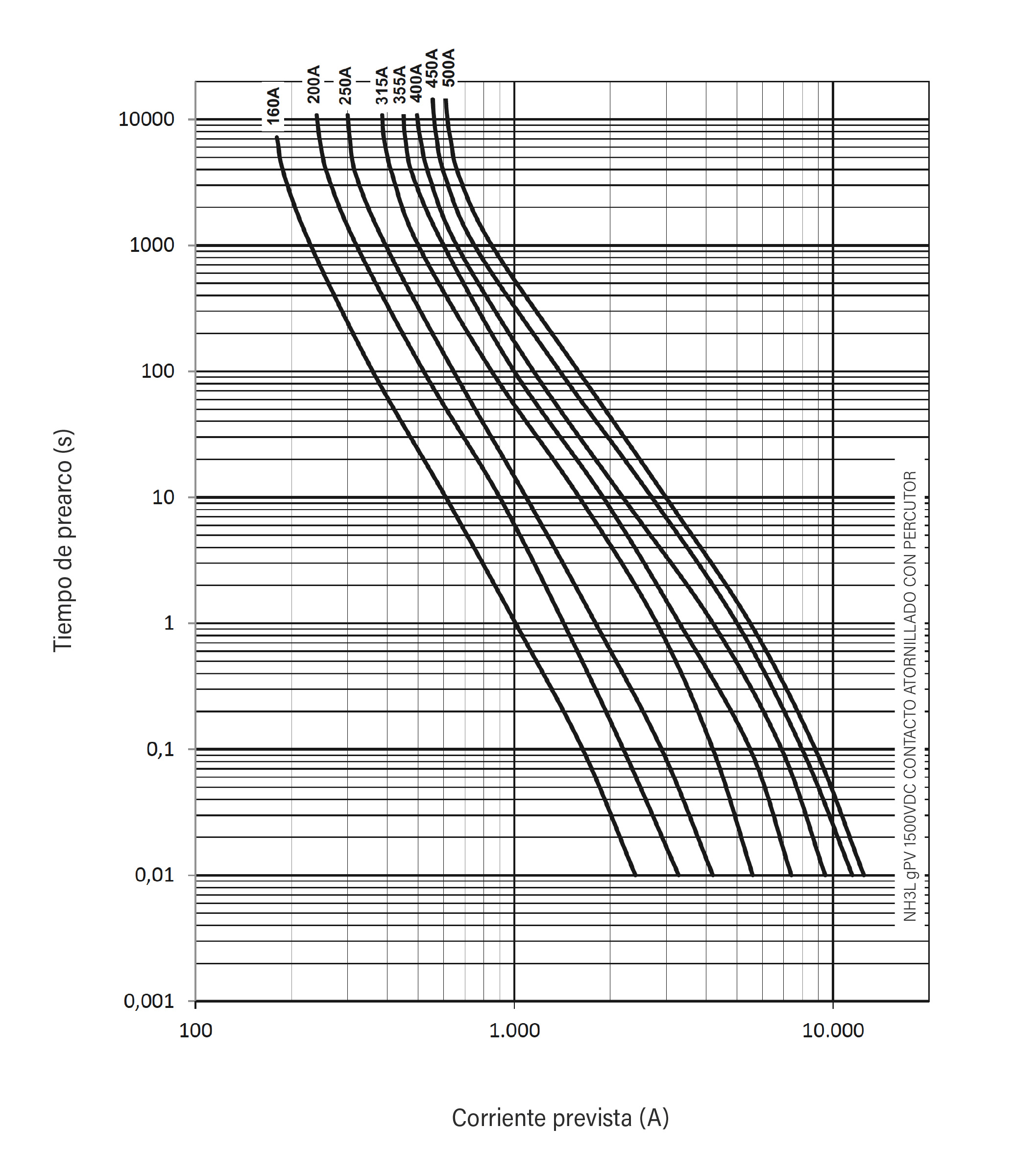

Características t-I

Potencias disipadas

CORRIENTE ASIGNADA (A)	REFERENCIA	POTENCIA DISIPADA (W @ 0,7 In)	POTENCIA DISIPADA (W @ In)	I²t PREARCO (A²s)	I²t TOTAL (A²s)
160	372420P	14	36	17800	40700
200	372425P	16	41	33200	75600
250	372435P	18,8	48	59000	134500
315	372445P	19,5	50	132700	302600
355	372450P	22	56	180600	411800
400	372455P	25	64	235900	537900
450	372463P	26,5	66	361300	823800
500	372465P	29,5	75	446000	1017000

Compatible


	microrruptor para fusibles NH3 L 1500V DC CONTACTO ATORNILLADO CON PERCUTOR

	NUEVO

REF	357020
U	250V
In	4A

Otros tamaños




U	1500V DC	1500V DC	1500V DC
I_N	40A...200A	200A \| 250A	315A...400A
Poder de corte	30kA (UL) 100kA (IEC)*	30kA (UL) 100kA (IEC)	30kA (UL) 100kA (IEC)
Certificados


* Poder de corte IEC: 40A...160A ➔ 100kA \| 200A ➔ 30kA
