NH3 L Fusible gPV 1500V DC - DF Electric | Smart solutions in electrical protection

Referencias

TAMAÑO	U_n (V DC)	CONTACTO	I_n (A)	REFERENCIA
NH3 L	1500V	CONTACTO CUCHILLA	315	372445
			350	372448
			355	372450
			400	372455

		CONTACTO ATORNILLADO	315	372445 B
			350	372448 B
			355	372450 B
			400	372455 B

Datos técnicos

Tensión asignada		1500V DC
Corriente asignada		315A...400A
Poder de corte asignado	UL	30kA
Poder de corte asignado	IEC	100kA
Clase		gPV
Corriente mínima de interrupción		1,35·In
Corriente de no fusión		1,13·In
Temperatura de almacenaje		-40°C ... 90°C
Temperatura de funcionamiento *		-40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant

Certificados

Dimensiones

A	B	C	D	E	F	G	H	I
123,6	117,6	128,3	205	32	70	60	75	87

A	B	C	D	E	F	G	H	I	J
123,6	128,3	205	32	176	6,5	10,5	33	70	75

Peso 1,6kg

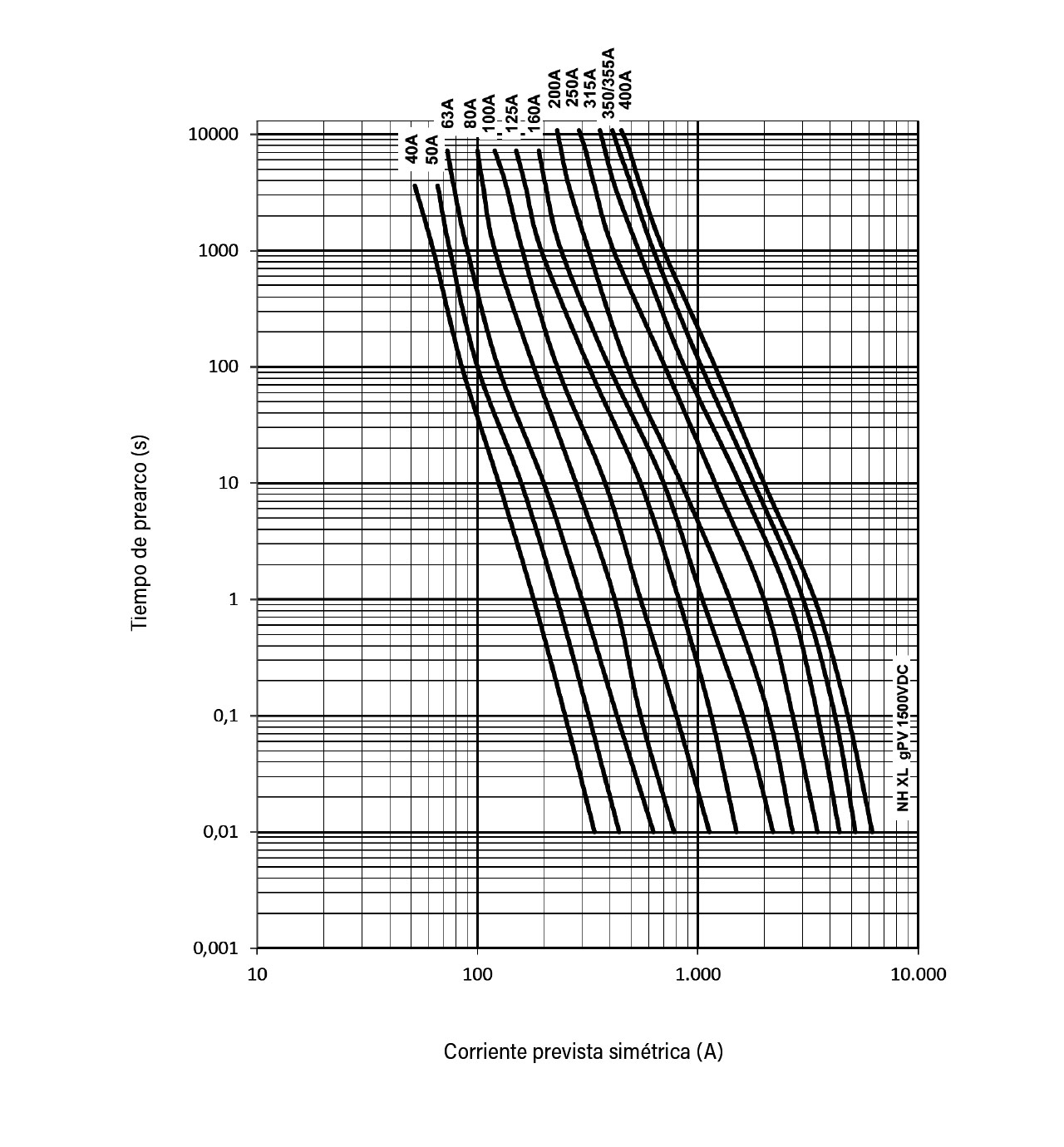

Características t-I

Potencias disipadas

CORRIENTE ASIGNADA (A)	REFERENCIA	POTENCIA DISIPADA (W @ 0,7 In)	POTENCIA DISIPADA (W @ In)	I²t PREARCO (A²s)	I²t TOTAL (A²s)
315	372445	25	61	114000	172080
350	372448	26	66	159230	240350
355	372450	27	68	159230	240350
400	372455	30	75	212000	320000

Compatible


	Base NH3 L 1500V DC	Microrruptor para fusibles NH	Maneta de extracción NH XL 1500V DC



U	1500V DC	250V AC	1500V DC
In	500 A	5 A

Otros tamaños



			NUEVO
U	1500V DC	1500V DC	1500V DC
I_N	40A...200A	200A \| 250A	160A...500A
Poder de corte	30kA (UL) 100kA (IEC)*	30kA (UL) 100kA (IEC)	50kA
Certificados


* Poder de corte IEC: 40A...160A ➔ 100kA \| 200A ➔ 30kA
