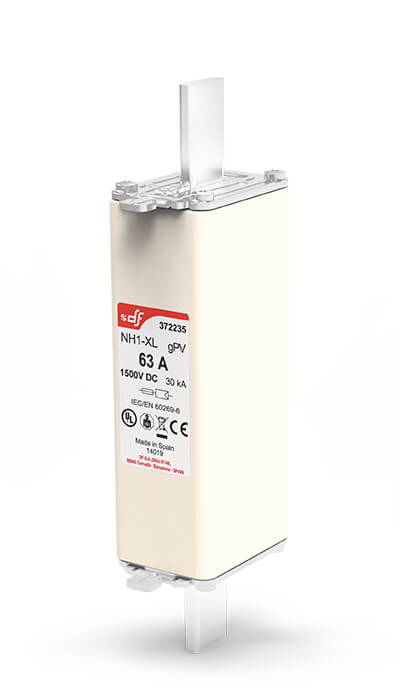

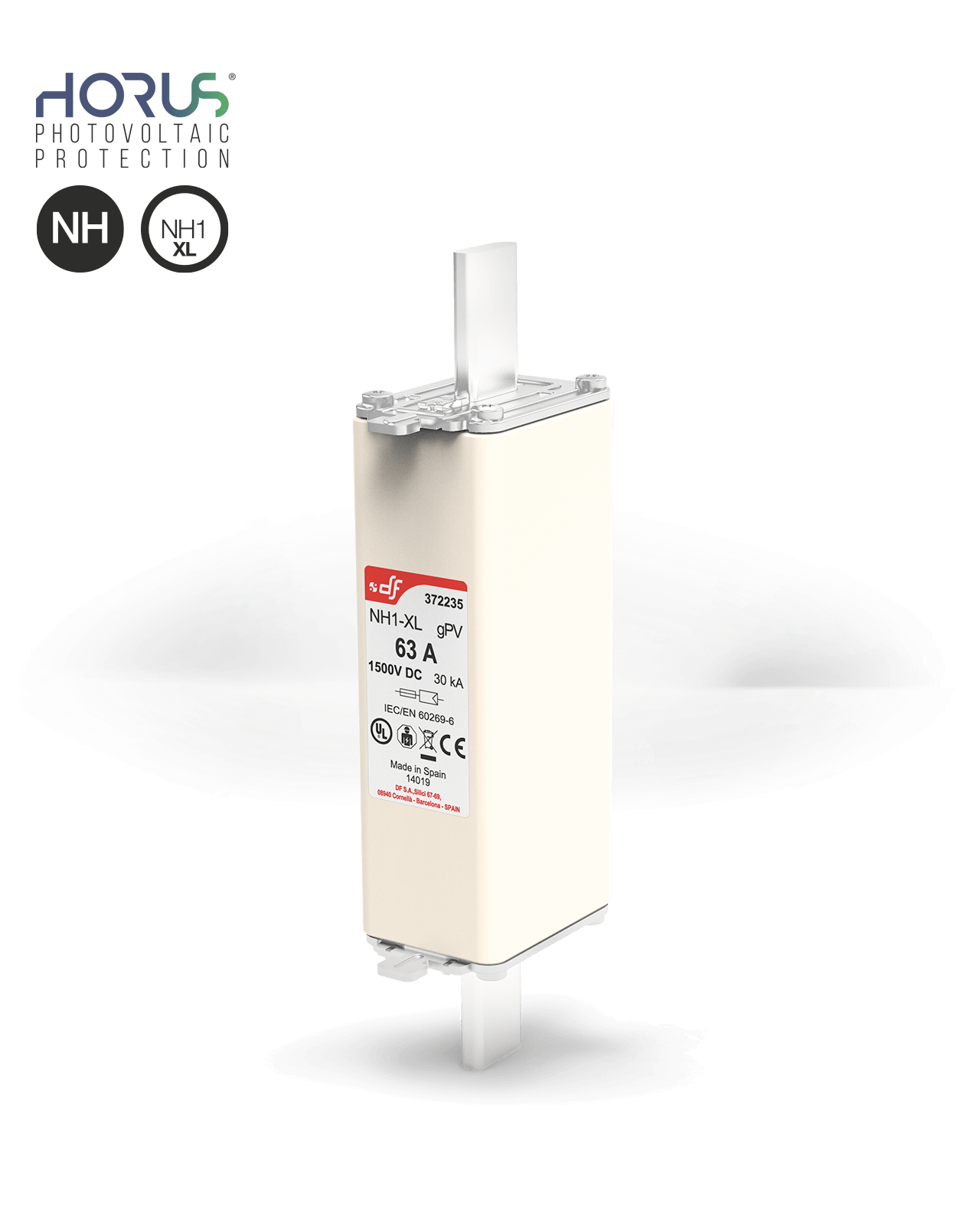

NH1 XL Fusible gPV 1500V DC - DF Electric | Smart solutions in electrical protection

Referencias

TAMAÑO	U_n (V DC)	CONTACTO	I_n (A)	REFERENCIA
NH1 XL	1500V	CONTACTO CUCHILLA	40	372225
			50	372230
			63	372235
			80	372240
			100	372245
			125	372250
			160	372255
			200	372260
		CONTACTO ATORNILLADO	40	372225 B
			50	372230 B
			63	372235 B
			80	372240 B
			100	372245 B
			125	372250 B
			160	372255 B
			200	372260 B

Datos técnicos

Tensión asignada		1500V DC
Corriente asignada		40A...200A
Poder de corte asignado	UL	30kA
Poder de corte asignado	IEC	40A...160A ➔ 100kA 200A ➔ 30kA
Clase		gPV
Corriente mínima de interrupción		1,35·In
Corriente de no fusión		1,13·In
Temperatura de almacenaje		-40°C ... 90°C
Temperatura de funcionamiento *		-40°C ... 80°C
* Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima.

Normas

IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant

Certificados

Dimensiones

A	B	C	D	E	F	G	H	I
126	120	129	191	20	39	40	52,5	64,5

A	B	C	D	E	F	G	H	I	J
126	129	191	20	170,5	9	8,5	25,6	39	52,5

Peso 650gr

Características t-I

Potencias disipadas

CORRIENTE ASIGNADA (A)	REFERENCIA	POTENCIA DISIPADA (W @ 0,7 In)	POTENCIA DISIPADA (W @ In)	I²t PREARCO (A²s)	I²t TOTAL (A²s)
40	372225	6,3	15	260	490
50	372230	7,2	18	560	1170
63	372235	7,6	19	1160	2460
80	372240	10	25	1760	3720
100	372245	10,4	26	3970	8380
125	372250	12	30	7070	14900
160	372255	15	38	13360	28180
200	372260	19	47	24850	52400

Compatible


	Base NH1 XL 1500V DC	Microrruptor para fusibles NH	Maneta de extracción NH XL 1500V DC



U	1500V DC	250V AC	1500V DC
In	200 A	5 A

Otros tamaños



			NUEVO
U	1500V DC	1500V DC	1500V DC
I_N	200A \| 250A	315A...400A	160A...500A
Poder de corte	30kA (UL) 100kA (IEC)	30kA (UL) 100kA (IEC)	50kA
