Referencias
| TAMAÑO | Un | In | POLOS | MÓDULOS | REFERENCIA | |
|---|---|---|---|---|---|---|
SIN INDICADOR |
CON INDICADOR |
|||||

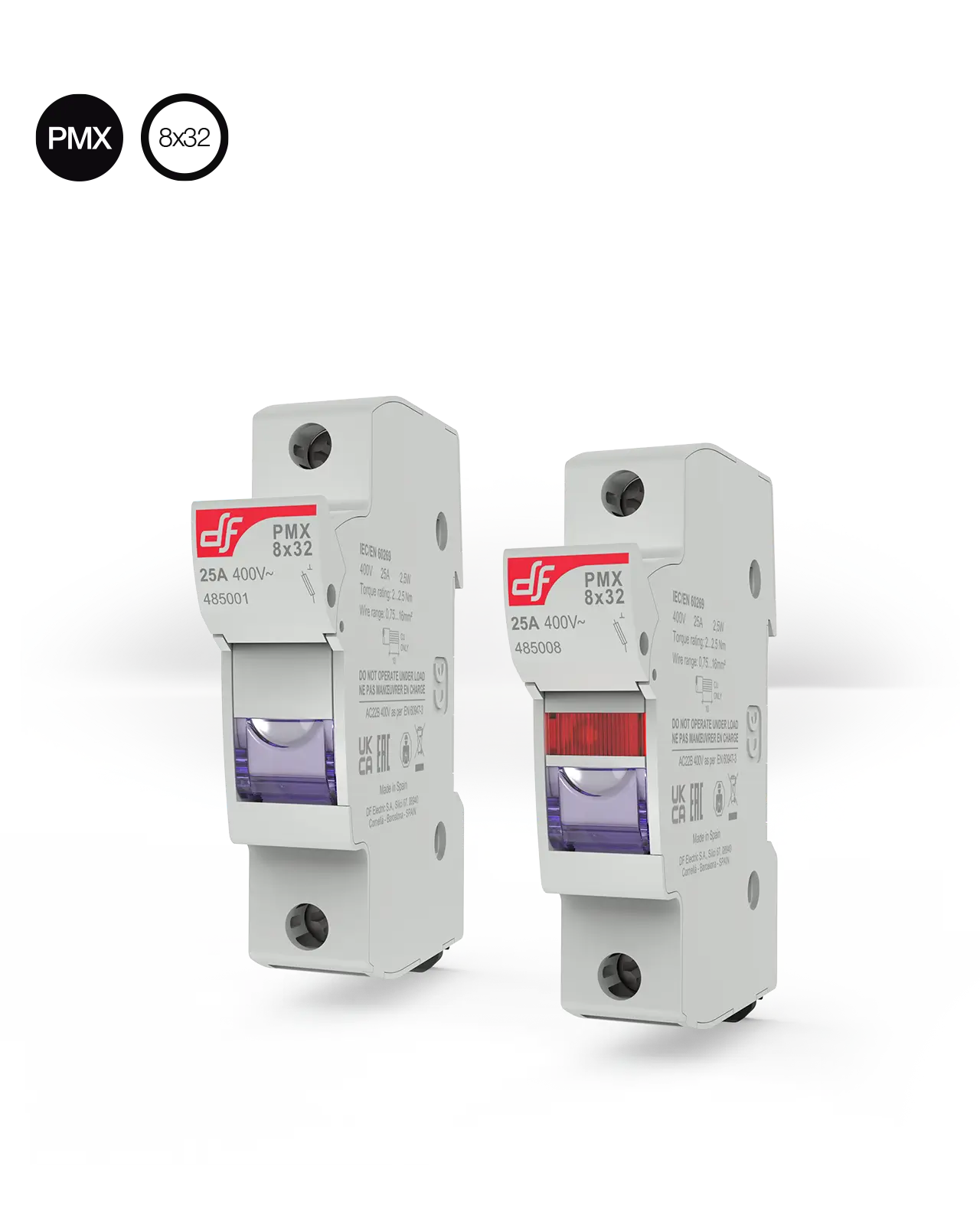

| 8x32 | 400V AC/DC | 25A | 1P | 1 | 485001 | 485008 |
| 1P + N | 2 | 485003 | 485009 | |||
| 2P | 2 | 485004 | 485010 | |||
| 3P | 3 | 485005 | 485011 | |||
| 3P + N | 4 | 485006 | 485012 | |||
| 4P | 4 | 485007 | 485013 | |||
Datos técnicos
| Corriente asignada | 25A |
| Tensión asignada | 400V AC/DC |
| Potencia disipable asignada | 2,5W |
| Potencia disipable máxima | 3W |
| Potencia disipada por polo | 80% In 0,16W 100% In 0,25W |
| Categoría de empleo según EN 60947-3 | 400V AC-22B |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | 6kV U imp |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Para obtener un grado IP20 con protección de cable de Ø ≤4,5mm, utilizar el accesorio de protección especial. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
Dimensiones
| 1P | N | 1P + N | 2P | 3P | 3P + N | 4P |
| 57gr | 60gr | 117gr | 114gr | 171gr | 231gr | 228gr |
Accesorios
Ensamblado multipolar
Sistema estándar de DF, 2 clips y 1 pasador entre cada unión entre polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza para unión multipolar |
| 485050 | Pasador para unión multipolar |
Identificación con etiqueta
Abrir la pieza porta-etiquetas con la base totalmente cerrada, posicionar la etiqueta en el interior y cerrar. Medidas etiqueta: 11x9mm.
Protección IP20 especial
Posicionar el reductor en las entradas de cable cuando se quiera conseguir un grado de protección IP20 con cables finos.
| REFERENCIA | DESCRIPCIÓN |
| 485052 | Accesorio protección especial IP20 |
Accesorio separador fases
El accesorio aumenta la distancia entre fases en conjuntos multipolares.
| REFERENCIA | DESCRIPCIÓN |
| 485053 | Accesorio separador fases |
Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el
grado de protección.
| REFERENCIA | DESCRIPCIÓN |
| 485656 | Accesorio protección tornillos |
Bloqueo de la base
Sistemas para evitar la maniobra y conexión, con la base abierta o cerrada.
| REFERENCIA | DESCRIPCIÓN |
| 485051 | Accesorio de bloqueo |
Instrucciones reemplazo indicador de fusión
Compatible
 |
 |
|
| 8x32 Fusible cilíndrico gG | 8x32 Fusible cilíndrico aM | |
| U | 400V | 400V |
| In | 0,5A...20A | 1A...10A |
| Poder de corte | 20kA | 20kA |
Otros tamaños
 |
 |
 |
|
|
| NUEVO | ||||
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 690V AC 750V DC |
690V AC 750V DC |
690V AC 750V DC |
1000V AC/DC |
| IN | 32A | 50A | 100A | 100A |
