Referencias
| TAMAÑO | Un (V) | In (A) | INDICADOR | POLOS | REFERENCIA |
|---|---|---|---|---|---|
| 22x65 | 1000V AC/DC | 100A | 1P | 485725 |
Datos técnicos
| Corriente asignada | 100A |
| Tensión asignada | 1000V AC/DC |
| Potencia disipable máxima | 12W |
| Potencia disipada por polo | 50% In 1,48W 80% In 1,82W 100% In 2,81W |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | 8kV U imp |
| Resistencia al cortocircuito con fusible | 120kA AC/DC |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Para obtener un grado IP20 con protección de cable de Ø ≤6mm, utilizar el accesorio de protección especial. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Portafusibles
UL486E Terminales de conexión
Dimensiones
Peso 148gr
Certificados
Accesorios
Ensamblado multipolar
Sistema estándar de DF, 3 clips y 1 pasador entre cada unión entre polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza de unión multipolar PMF/PMX |
| 485356 | Pasador de unión multipolar PMX14/22 |

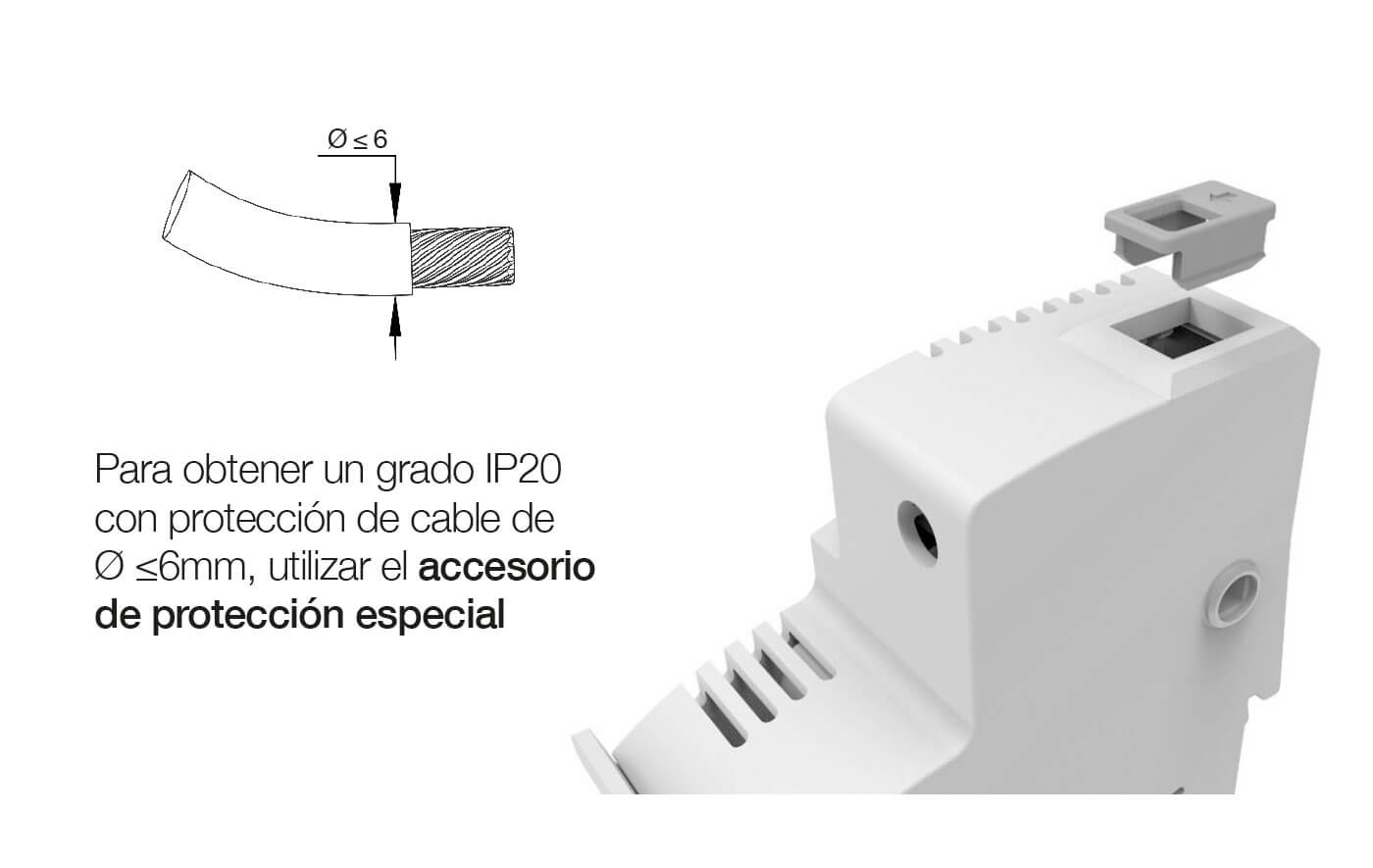

Protección IP20 especial
Posicionar el reductor en las entradas de cable, cuando se quiere conseguir grado de protección IP20 con cables finos. Montaje manual.
| REFERENCIA | DESCRIPCIÓN |
| 485366 | Accesorio protección especial IP20 PMX22 |
Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el grado de protección. Montaje manual.
| REFERENCIA | DESCRIPCIÓN |
| 485371 | Accesorio protección tornillo PMX22 |
Accesorio especial conexión tornillo
| REFERENCIA | DESCRIPCIÓN |
| 485367 | Accesorio especial conexión tornillo PMX22 |
Otros tamaños
 |
 |
 |
 |
|
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 400V DC/AC | 690V AC 750V DC |
690V AC 750V DC |
690V AC 750V DC |
| IN | 25A | 32A | 50A | 100A |
| Certificados |     |
|
|
|
