Referencias
| TAMAÑO | Un | In | POLOS | MÓDULOS | REFERENCIA | |
|---|---|---|---|---|---|---|
SIN INDICADOR |
CON INDICADOR |
|||||
| 14x51 | 690V | 50A | 1P | 1,5 | 485201  |
485208 |
| N | 1,5 | 485202 |
- | |||
| 1P + N | 3 | 485203 |
485209 |
|||
| 2P | 3 | 485204 |
485210 |
|||
| 3P | 4,5 | 485205 |
485211 |
|||
| 3P + N | 6 | 485206 |
485212 |
|||
| 4P | 6 | 485207 |
485213 |
|||
| 24V DC | 50A | 1P | 1,5 | - | 485214 |
|
| 1P + N | 3 | - | 485215 |
|||
| 2P | 3 | - | 485216 |
|||
Referencias con microrruptor
| TAMAÑO | Un | In | POLOS | MÓDULOS | REFERENCIA | |
|---|---|---|---|---|---|---|
| PRECORTE FUSIÓN - PRESENCIA |
SOLO FUSIÓN |
|||||
| 14x51 | 690V | 50A | 1P | 1,5 | 485220 |
485226 |
| 1P + N | 3 | 485221 |
485227 |
|||
| 2P | 3 | 485222 |
485228 |
|||
| 3P | 4,5 | 485223 |
485229 |
|||
| 3P + N | 6 | 485224 |
485230 |
|||
| 4P | 6 | 485225 |
485231 |
|||
Datos técnicos
| Corriente asignada | 50A |
| Tensión asignada | 690V AC | 750V DC |
| Potencia disipable asignada | 5W |
| Potencia disipable máxima | 6W |
| Potencia disipada por polo | 80% In 0,52W 100% In 0,88W |
| Categoría de empleo según EN 60947-3 | 690V AC-21B 500V AC-22B |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | 6kV U imp |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Para obtener un grado IP20 con protección de cable de Ø ≤6mm, utilizar el accesorio de protección especial. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Portafusibles
UL486E Terminales de conexión
CSA C22.2 Nº 4248-1 Portafusibles
CSA 22.2 Nº 65 Terminales de conexión
Certificados
Dimensiones
| 1P | N | 1P + N | 2P | 3P | 3P + N | 4P | |
| CON INDICADOR | 101gr | 110gr | 211gr | 202gr | 303gr | 413gr | 404gr |
| CON MICRORRUPTOR | 107gr | - | 217gr | 214gr | 321gr | 431gr | 428gr |
Accesorios
Ensamblado multipolar
Sistema estándar de DF, 3 clips y 1 pasador entre cada unión entre polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza para unión multipolar |
| 485356 | Pasador de unión multipolar PMX-14/22 |
| 485357 | Pasador de unión micros PMX-14/22 |
Identificación con etiqueta
Abrir la pieza porta-etiquetas con la base totalmente cerrada, o totalmente abierta, posicionar la etiqueta en el interior y cerrar.
Montaje del microrruptor
Posicionar el micro verticalmente sobre las guías, y desplazar horizontalmente hasta su fijación.
* Para accesorio Solo/fusión, primero es necesario montar la leva en su alojamiento.
| REFERENCIA | DESCRIPCIÓN |
| 485259 | Micro PMX-14 1P |
| 485260 | Micro PMX-14 3P |
| 485261 | Micro PMX-14 3P (2 micros) |
| 485262 | Extensión microrruptor PMX-14 1P |
| 485263 | Extensión microrruptor PMX-14 3P |
Los fusibles con percutor deben montarse en bases con microrruptor.
La flecha indica la correcta posición del percutor.
Bloqueo mediante candado
Para evitar la maniobra y conexión, con la base abierta, posicionar el accesorio “Soporte candado”, haciéndolo deslizar por las guías, y cubriendo la zona del cartucho fusible.
(Se puede utilizar con y sin fusible en el interior)
Introducir el candado por las dos aberturas simétricas y cerrarlo.
| REFERENCIA | DESCRIPCIÓN |
| 485258 | Soporte candado PMX-14 |

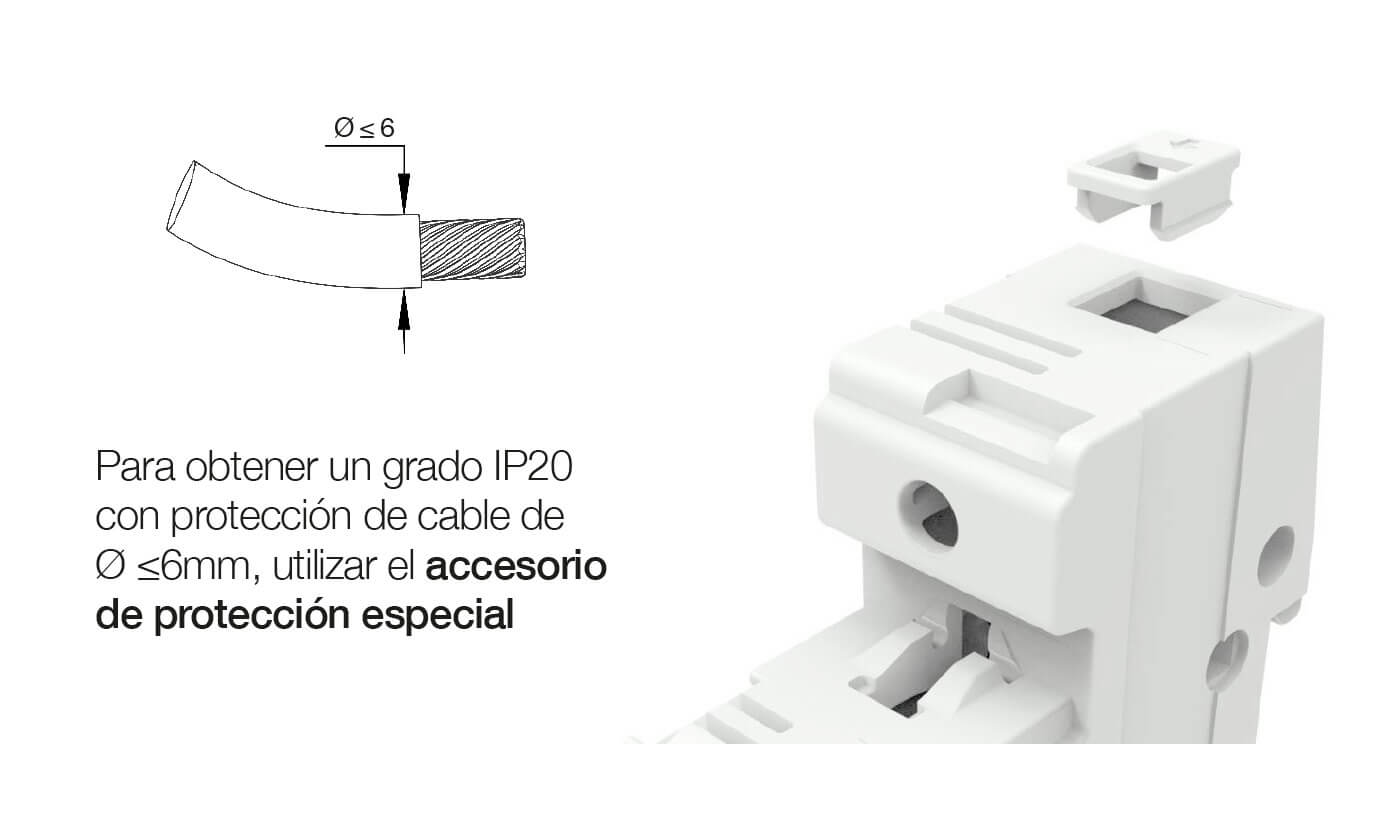

Protección IP20 especial
Posicionar el reductor en las entradas de cable, cuando se quiere conseguir grado de protección IP20 con cables finos.
| REFERENCIA | DESCRIPCIÓN |
| 485266 | Accesorio protección especial IP20 PMX-14 |
Accesorio protección tornillos
Accesorio de protección que evita la manipulación de los tornillos y mejora el
grado de protección.
| REFERENCIA | DESCRIPCIÓN |
| 485656 | Accesorio protección tornillos |

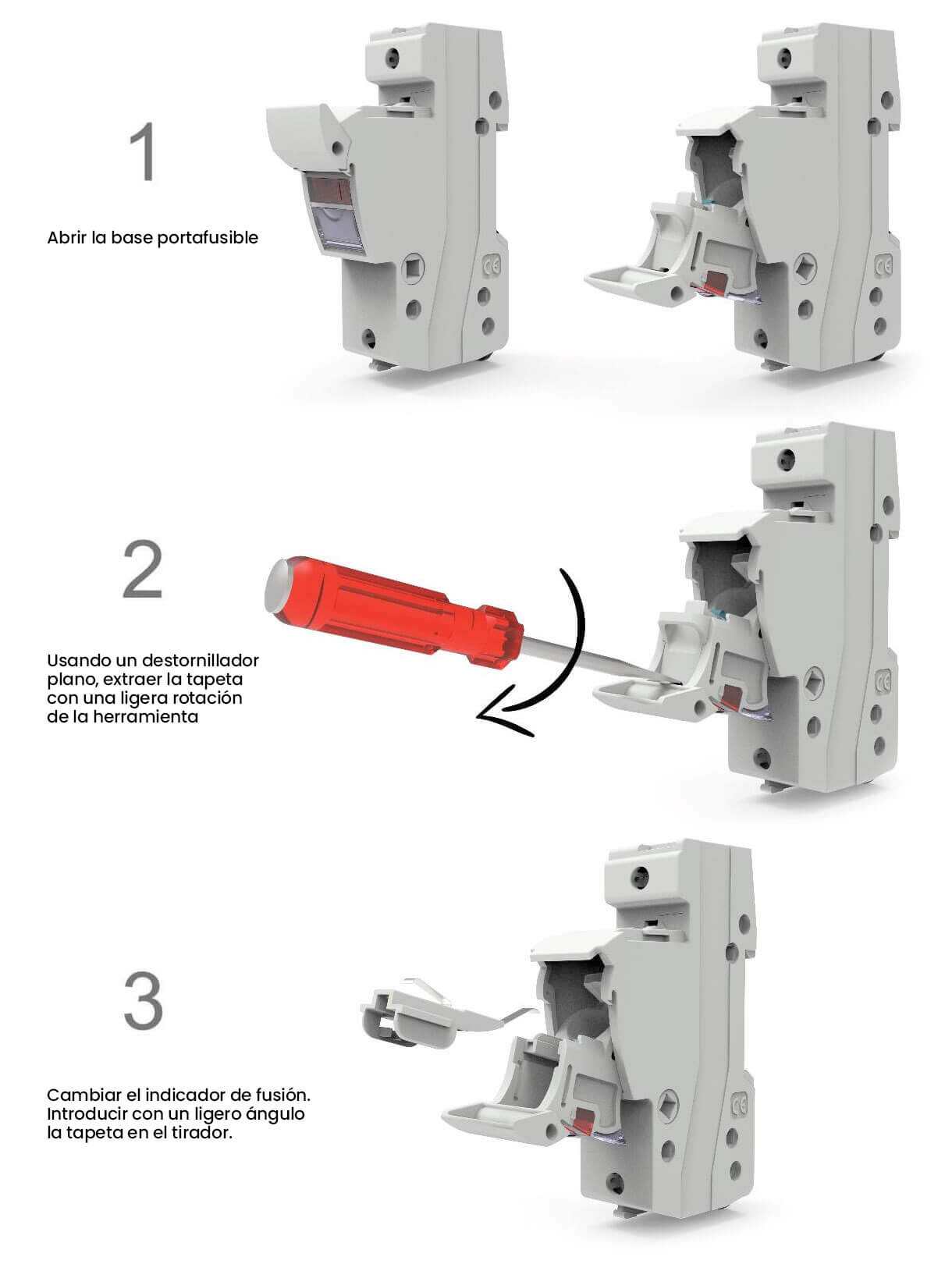

Instrucciones reemplazo indicador
Accesorio conexión especial tornillo
| REFERENCIA | DESCRIPCIÓN |
| 485271 | Accesorio conexión especial tornillo PMX-14 |
Compatible
 |
 |
 |
 |
|
| 14x51 Fusible cilíndrico gG | 14x51 Fusible cilíndrico aM | 14x51 Fusible para semiconductores cilíndrico gR | 14x51 Fusible para semiconductores cilíndrico aR | |
| U | 690V 500V 400V |
690V 500V 400V |
690V | 690V |
| In | 1A...25A (690V) 32A | 40A (500V) 50A (400V) |
0,25A...25A (690V) 32A...45A (500V) 50A (400V) |
4A...50A | 4A...50A |
| Poder de corte | 80kA (690V) 120kA (500V/400V) |
80kA (690V) 120kA (500V/400V) |
200kA 30kA @440V DC |
200kA 30kA @700V DC |
Otros tamaños
 |
 |
 |
|
|
| NUEVO | ||||
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 400V DC/AC | 690V AC 750V DC |
690V AC 750V DC |
1000V AC/DC |
| IN | 25A | 32A | 100A | 100A |
| Certificados |  |
|
|
|
