Referencias
| TAMAÑO | Un | In | POLOS | MÓDULOS | REFERENCIA |
|---|---|---|---|---|---|
| 8x32 | 400V | 25A | 1P | 1 | 483500 |
| N | 1 | 483502 | |||
| 1P + N | 1 | 483504 | |||
| 1P + N | 2 | 483506 | |||
| 2P | 2 | 483508 | |||
| 3P | 3 | 483510 | |||
| 3P + N | 3 | 483512 | |||
| 3P + N | 4 | 483514 | |||
| 4P | 4 | 483516 |
Datos técnicos
| Corriente asignada | 25A |
| Tensión asignada | 400V AC |
| Potencia disipable máxima | 3W |
| Categoría de utilización | AC-20B |
| Grado de polución | 3 |
| Índice de protección * | IP20 |
| Tensión asignada soportada al impulso | PMC F + N 4kV U imp PMC F 6kV U imp |
| Temperatura ambiente de servicio | -40°C ... 70°C (con accionamiento del tirador) -50°C ... 80°C (sin accionamiento del tirador) |
| Temperatura de almacenaje | -50°C ... 80°C |
| * Índice de protección para base portafusibles cerrada. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
De acuerdo a
Dimensiones
| 1P | 1P+N | 2P | 3P | 3P+N | 4P | ||
| 1 módulo | 2 módulos | 3 módulos | 4 módulos | ||||
| 41gr | 52gr | 88gr | 82gr | 123gr | 134gr | 170gr | 164gr |
Accesorios

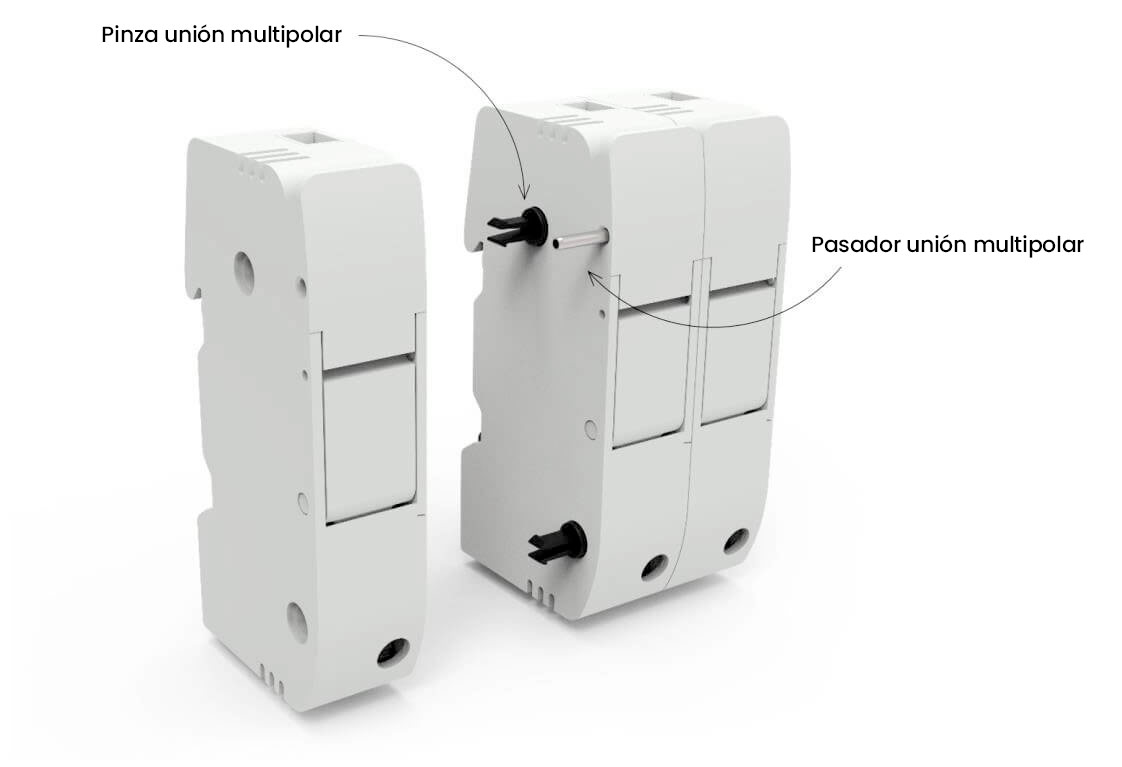

Ensamblado multipolar
Sistema estándar de DF, 2 clips y 1 pasador entre cada unión entre polos.
| REFERENCIA | DESCRIPCIÓN |
| 480005 | Pinza para unión multipolar |
| 483550 | Pasador para unión multipolar PMC |
| 483552 | Kit unión multipolar PMC |
Compatible
 |
 |
|
| 8x32 Fusible cilíndrico gG | 8x32 Fusible cilíndrico aM | |
| U | 400V | 400V |
| In | 0,5A...20A | 1A...10A |
| Poder de corte | 20kA | 20kA |
Otros tamaños
 |
|
 |
|
|---|---|
| U | 500V AC |
| IN | 32A |
