Referencias
| TAMAÑO | Un | In | POLOS | REFERENCIA | |
|---|---|---|---|---|---|
SIN MICRORRUPTOR |
CON MICRORRUPTOR  |
||||
| 22x58 | 690V AC 750V DC |
100A | 1P | 451270 | 451271 |
Datos técnicos
| Corriente asignada | 100A |
| Tensión asignada | 690V AC 750V DC |
| Tensión asignada soportada al impulso | 6kV U imp |
| Potencia disipable máxima | 18W |
| Índice de protección | IP00 |
| Temperatura ambiente de servicio | -20°C ... 70°C |
| Temperatura de almacenaje | -40°C ... 80°C |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
Dimensiones
| A | B | C | D | E | F |
| 118 | 52 | 5,5 | 35,5 | 15 | 6,2 |
Peso 163gr
| A | B |
| 70 | 0 |
Fijación sobre raíl
Fijación sobre raíl DIN/EN standard DIN 46277/1-3 (EN50022)

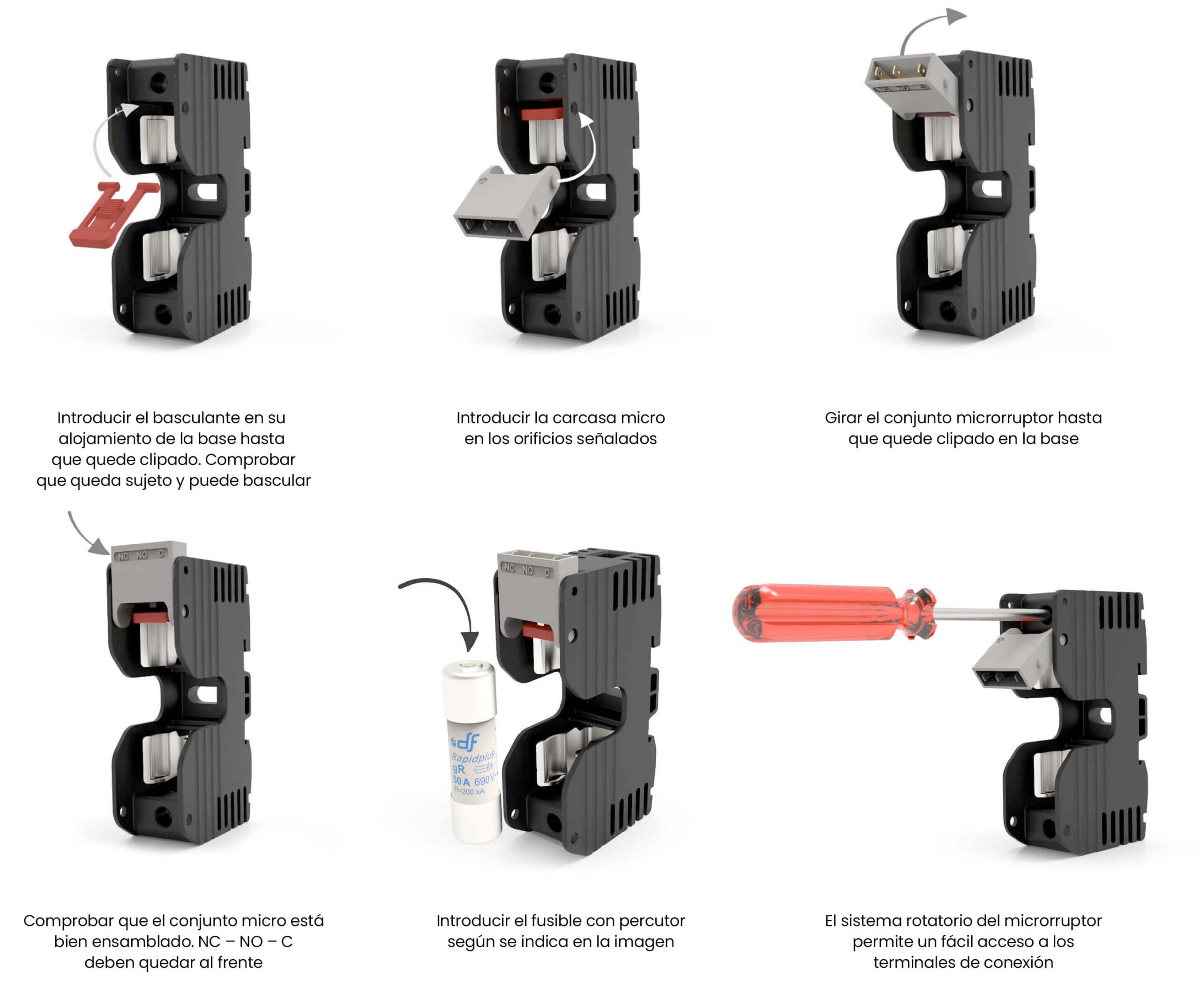

Accesorio microrruptor
Compatible
 |
 |
 |
 |
|
| 22x58 Fusible cilíndrico gG | 22x58 Fusible cilíndrico aM | 22x58 Fusible para semiconductores cilíndrico gR | 22x58 Fusible para semiconductores cilíndrico aR | |
| U | 690V 500V |
690V 500V 400V |
690V | 690V |
| In | 2A...63A (690V) 80A...125A (500V) |
2A...63A (690V) 80A | 100A (500V) 125A (400V) |
20A...100A | 20A...100A |
| Breaking capacity | 80kA (690V) 120kA (500V) |
80kA (690V) 120kA (500V/400) |
200kA 30kA @440V DC |
200kA 30kA @700V DC |
Otros tamaños
 |
 |
|
 |
 |
|
|---|---|---|
| U | 690V AC 750V DC |
690V AC 750V DC |
| IN | 32A | 50A |
